SWP-G Super Short Flex Type Universal Joint Gandingan

SWP-G Super Short Flex Type Universal Joint Gandingan

Gandingan Bersama Universal Jenis Super Pendek SWP-G Raydafon adalah apa yang anda cari. Ia dibina khusus untuk tetapan padat di mana setiap inci penting, tanpa mengecilkan kuasa yang anda perlukan.


Gandingan Tork Tinggi untuk Ruang Sempit dan Jentera Berat

Apabila peralatan pembinaan atau penuai pertanian memerlukan agandingan sendi sejagatyang sesuai dengan ruang yang sempit tetapi masih memberikan tork yang besar, Raydafon SWP-G dibina untuk kerja itu. Reka bentuk super pendek, elemen fleksibel dan tork sehingga 224 kN·m — tiada kompromi pada prestasi.

225–350mm

Diameter kilasan

224kN·m

Tork maksimum

5°

Penjajaran sudut

ISO 9001

Standard kualiti

Kuasa Padat

Sangat Pendek, Dibina untuk Perhimpunan Ketat

Reka bentuk "sangat pendek" bukan sekadar label — ia menyelit ke tempat yang sempit yang tidak dapat dicapai oleh gandingan lain. Diameter lilitan 225mm hingga 350mm sesuai dengan peralatan berat bersaiz sederhana.

Sebagai gandingan sambungan universal fleksibel pendek, ia mengendalikan sehingga 5 darjah salah jajaran sudut sambil membawa tork sehingga 224 kN·m. Elemen fleksibel terbina dalam menyerap hentakan dan getaran supaya bahagian lain tidak menerima haus.

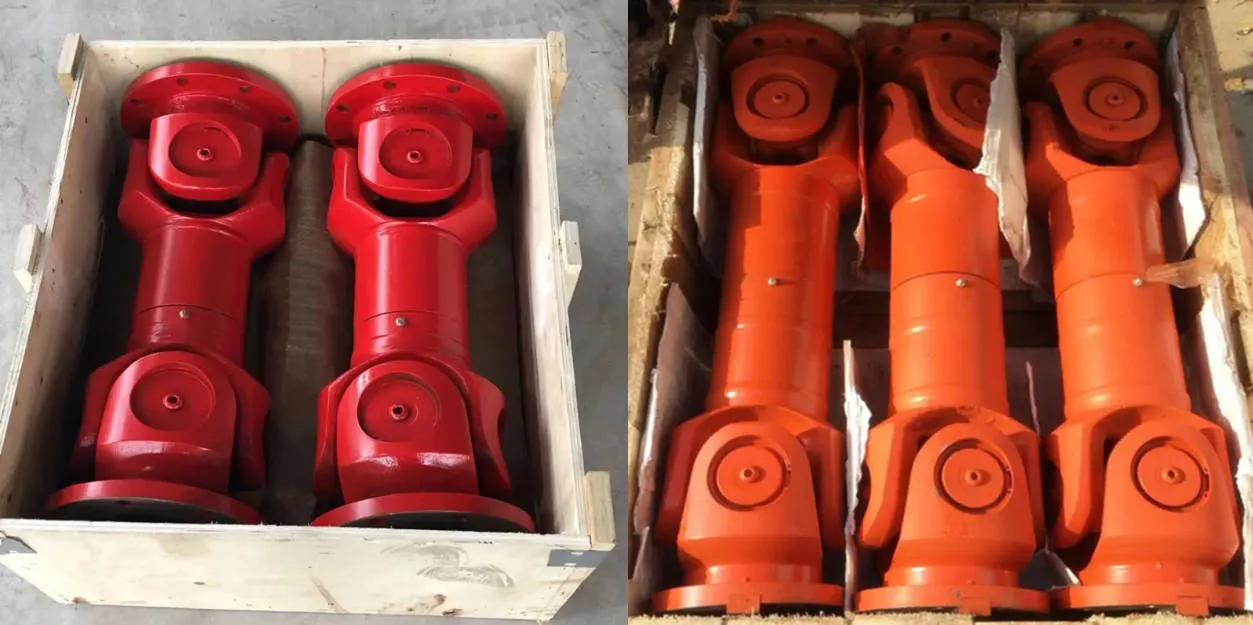

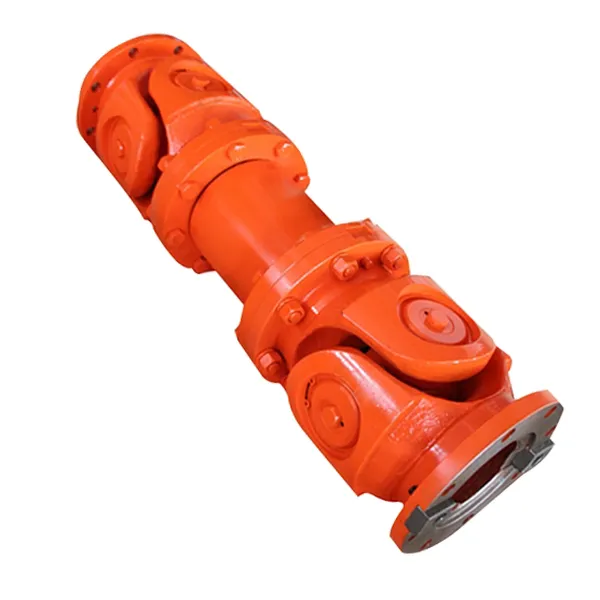

Raydafon SWP-G super short flex type universal joint coupling

Spesifikasi Produk

Lima model standard daripada SWP225G hingga SWP350G. Tork berjulat dari 56 kN·m hingga 224 kN·m. Saiz tersuai tersedia atas permintaan.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Nota: contoh penandaan — diameter lilitan D=315mm, panjang ansuran L=620mm, jenis G pendek tanpa jenis lentur: gandingan SWP315GX620.

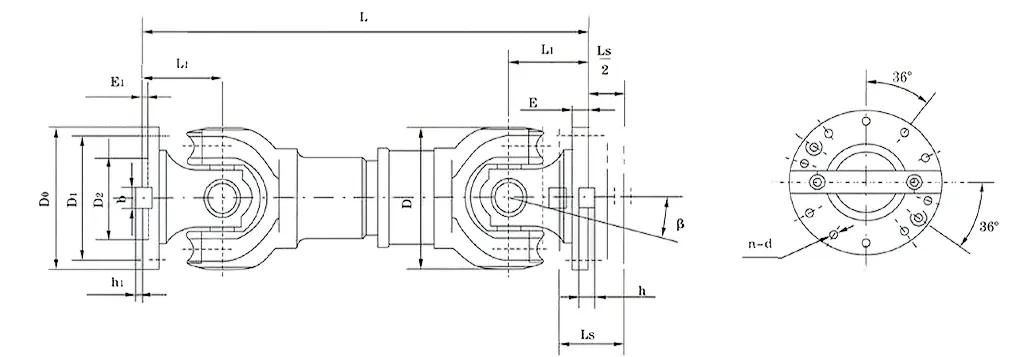

SWP-G coupling dimension drawing

Aplikasi Produk

Dibina untuk tempat yang sempit di mana anda memerlukan fleksibiliti dan kuasa. Menggerakkan tork dengan cekap dalam ruang tanpa ruang untuk bahagian yang besar, walaupun apabila aci tidak dijajarkan dengan sempurna.

Peralatan Pembinaan

Jengkaut dan pemuat mempunyai ruang yang sempit di mana bahagian-bahagiannya bergesel rapat. SWP-G sesuai dengannya, menyerap getaran dan mengendalikan pergerakan berterusan.

Jentera Pertanian

Traktor membajak ladang dan penuai yang tidak rata di kawasan yang kasar. Melaraskan kepada salah jajaran sudut daripada kerja luar jalan, mengurangkan kehausan.

Persediaan Marin

Petak enjin yang ketat pada bot. Binaan tahan kakisan mengendalikan air masin dan beban dinamik daripada ombak dan pendorongan.

Tenaga Boleh Diperbaharui

Turbin angin dan penjejak suria memerlukan kawalan yang tepat dalam ruang terhad. Tork yang tinggi dengan sedikit tindak balas dan penyelenggaraan yang rendah.

SWP-G coupling applications

Ciri-ciri Produk

Binaan padat, tork tinggi, bahan tahan lama dan rintangan kakisan — direka bentuk untuk tugas berterusan dalam persekitaran yang mencabar.

Elemen Flex Tork Tinggi

Elemen flex lanjutan mengendalikan salah jajaran sudut besar tanpa menjejaskan prestasi. Sesuai untuk persekitaran dinamik di mana aci beralih.

Bahan Tahan Lama

Komponen keluli dan gangsa berkekuatan tinggi menahan haus dan keletihan di bawah operasi tanpa henti. Menyerap hentakan untuk memastikan penghantaran kuasa stabil.

Pemasangan Cepat

Sambungan yang dibolt atau dikunci dipasang dengan cepat dan memotong masa penyelenggaraan. Mengendalikan pergerakan paksi dengan baik — tidak tergelincir atau tidak sesuai apabila bahagian beralih.

Rintangan Kakisan

Salutan pelindung tahan terhadap air masin dan persekitaran yang keras. Berfungsi hebat sebagai gandingan sejagat marin untuk sistem pendorong.

SWP-G coupling features

Bagaimana Ia Berfungsi

Transmisi tork fleksibel — jambatan antara aci yang boleh bergerak sedikit tanpa memutuskan sambungan.

Aci input berputar Aci input berputar dan menggerakkan elemen fleksibel.
Elemen fleksibel dibengkokkan Elemen elastomer mengendalikan anjakan sudut, paksi dan jejari tanpa membuang tenaga.
Pemindahan tork ke aci keluaran Elemen fleksibel membawa tork ke aci keluaran dengan melenturkan secukupnya — tiada jeragat, tiada hentian mengejut.
Getaran diserap Dalam persekitaran marin atau medan kasar, reka bentuk fleksibel menyerap getaran dan kejutan, memanjangkan hayat perkhidmatan.

Ulasan Pelanggan

Maklum balas daripada jurutera dan pasukan penyelenggaraan yang menggunakan SWP-G dalam pengeluaran.

⭐⭐⭐⭐⭐

"Ia sukar, mengendalikan tugasan tork tinggi tanpa mengeluarkan peluh. Selepas berbulan-bulan berlari, kami hampir tidak melihat sebarang kehausan."

Li Jian — Jurutera Kanan, Peralatan Perindustrian Shanghai

⭐⭐⭐⭐⭐

"Kami menukar gandingan lama kami yang besar. Pemindahan kuasa lancar dan mantap, dan kos penyelenggaraan telah menurun."

Emily Walker — Pengarah Teknikal, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Saiz kecil sesuai dengan persediaan ketat kami, dan reka bentuk yang fleksibel memastikan operasi lancar. Sakit kepala penyelenggaraan yang lebih sedikit."

Andrea Rossi — Pengurus Operasi, Kejuruteraan Milan

⭐⭐⭐⭐⭐

"Walaupun di bawah beban berat, prestasi kekal konsisten. Kecekapan barisan pengeluaran kami semakin meningkat sekarang."

Jean-Claude Lefevre — Penyelia Penyelenggaraan, Lyon Mechanical Works

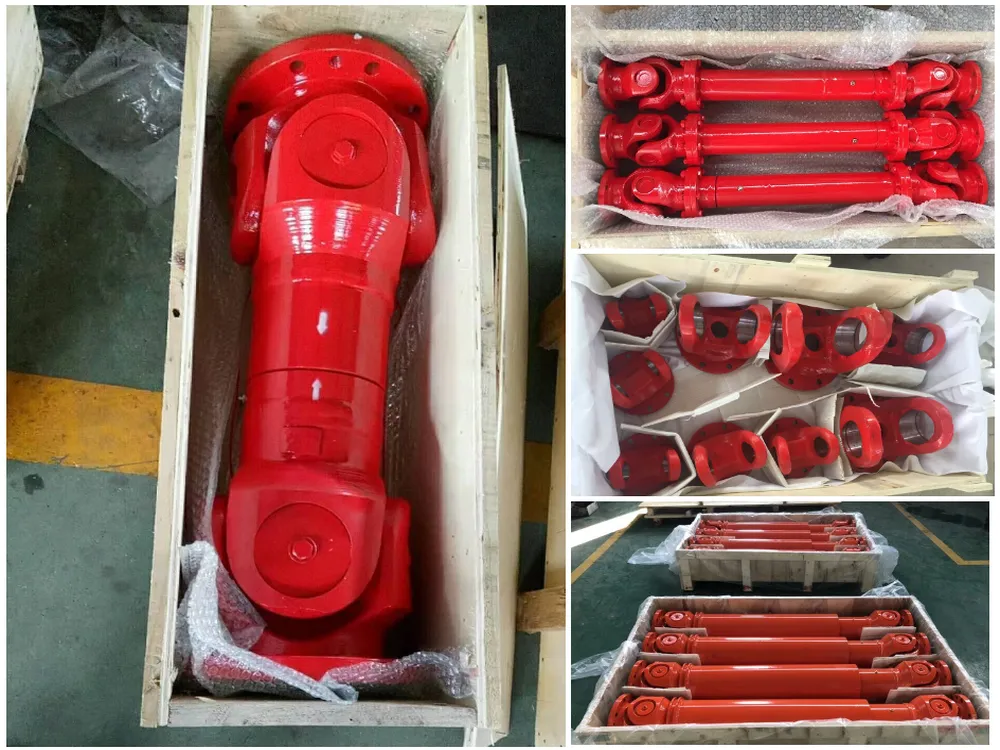

Raydafon universal joint coupling factory

Perlukan Gandingan SWP-G untuk Peralatan Anda?

Hantarkan kepada kami diameter gyration, keperluan tork, panjang pemasangan dan aplikasi anda. Pasukan kami akan mengesahkan model yang betul dan menyediakan penyelesaian yang disesuaikan.

Hantar Pertanyaan Lihat Rangkaian Produk
