Gear Heliks Plastik

Raydafon membentuk gear heliks plastik tersuai dalam POM dan nilon di kilangnya sendiri di Ningbo, China. Perkakas standard meliputi modul M0.1–M2.0, gerek dari Ø1.40 mm hingga Ø3.05 mm, diameter luar Ø10–Ø50 mm (sehingga Ø120 mm pada perkakas tersuai) dan lebar muka 2.0–10.0 mm, dengan julat suhu kerja −30 °C hingga +100 °C. Oleh kerana bentuk gigi dihasilkan dalam acuan suntikan dan bukannya dipotong, sudut heliks dan profil kekal konsisten merentasi kumpulan, dan gear menjalankan pelincir sendiri dan senyap - hingar yang diukur adalah kira-kira 20% lebih rendah daripada pemacu gear taji yang setara dalam aplikasi yang sama. Gred berisi kaca tersedia di mana tork atau kekakuan yang lebih tinggi diperlukan, dan plastik atau gear logam yang dimesin disebut di mana plastik acuan tidak dapat memenuhi tugas. Hantar butiran lukisan atau sampel anda untuk semakan alatan dan sebut harga dalam masa 24 jam.

Gear Heliks Plastik — POM & Nylon, M0.1 hingga M2.0

Gear heliks acuan suntikan untuk pemacu kecil yang memerlukan larian senyap, tiada pelinciran dan berat rendah. Perkakas standard meliputi modul M0.1–M2.0, gerudi dari Ø1.40 hingga Ø3.05 mm, diameter luar Ø10–Ø50 mm dan lebar muka 2.0–10.0 mm, dengan geometri gigi acuan dan bukannya gigi potong — jadi konsistensi gigi-ke-gigi kekal di seluruh kumpulan.

  • M0.1–M2.0Julat modul standard
  • Ø1.40–3.05Julat gerudi standard
  • Ø10–50Julat diameter luar (mm)
  • −30 hingga +100Suhu kerja (°C)

Pengeluar Gear Heliks Plastik di China — Gear Heliks POM & Nylon Tersuai

Raydafon membentuk gear heliks plastik di kilangnya sendiri di Ningbo, China, untuk OEM yang memerlukan gear pelincir sendiri yang tenang dan bukannya keluli yang dipotong. Gigi gear terbentuk dalam acuan suntikan, jadi sudut heliks, profil dan kedudukan gerudi ditetapkan oleh alat dan bukannya dengan langkah pemesinan kemudian — itulah sebabnya bentuk gigi kelompok ke kelompok kekal konsisten dan mengapa kos unit menurun sebaik sahaja alat berjalan. Pembeli biasa ialah pembina jentera kecil, pembuat peralatan perubatan dan makmal, pengeluar perkakas dan pam, dan sesiapa sahaja yang menggantikan pasangan gear logam yang dilincirkan dengan plastik tanpa penyelenggaraan.

Perkakas standard ialah laluan terpantas dan termurah: hantar modul, kiraan gigi, sudut heliks, gerek dan lebar muka, dan jika acuan wujud, kami memetik daripada perkakas stok. Di mana geometri adalah baharu, kami membina alat dan membentuk lukisan anda. Produk berkaitan dari bengkel yang sama termasukgear heliksjulat dalam logam untuk tork yang lebih tinggi, penuhperalatan plastikgaris dalam bentuk taji, cacing dan dalaman, danspur gearjika pemacu anda tidak memerlukan pertindihan heliks.

Spesifikasi

  • Jenis produkGear heliks (acuan suntikan)
  • Modul standardM0.1 – M2.0
  • bahanPolyacetal (POM) / Nilon, gred berisi kaca atas permintaan
  • Lubang standardØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm
  • Diameter luarØ10.0 – Ø50.0 mm, sehingga Ø120 mm pada perkakas tersuai
  • Lebar muka (L)2.0 – 10.0 mm
  • Suhu kerja-30 °C hingga +100 °C
  • PelinciranPelincir sendiri, tiada gris diperlukan dalam tugas biasa
  • PenyesuaianModul ke M3.0, kiraan gigi, sudut heliks, gerek, hab, alur kunci, warna

Spesifikasi standard. Lubang, diameter luar dan lebar muka adalah fleksibel dalam julat yang ditunjukkan — beritahu kami nilai yang anda perlukan.

taip Modul bahan membosankan Diameter luar Lebar muka (L)
Gear heliks M0.1 – M2.0 Poliasetal (POM) / Nylon Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm (fleksibel) Ø10.0 – Ø50.0 mm (fleksibel) 2.0 – 10.0 mm (fleksibel)

Toleransi dan kapasiti:gear plastik acuan memegang jalur toleransi yang lebih luas daripada gear logam yang dipotong, dan angka yang tepat bergantung pada modul, ketebalan dinding dan gred bahan. Sila nyatakan tindak balas dan toleransi jarak tengah yang diperlukan oleh pemasangan anda pada peringkat sebut harga — kami akan mengesahkan perkara yang boleh disimpan oleh perkakas atau mengesyorkan gear yang dipotong jika plastik tidak dapat memenuhinya.

POM atau Nylon: Memilih Bahan Yang Tepat

Poliasetal (POM)

Pilihan lalai untuk gear ketepatan kecil. Geseran rendah, kekakuan tinggi dan dimensi yang sangat stabil di bawah kelembapan, yang memastikan jarak tengah dan tindak balas boleh diramalkan. Terbaik untuk pemacu berjalan berterusan dan untuk pemasangan di mana gear mesti tahan toleransi selama berbulan-bulan.

Nilon (PA)

Lebih sukar dan lebih tahan hentaman daripada POM, dengan redaman kejutan dan getaran yang lebih baik, tetapi ia menyerap lembapan dan mengubah dimensi sedikit dengan kelembapan. Sesuai untuk pemacu terputus-putus, beban impak atau getaran tinggi dan bukannya kedudukan toleransi yang ketat.

Gred penuh kaca

Menambah gentian kaca meningkatkan kekuatan dan kekakuan untuk tork yang lebih tinggi, dan meningkatkan rintangan rayapan pada suhu tinggi, tetapi meningkatkan haus acuan dan mengurangkan sedikit redaman semula jadi. Kami akan memberi nasihat tentang gred dan jangka hayat untuk tugas anda.

Jika keperluan tork anda melebihi apa yang boleh dibawa oleh plastik acuan, jawapan yang jujur ​​ialah gear yang dipotong — lihat kamispur geardan julat gear heliks dalam logam. Kami lebih suka memetik bahagian yang betul daripada menjual peralatan plastik yang gagal dalam perkhidmatan.

Butiran Produk

Gambar-gambar di bawah menunjukkan gear heliks plastik kami yang dibentuk: bentuk gigi, hab dan kemasan lubang, dan set gear yang dipasang.

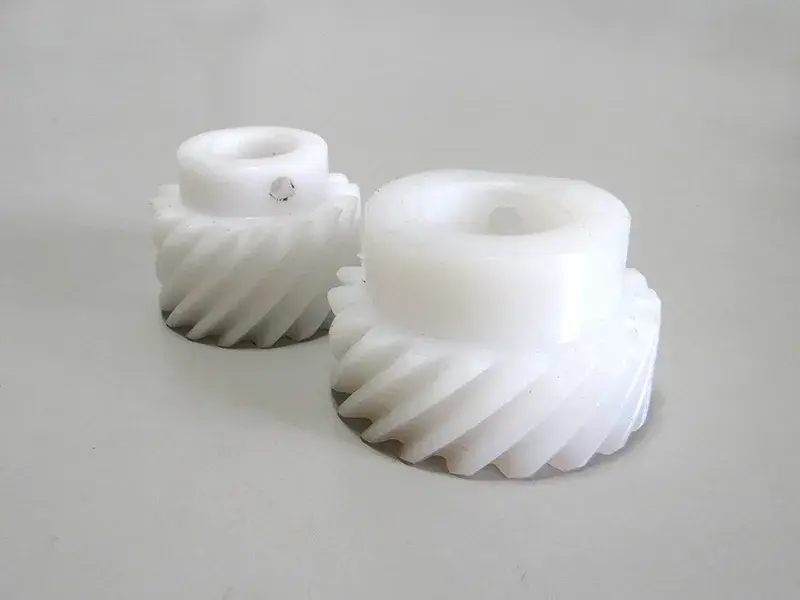

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Gear heliks plastik acuan — sudut heliks, bentuk gigi dan gerek siap.

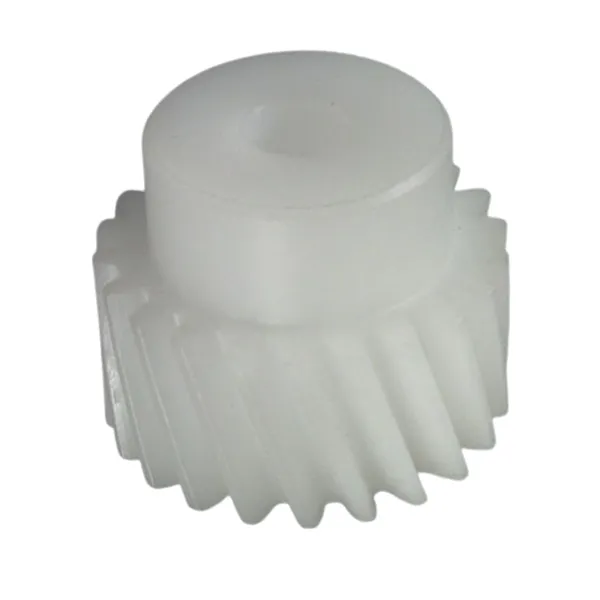

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Gear heliks POM standard dengan hab dan gerek ketepatan.
Plastic helical gear set assembled in a small drive application
Set gear heliks plastik dipasang dalam pemacu kecil.

Kelebihan Utama

  1. 01

    Pelincir sendiri

    POM dan nilon berjalan melawan satu sama lain atau melawan keluli tanpa filem minyak atau gris, jadi kotak gear yang sebelum ini memerlukan ruang pelincir, pengedap dan selang servis boleh dibina tanpa penyelenggaraan.

  2. 02

    Penghantaran senyap

    Pertindihan heliks gigi heliks terlibat secara beransur-ansur dan bukannya dengan satu hentaman, dan polimer itu sendiri melembapkan getaran — hingar terukur pada gear kami adalah kira-kira 20% di bawah pemacu gear taji yang setara dalam aplikasi yang sama.

  3. 03

    Turunkan berat salingan

    Plastik acuan jauh lebih ringan daripada keluli atau loyang, yang memotong inersia bahagian yang digerakkan. Itu penting dalam alatan tangan, instrumen mudah alih, mekanisme kedudukan kecil dan produk sensitif berat yang lain.

  4. 04

    Rintangan kakisan dan kimia

    Plastik kejuruteraan tidak berkarat dan menentang kebanyakan asid, alkali, detergen dan agen pembersih sentuhan makanan, jadi gear boleh berjalan dalam persekitaran yang lembap, tercuci atau menghakis sedikit di mana gear logam memerlukan penyaduran.

  5. 05

    Geometri acuan yang konsisten

    Bentuk gigi berasal dari rongga acuan, jadi setiap bahagian dalam kelompok pada asasnya adalah sama — tiada hanyut haus pemotong, tiada variasi profil lari-untuk-lari, dan lebih sedikit usaha pemeriksaan untuk anda.

  6. 06

    Harga terus kilang

    Alat, pengacuan dan pemeriksaan semuanya berlaku di bawah satu bumbung, tanpa margin dagangan di antaranya. Harga seunit didorong oleh peringkat perkakas, bukan oleh lapisan tengah.

Bagaimana Gear Heliks Menghantar Tork

Gigi taji bertemu dengan gigi mengawan sekaligus. Gigi gear heliks ditetapkan pada sudut ke paksi, jadi sentuhan bermula pada satu hujung gigi dan menyapu ke hujung yang lain, seperti cara zip ditutup. Oleh itu, beban meningkat secara beransur-ansur dan bukannya tiba sebagai kesan, yang merupakan sebab utama pasangan heliks berjalan lebih lancar dan lebih senyap daripada pasangan taji pada kelajuan dan beban yang sama.

Kesan kedua ialah perkongsian beban. Oleh kerana beberapa gigi bersentuhan pada bila-bila masa di sepanjang garis pepenjuru itu, daya yang diperlukan untuk menghantar tork tertentu tersebar di kawasan rusuk gigi yang lebih besar, jadi tekanan sentuhan setempat lebih rendah dan haus permukaan lebih perlahan. Satu gigi plastik yang membawa keseluruhan beban akan berubah bentuk; satu set gigi berkongsinya tidak — itulah sebabnya geometri heliks sesuai dengan bahan yang agak lembut seperti POM dan nilon.

Gigi heliks juga menghasilkan beban tujahan paksi di sepanjang aci, jadi galas atau pencuci tujah pada aci mesti boleh menerimanya. Itulah satu titik reka bentuk yang patut diperiksa sebelum menentukan gear heliks sebagai ganti gear taji: gigi bertindih membeli senyap dan berkongsi beban, tetapi ia memberikan daya paksi tambahan kepada seluruh pemasangan.

Aplikasi

  • Motor gear kecilTahap pengurangan senyap
  • Peranti perubatan & makmalPemacu yang bersih dan bebas pelinciran
  • Peralatan makanan & minumanBasuh, bahagian tahan kimia
  • Peralatan pejabat & rumahPenggerak hingar rendah dan pemasa
  • Aksesori automotifCermin, tempat duduk, selak, penggerak kecil
  • Instrumentasi & robotikPemacu kedudukan inersia yang ringan dan rendah
  • Mesin layan diri & pendispensanMekanisme jangka hayat pelincir sendiri
  • Pam & injapGearing dalaman tidak berkarat

Jika permohonan anda tidak disenaraikan, hantar lukisan atau bahagian sampel. Dalam kebanyakan kes, kami boleh mengesahkan dari modul, sudut gerek dan heliks sama ada alat standard sesuai atau acuan baharu diperlukan.

Soalan Lazim Pembeli

  • Adakah gear ini dibentuk atau dimesin daripada bar plastik?Ia adalah acuan suntikan dalam perkakas keluli, yang menjadikan geometri gigi sama di seluruh kumpulan dan mengurangkan kos unit. Gear plastik bermesin tersedia untuk prototaip dan volum yang sangat rendah.
  • Apakah tork maksimum yang boleh dibawa oleh gear heliks plastik?Ia bergantung pada modul, lebar muka, kiraan gigi dan gred bahan, jadi kami tidak menerbitkan satu angka pun. Hantar tork, kelajuan dan kitaran tugas dan kami akan mengesyorkan modul dan bahan, atau beritahu anda jika tugas itu memerlukan gear logam.
  • Adakah saya perlu melincirkan gear?Tidak dalam tugas biasa. POM dan nilon adalah pelincir sendiri. Untuk larian berterusan berkelajuan tinggi atau beban tinggi, sedikit gris yang serasi boleh memanjangkan hayat, dan kami akan menyatakannya pada peringkat sebut harga jika tugas anda memerlukannya.
  • Apakah toleransi yang boleh anda pegang pada lubang dan bentuk gigi?Bahagian acuan memegang jalur yang lebih lebar daripada gear potong. Beritahu kami toleransi jarak tengah dan tindak balas yang diperlukan pemasangan anda dan kami akan mengesahkan sama ada perkakas itu boleh memenuhinya, atau sebutkan bahagian yang dimesin jika ia tidak dapat.
  • Berapakah kos perkakas dan masa utama untuk peralatan tersuai?Kos perkakas bergantung pada modul, bilangan rongga dan saiz gear; modul yang lebih besar dan alat berbilang rongga lebih mahal. Setelah lukisan diluluskan, kami mengesahkan masa utama alat dan jadual sampel dengan sebut harga, biasanya dalam masa 24 jam selepas menerima lukisan.
  • Bolehkah anda memadankan bahagian sampel yang telah kami gunakan?ya. Hantar sampel atau lukisan berdimensi — modul, kiraan gigi, sudut heliks, gerek, lebar muka dan bahan. Kami akan mengesahkan sama ada ia sepadan dengan perkakas sedia ada atau memerlukan acuan baharu, dan memetik sama ada cara.

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebut Harga Gear Helical Plastik

Hantar butiran lukisan atau sampel anda — modul, kiraan gigi, sudut heliks, lubang, lebar muka, bahan dan kuantiti. Kami mengesahkan sama ada perkakas standard sesuai atau acuan baharu diperlukan, dan membalas dengan harga dan masa pendahuluan dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Angka yang dipetik (pengurangan hingar, julat suhu, modul dan julat gerek) merujuk kepada perkakas standard dan keadaan tugas biasa. Sila sahkan lukisan akhir dan gred bahan sebelum membuat pesanan.
