Roda Cacing Loyang

Raydafon ialah pengeluar dan pembekal OEM yang berpangkalan di China bagi roda cacing tembaga untuk pemacu gear cacing dalam jentera kejuruteraan, peralatan metalurgi, peranti perubatan, pembinaan kapal dan pergudangan automatik. Pengeluaran standard menggunakan gangsa timah ZCuSn10Pb1, kekerasan HB≥80, rintangan haus kira-kira 30% lebih tinggi daripada loyang biasa. Gear diproses melalui lima langkah ketepatan — tuangan, pusingan kasar, pusingan halus, hobbing dan pengisaran — mencapai kekasaran permukaan gigi Ra≤1.6μm dan ralat meshing di bawah 0.05 mm dengan cacing padanan. Kecekapan penghantaran adalah kira-kira 15% lebih tinggi daripada standard kebangsaan, dan prestasi pelincir sendiri mengurangkan pergantungan minyak. Ujian operasi 5000 jam berterusan menunjukkan kadar haus di bawah 0.01 mm setiap 100 jam. Sampel standard: modul 0.5, 20 gigi, diameter gigi 11.2 mm, tinggi 12 mm, diameter luar 11 mm, lubang 4 mm, berat 16 g. Modul tersuai, nombor gigi, diameter luar dari 50 mm hingga 300 mm dan gred bahan disokong. Penghantaran adalah sekitar 15 hari untuk pesanan standard. Hantar lukisan, gred bahan, kuantiti dan pelabuhan destinasi untuk sebut harga pantas.
Pengilang Roda Cacing Loyang OEM China

Pengeluar Roda Cacing Loyang untuk Pemacu Gear Worm dalam Kejuruteraan, Perubatan dan Peralatan Pembinaan Kapal

Raydafon ialah pengeluar terus kilang yang berpangkalan di China dan pembekal roda cacing tembaga. Roda cacing tembaga ini menggunakan gangsa timah ZCuSn10Pb1 dengan kekerasan HB≥80 dan rintangan haus kira-kira 30% lebih tinggi daripada loyang biasa. Ia diproses melalui lima langkah ketepatan — tuangan, pusingan kasar, pusingan halus, hobbing dan pengisaran — mencapai kekasaran permukaan gigi Ra≤1.6μm dan ralat meshing di bawah 0.05 mm dengan cacing padanan. Kecekapan penghantaran adalah kira-kira 15% lebih tinggi daripada standard kebangsaan, dan ujian operasi berterusan selama 5000 jam menunjukkan kadar haus di bawah 0.01 mm setiap 100 jam. Aplikasi termasuk slewing jengkaut, angkat forklift, transmisi penggelek rolling mill, bingkai berputar pengimbas CT, pelarasan kerusi pergigian, luffing kren dek dan penyusun gudang automatik. Modul tersuai, nombor gigi dan diameter luar dari 50 mm hingga 300 mm disokong. Hantar lukisan, gred bahan, kuantiti dan pelabuhan destinasi untuk meminta sebut harga.

HB≥80Kekerasan
Ra≤1.6μmPermukaan gigi
<0.05mmRalat jaringan
+15%Kecekapan vs standard kebangsaan
15 hariPenghantaran standard

Bahan, Ketepatan dan Kelebihan Pelinciran Sendiri

Raydafon menghasilkan roda cacing loyang ini menggunakan gangsa timah ZCuSn10Pb1. Berbanding dengan loyang biasa, aloi ini menawarkan kekerasan yang lebih tinggi, rintangan haus yang lebih baik dan prestasi yang lebih stabil di bawah beban berterusan. Proses pengeluaran lima langkah mengawal kedua-dua geometri gigi dan kemasan permukaan, yang penting untuk menjalin licin dengan aci cacing.

Langkah 1 - Casting

Gangsa timah ZCuSn10Pb1 dibuang ke dalam tempat kosong dengan struktur butiran terkawal untuk kekerasan yang stabil.

Langkah 2 - Pusingan kasar dan halus

Diameter luar, lubang, langkah dan muka ditukar kepada toleransi sebelum pemotongan gear.

Langkah 3 - Hobbing

Profil gigi heliks dipotong untuk dipadankan dengan aci cacing, dengan nombor gigi dan modul dikawal setiap lukisan.

Langkah 4 - Pengisaran

Permukaan gigi dikisar hingga Ra≤1.6μm dan ralat meshing dengan cacing disimpan di bawah 0.05 mm.

Langkah 5 - Pemeriksaan dan pembungkusan

Kekerasan, dimensi dan meshing diperiksa. Minyak anti-karat dan pembalut pelindung digunakan sebelum pembungkusan.

Bagi pembeli yang mendapatkan sumber gear dan bahagian transmisi yang berkaitan, semak sepenuhnyaGear Ketepatankategori, yangWorm Gear dan Worm Shafthalaman, danGear Worm Dupleksmuka surat.

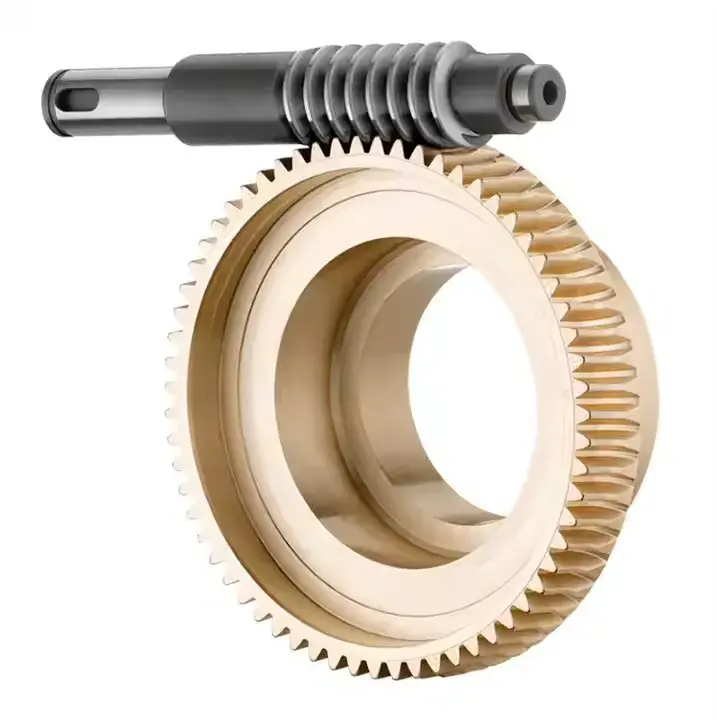

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Roda cacing tembaga yang dihasilkan daripada gangsa timah ZCuSn10Pb1

Spesifikasi dan Dimensi Standard

Jadual di bawah menyenaraikan spesifikasi sampel standard, saiz roda cacing dan saiz aci gear cacing yang sepadan. Modul tersuai, nombor gigi, diameter luar dari 50 mm hingga 300 mm, gerudi dan gred bahan disokong untuk projek OEM.

Spesifikasi Standard

item Nilai
bahan Loyang (ZCuSn10Pb1 timah gangsa)
warna kuning
Modul 0.5
Berat badan 16 g

Saiz Roda Cacing

item Nilai
Gigi 20
Diameter gigi 11.2 mm
Ketinggian 12 mm / 0.47 inci
Diameter luar 11 mm / 0.43 inci
Diameter lubang 4 mm / 0.16 inci
Saiz langkah 9 × 7 mm / 0.35 × 0.27 inci (Dia × H)
Saiz keseluruhan 12 × 11 × 4 mm / 0.47 × 0.39 × 0.12 inci (H × OD × ID)

Saiz Aci Gear Worm

item Nilai
Ketinggian 20 mm / 0.79 inci
Diameter luar 9.8 mm / 0.39 inci
Diameter dalam 3.17 mm / 0.12 inci
Saiz 20 × 9.8 × 3.17 mm / 0.79 × 0.39 × 0.12 inci (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Rujukan dimensi untuk roda cacing tembaga standard

Aplikasi dalam Jentera Kejuruteraan, Peralatan Perubatan dan Pembinaan Kapal

Jentera kejuruteraan

Mekanisme slewing penggali bergantung padanya untuk mengendalikan tork beban berat dan memastikan meja putar bermula dan berhenti dengan lancar dalam keadaan berlumpur. Sistem angkat forklift menggunakannya untuk mengangkat tepat pada beban 3 tan tanpa goncang.

Peralatan metalurgi

Penghantaran roller kilang gelek mengekalkan operasi yang stabil pada 250°C, menyokong ketebalan plat keluli yang seragam. Peranti senget muncung keluli menggunakan sifat pelincir sendiri untuk mengelakkan pencemaran minyak keluli cair.

Peralatan perubatan

Bingkai berputar pengimbas CT berjalan di bawah 45 dB dengan roda cacing loyang ini, yang menyokong pengimejan yang jelas. Pelarasan kerusi rawatan pergigian mencapai ketepatan mengangkat dan menurunkan 0.5 mm.

Pembinaan kapal

Mekanisme luffing kren dek menahan kakisan semburan garam dan masih tidak tergelincir selepas 500 jam ujian semburan garam. Sistem stereng kapal mengekalkan kawalan arah yang tepat dalam angin dan ombak.

Pegudangan automatik

Sistem pengangkat penumpuk melengkapkan 20 tindakan seminit dengan ralat kedudukan tidak melebihi 1 mm. Isih peranti stereng talian mengendalikan perubahan arah berkelajuan tinggi tanpa kesesakan pakej.

Tekstil dan pembungkusan

Peralatan tekstil dan pembungkusan mendapat manfaat daripada penghantaran kuasa yang stabil, pelinciran sendiri dan penggunaan tenaga yang dikurangkan semasa peralihan berterusan yang panjang.

Untuk komponen penghantaran yang berkaitan, semak semulaGear Skrukategori danGear Serongmuka surat.

Bukti Kualiti, Ujian dan Sokongan Eksport

Rekod bahan dan kekerasan

ZCuSn10Pb1 gred gangsa timah, kekerasan HB≥80 dan rekod rawatan haba atau tuangan boleh disediakan dengan penghantaran pukal.

Profil gigi dan pemeriksaan dimensi

Modul, nombor gigi, diameter gigi, diameter luar, lubang dan dimensi langkah diperiksa terhadap lukisan atau sampel yang dipesan.

Meshing dan pemeriksaan bunyi

Setiap kelompok diperiksa untuk ralat meshing di bawah 0.05 mm dengan cacing yang sepadan, putaran lancar dan bunyi larian yang rendah.

Eksport pembungkusan

Gear dibungkus dengan minyak anti karat dan pembalut pelindung. Pesanan pukal boleh dipallet dan diikat untuk pengangkutan laut, pengangkutan udara atau penghantaran ekspres.

Proses Pesanan OEM Tersuai

Langkah 01 Hantar butiran permohonan

Sediakan modul, nombor gigi, diameter luar, lubang, saiz langkah, gred bahan, kuantiti dan pelabuhan destinasi.

Langkah 02 Lukisan atau ulasan sampel

Raydafon menyemak lukisan OEM atau sampel fizikal dan mengesahkan spesifikasi dan pemilihan bahan.

Langkah 03 Sampel dan kelulusan

Untuk projek tersuai, Raydafon menghasilkan sampel untuk pengesahan pembeli sebelum pengeluaran pukal.

Langkah 04 Pengeluaran dan sebut harga

Selepas kelulusan, Raydafon menyediakan sebut harga FOB Ningbo, jadual pengeluaran dan butiran pembungkusan.

Soalan Lazim

Apakah roda cacing tembaga?

Roda cacing loyang ialah bahagian roda pada pemacu gear cacing, bersirat dengan aci cacing untuk menghantar gerakan dan tork pada sudut aci 90°. Aloi tembaga dan gangsa digunakan kerana ia menawarkan geseran yang rendah, rintangan haus yang baik dan sifat pelincir sendiri apabila dipasangkan dengan cacing keluli yang mengeras.

Apakah bahan yang digunakan oleh Raydafon?

Pengeluaran standard Raydafon menggunakan gangsa timah ZCuSn10Pb1 dengan kekerasan HB≥80 dan rintangan haus kira-kira 30% lebih tinggi daripada loyang biasa. Gred gangsa atau loyang lain boleh digunakan atas permintaan bergantung pada beban, kelajuan dan persekitaran.

Apakah ketepatan dan kecekapan yang boleh dicapai?

Gear diproses melalui lima langkah ketepatan — tuangan, pusingan kasar, pusingan halus, hobbing dan pengisaran — mencapai kekasaran permukaan gigi Ra≤1.6μm dan ralat meshing di bawah 0.05 mm dengan cacing padanan. Kecekapan penghantaran adalah kira-kira 15% lebih tinggi daripada standard kebangsaan, dan ujian operasi berterusan selama 5000 jam menunjukkan kadar haus di bawah 0.01 mm setiap 100 jam.

Apakah saiz sampel standard?

Sampel standard: modul 0.5, 20 gigi, diameter gigi 11.2 mm, tinggi 12 mm, diameter luar 11 mm, lubang 4 mm, berat 16 g. Aci gear cacing yang sepadan: ketinggian 20 mm, diameter luar 9.8 mm, diameter dalam 3.17 mm. Modul tersuai, nombor gigi, diameter luar 50-300 mm dan gerek disokong.

Apakah aplikasi utama?

Aplikasi termasuk mekanisme slewing jengkaut, sistem angkat forklift, transmisi penggelek kilang gelek, peranti menyengetkan muncung keluli, bingkai berputar pengimbas CT, pelarasan kerusi pergigian, luffing kren dek, sistem stereng kapal, penyusun gudang automatik dan peranti stereng talian sorting.

Apakah maklumat yang diperlukan untuk sebut harga?

Hantar butiran lukisan atau sampel, modul, nombor gigi, diameter luar, lubang, gred bahan, kuantiti dan pelabuhan destinasi. Raydafon akan membalas dengan sebut harga FOB Ningbo dan masa utama.

Apakah masa penghantaran?

Pesanan standard dihantar dalam masa 15 hari selepas pengesahan pesanan. Pesanan tersuai atau pukal bergantung pada kerumitan lukisan dan kuantiti. Raydafon menyediakan jadual yang dikemas kini selepas mendapat kelulusan.

Bersedia untuk Sumber Roda Worm Brass Tersuai?

Hantar butiran lukisan atau sampel anda, modul, nombor gigi, diameter luar, lubang, gred bahan, kuantiti pesanan dan pelabuhan destinasi. Raydafon akan mengesahkan spesifikasi, menghasilkan sampel jika diperlukan, kemudian memberikan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.
