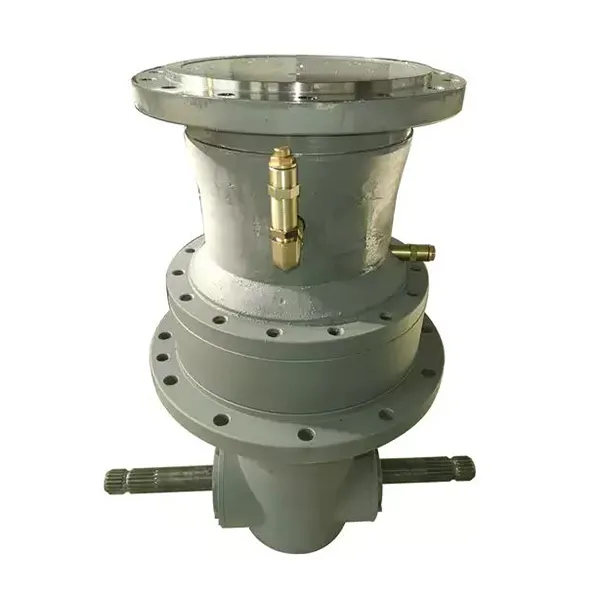

Bagaimana kotak gear planet berfungsi

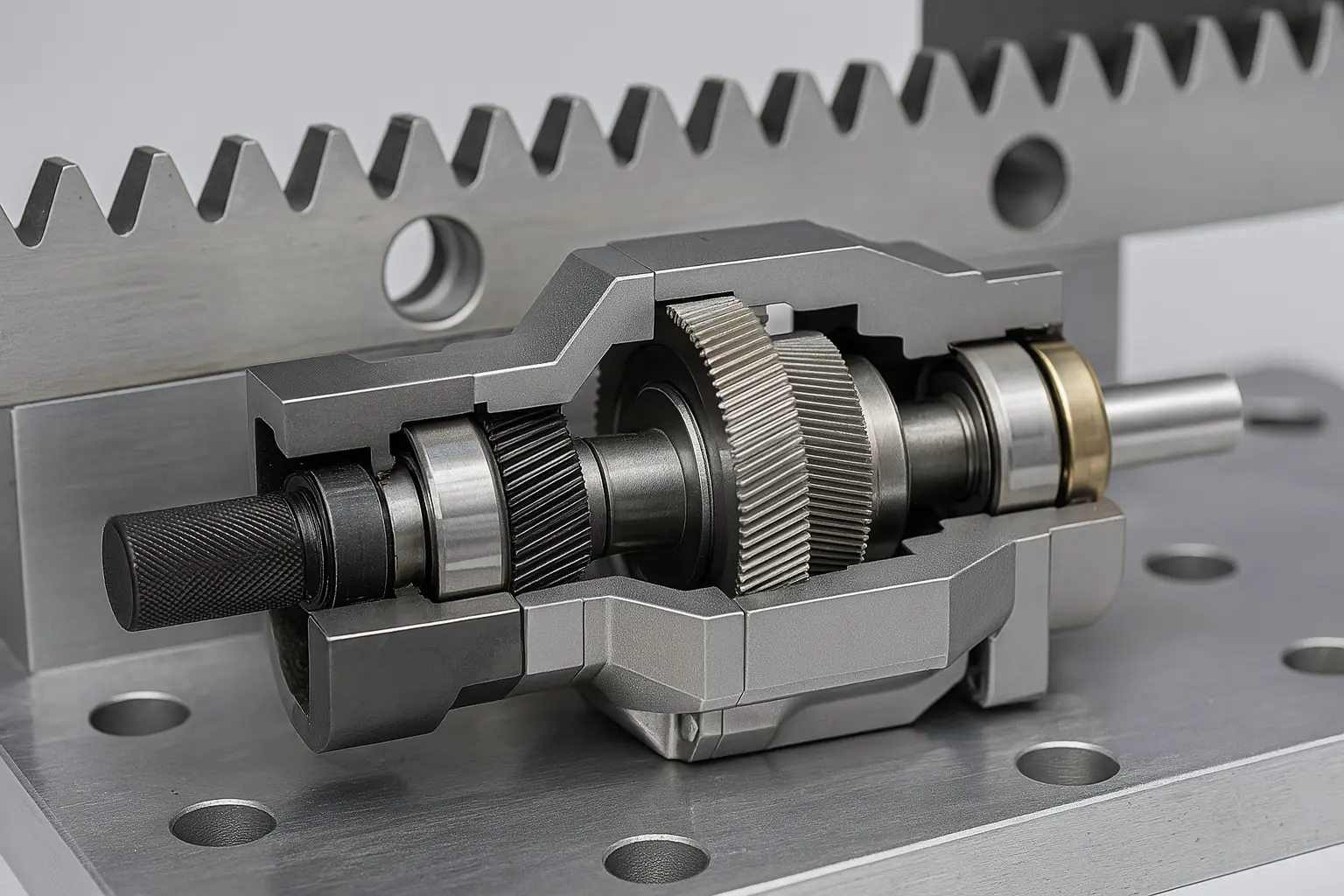

Struktur asas pengurangan planet terdiri daripada tiga bahagian utama: gear matahari tengah (pinion pada hujung input), set gear planet berputar di sekelilingnya, dan cincin gear dalaman yang dibalut di luar. Kuasa itu dihantar dari motor, pertama memandu gear matahari untuk berputar, dan kemudian gear matahari memacu pelbagai gear planet untuk berputar. Gear planet ini berputar semasa berputar di sepanjang gear matahari, dan akhirnya menghantar kuasa ke aci output melalui pembawa planet yang ditetapkan pada mereka.

Kaedah "pelbagai gigi" ini membolehkan daya dikongsi di antara pelbagai gear, yang bukan sahaja mempunyai output yang lancar dan bunyi yang rendah, tetapi juga mempunyai kapasiti beban yang lebih kuat daripada struktur gear biasa. Pengurangan planet Raydafon boleh mengeluarkan tork yang lebih tinggi di bawah keadaan kelantangan yang sama, dengan struktur padat, sesuai untuk peralatan dengan ruang pemasangan yang terhad tetapi keperluan prestasi penghantaran yang tinggi, seperti sistem servo, lengan robotik automatik, modul pemacu crawler, mesin pembungkusan, dll.

Nisbah penghantaran pengurangan planet bergantung kepada nisbah gear dan bilangan peringkat. Umumnya, satu peringkat boleh mencapai 310: 1, dua peringkat boleh diperluas hingga 20100: 1, dan juga kombinasi tiga peringkat boleh dibuat untuk keadaan kerja yang memerlukan nisbah pengurangan yang lebih besar. Raydafon menyediakan struktur nisbah kelajuan standard dan menyokong gabungan cascade yang disesuaikan, menetapkan kelajuan output dan julat tork mengikut keperluan pelanggan.

Kerana gear planet dalaman sentiasa mengubah kedudukan daya semasa putaran, gear memakai sama rata dan seluruh mesin mempunyai kehidupan yang lebih lama. Di samping itu, kami menggunakan gear keluli aloi yang keras, galas ketepatan dan standard pemasangan tindak balas yang rendah, yang menjadikan pengurangan bukan sahaja stabil dalam output, tetapi juga ketepatan kedudukan yang tinggi, sesuai untuk permulaan dan berhenti, ke hadapan dan terbalik, dan keadaan beban inersia yang rendah.

Kelebihan teras pengurangan planet adalah kecekapan yang tinggi, ketumpatan tork yang tinggi, saiz kecil dan kawalan concentricity yang baik. Raydafon mempunyai penyelesaian matang dalam reka bentuk set gear, sistem pelinciran, pemadanan flange output, dan lain -lain, yang boleh meliputi keperluan sebenar sistem perindustrian yang berbeza. Jika anda menilai pengoptimuman sistem penghantaran, kami dapat dengan cepat sepadan dengan model dan kombinasi struktur yang sesuai mengikut parameter motor dan keperluan beban yang anda berikan. Selamat datang untuk berunding dengan pemilihan.

Cara mengira nisbah gear kotak gear planet

Apabila menggunakan atau memilih pengurangan planet, pengiraan nisbah penghantaran (nisbah pengurangan) adalah langkah asas dan kritikal. Nisbah penghantaran menentukan kelajuan dan tork aci output, dan mempunyai kesan langsung ke atas kecekapan operasi peralatan dan pemadanan beban. Apabila merancang sistem pengurangan planet, Raydafon akan sepadan dengan struktur nisbah kelajuan yang sesuai mengikut keperluan sebenar untuk memastikan penggunaan yang stabil dan cekap.

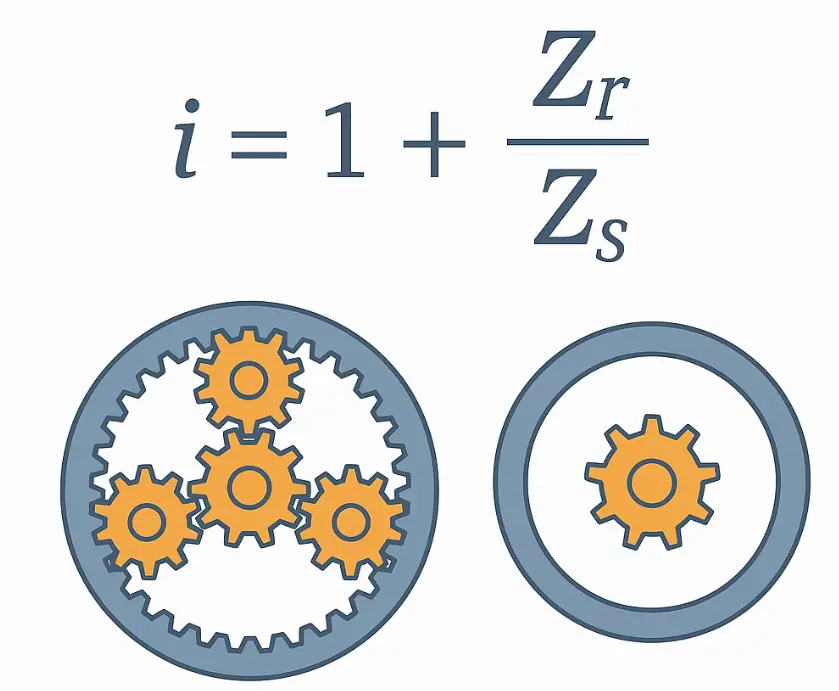

Formula untuk mengira nisbah penghantaran pengurangan planet sebenarnya tidak rumit. Struktur yang paling biasa adalah bahawa gear matahari aktif, cincin dalaman tetap, dan pembawa planet adalah output. Di bawah struktur ini, formula untuk mengira nisbah penghantaran adalah:

Nisbah Transmisi I = 1 + (ZR / ZS)

Di mana:

ZR adalah bilangan gigi di cincin dalaman

ZS adalah bilangan gigi di gear matahari

Untuk contoh mudah: jika bilangan gigi pada gear matahari adalah 20 dan bilangan gigi pada cincin dalaman adalah 60, maka nisbah penghantaran adalah:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Iaitu, motor berputar 4 kali, aci output berputar 1 kali, dan nisbah pengurangan ialah 4: 1.

Di dalam pengurangan planet yang direka oleh Raydafon, nisbah penghantaran yang biasa digunakan meliputi pelbagai 3: 1 hingga 100: 1, yang dicapai melalui gabungan struktur tunggal, dua peringkat atau tiga peringkat.

Struktur peringkat tunggal biasanya nisbah kelajuan ialah 3 ~ 10

Nisbah kelajuan struktur dua peringkat ialah 15 ~ 100

Struktur tiga peringkat sesuai untuk keadaan berkelajuan rendah berat yang memerlukan nisbah pengurangan yang lebih besar

Di samping mengira nisbah kelajuan, juga penting untuk diperhatikan bahawa kumpulan planet yang berbeza akan menanam geseran dalaman, yang akan memberi sedikit kesan terhadap kecekapan. Oleh itu, di bawah premis bahawa nisbah kelajuan membolehkan, cuba memilih kombinasi tahap rendah yang lebih efisien.

Raydafon boleh mencadangkan nisbah penghantaran yang munasabah dan tahap struktur berdasarkan kelajuan motor, keperluan kelajuan output, tork beban dan data lain yang disediakan oleh pelanggan, dan menyediakan lukisan parameter dan cadangan pemilihan untuk membantu anda mengelakkan kesilapan pada peringkat awal pemilihan dan memastikan operasi yang boleh dipercayai peralatan. Jika anda tidak pasti tentang pengiraan nisbah penghantaran, anda juga boleh menghubungi kami secara langsung dan kami akan membantu dalam mengira dan memadankan model yang sesuai.
