SWC-WH Tanpa Gandingan Universal Jenis Kimpalan Fleksibel

SWC-WH Tanpa Gandingan Universal Jenis Kimpalan Fleksibel

SWC-WH Raydafon Tanpa Jenis Kimpalan Fleksibel Gandingan Universal tidak anjal dikimpal gandingan universal menggunakan sambungan yang dikimpal untuk memastikan penghantaran yang boleh dipercayai, menjadikannya pilihan yang boleh dipercayai untuk aplikasi beban tinggi seperti peralatan metalurgi dan perlombongan. Kami adalah pengeluar gandingan fizikal di China. Sebagai pengeluar yang boleh dipercayai, kami menawarkan bekalan yang stabil dan boleh menyesuaikan butiran dengan spesifikasi peralatan anda. Untuk butiran harga, sila hubungi kami terus.
Kuk Dikimpal · Tiada Elemen Fleksibel · Sedia OEM

SWC-WH Tanpa Gandingan Universal Jenis Kimpalan Fleksi untukAci Pemacu Tugas Berat

Gandingan kardan jenis kimpalan tegar dibina untuk kilang gelek, kren, perlombongan dan pemacu metalurgi. Kuk yang dikimpal menghilangkan kelonggaran sendi berbolt. Galas jarum ketepatan memastikan geseran rendah. Bore 100–550 mm, tork sehingga 710 kN·m, keluli aloi 35CrMo, pengeluaran ISO 9001 di Ningbo, China.

membosankan100 – 550 mm
Tork Nominal1.25 – 710 kN·m
Sudut Lipat15° – 25°
bahanKeluli 35CrMo
MOQ1 keping
Masa Utama15 – 30 Hari

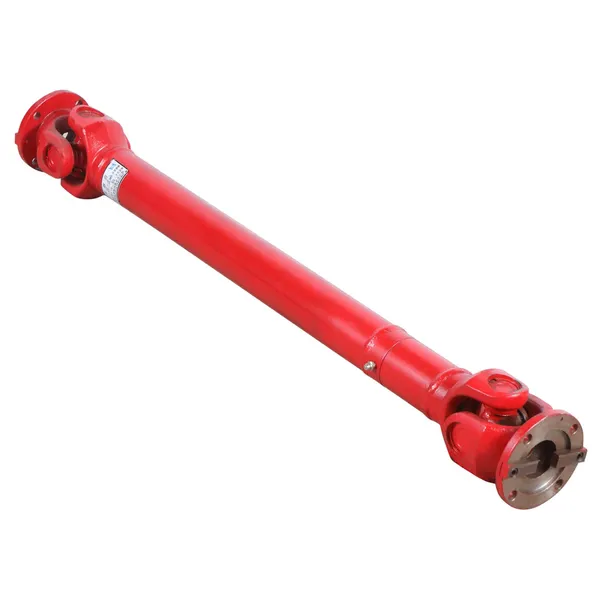

SWC-WH without flex welding type universal coupling welded yoke product photo

01Apakah SWC-WH Tanpa Gandingan Universal Jenis Kimpalan Fleksibel?

SWC-WH ialah agandingan sendi universal tegaryang menghantar tork melalui kuk yang dikimpal dan salib tengah berjalan pada galas jarum ketepatan. Tidak seperti gandingan jenis flex, ia mengandungitiada unsur elastik, jadi tiada getah, tiada pek spring dan tiada anggota flex pampasan untuk haus. Itu menjadikannya pilihan pilihan apabila pemanduan memerlukantork yang tinggi, rintangan hentakan yang tinggi dan hayat perkhidmatan yang panjangbukannya redaman kilasan.

Kuk yang dikimpal adalah perbezaan utama daripada reka bentuk kuk berbolted. Di bawah getaran berterusan, sendi yang dibolt boleh longgar, menyebabkan keresahan, tindak balas dan akhirnya kegagalan. Kimpalan mengalih keluar mod kegagalan itu sepenuhnya. Untuk pembeli sumbergandingan universal untuk aci pemacu perindustrian, ini diterjemahkan kepada lebih sedikit hentian penyelenggaraan dan jumlah kos pemilikan yang lebih rendah sepanjang hayat perkhidmatan gandingan.

Jika aplikasi anda memerlukan pematuhan kilasan dan bukannya ketegaran, bandingkan denganJenis kimpalan fleksibel standard SWC-BHatau jangka panjangJenis kimpalan lentur panjang SWC-CH, yang menambah elemen fleksibel antara dua kuk.

02Spesifikasi Teknikal SWC-WH: Julat Gergaji, Tork dan Penyelewengan

Jadual di bawah menyenaraikan setiap saiz standard dalam siri SWC-WH. Gunakannya untuk memadankan diameter aci anda, tork nominal yang diperlukan dan panjang pemasangan yang tersedia sebelum meminta sebut harga. Lubang, alur kunci dan panjang tersuai tersedia atas permintaan.

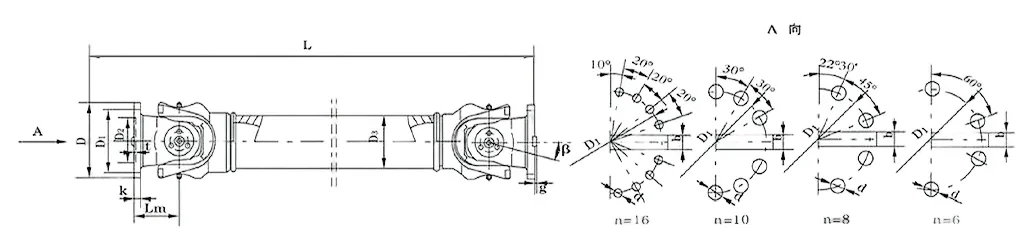

SWC-WH Tanpa Gandingan Universal Jenis Kimpalan Fleksi — Carta Saiz Penuh
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inersia (kg·m²) Berat (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Sudut Sahaja

SWC-WH mengimbangi salah jajaran sudut sehingga 15°–25°. Untuk perjalanan paksi, pasangkannya dengan aci spline gelongsor.

Pemilihan Tork

Gunakan faktor servis 1.5–2.5 pada tork nominal bergantung pada tahap kejutan dan kitaran tugas.

Padanan membosankan

Bor D1 js11 / D2 H7 standard yang disenaraikan di atas. Bore berpijak atau berseli tersuai tersedia.

Alternatif bebibir

Jika aci anda menggunakan antara muka bebibir, lihat bahagianJenis bebibir SWC-WFdalam siri yang sama.

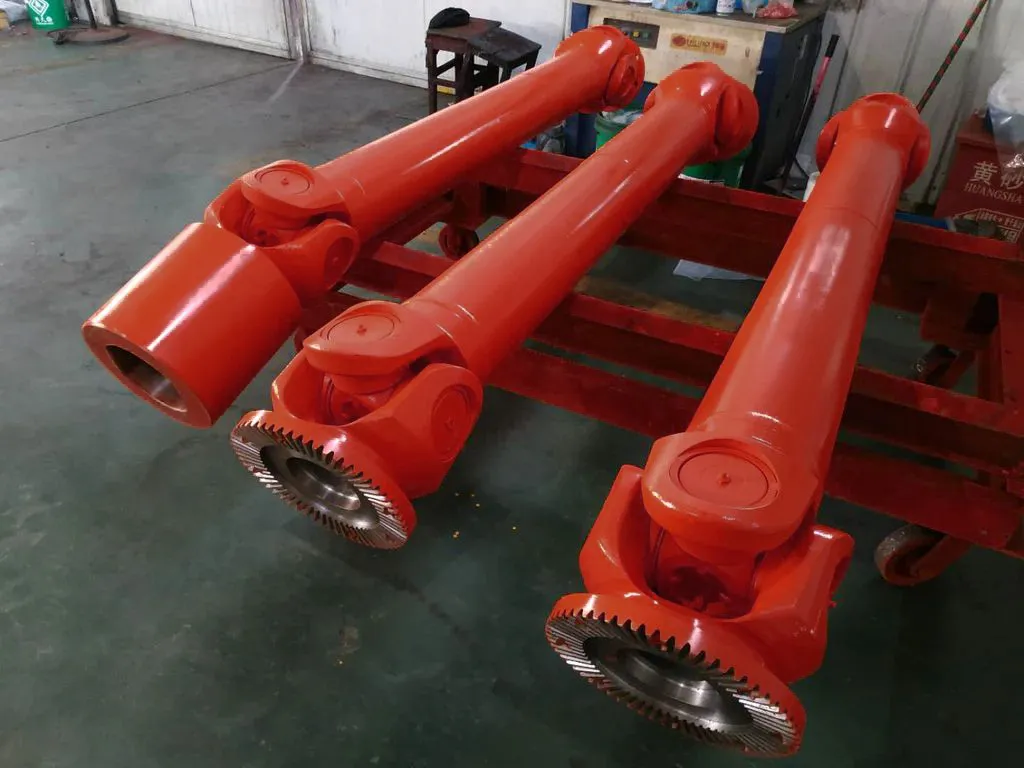

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Mengapa Pembeli Menentukan Gandingan Yoke Dikimpal untuk Jentera Tugas Berat

Jurutera perolehan memilih SWC-WH atas tiga sebab komersial:masa henti yang lebih rendah, kitaran penggantian yang lebih sedikit dan jumlah kos setiap jam operasi yang lebih rendah.

  • Tiada kelonggaran sendi berbolted.Kuk yang dikimpal menghilangkan mod kegagalan pengenduran getaran yang memendekkan hayat gandingan kuk berbolted dalam kilang gelek dan penghancur.
  • Ketumpatan tork yang tinggi.Tork nominal sehingga 710 kN·m dalam sampul padat, meliputi kebanyakan tugas aci pemacu yang berat.
  • Galas jarum ketepatan.Geseran rendah, kecekapan tinggi dan selang gris yang panjang mengurangkan buruh penyelenggaraan.
  • Keluli aloi 35CrMo.Dirawat haba untuk haus, keletihan dan rintangan kejutan dalam perlombongan, metalurgi dan persekitaran marin.
  • Toleransi sudut lebar.Pampasan 15°–25° mengurangkan kos penjajaran semasa pemasangan.
  • Reka bentuk yang boleh diservis.Bahagian haus yang boleh diganti memanjangkan hayat ekonomi gandingan melebihi satu kitaran penggantian.

04Tempat Gandingan SWC-WH Digunakan: Aplikasi dan Industri

SWC-WH ditentukan di mana sahaja gandingan tegar, tork tinggi mesti bertahan dengan kejutan dan getaran berterusan. Pemasangan biasa termasuk:

Kilang Penggulung Keluli Garisan Metalurgi Kren atas kepala Jentera Angkat Pelabuhan Penghantar Perlombongan Penghancur dan Pelantar Penggerudian Tujahan Marin Jentera Dek Simen dan Pemacu Kertas Bangku Ujian Tugas Berat Pemacu Tenaga Boleh Diperbaharui Garis Proses Kimia

Jika pemacu anda juga memerlukan anjakan paksi atau pematuhan kilasan, semak sepenuhnyajulat gandingan sejagatatau alternatifnyasiri gandingan gearsebelum menyatakan.

05Gandingan SWC-WH Tersuai: OEM, Label Peribadi dan Pengeluaran Berasaskan Lukisan

Raydafon ialah sebuahPengeluar gandingan universal OEM, bukan syarikat perdagangan. Penyesuaian dikendalikan di dalam kemudahan ISO 9001 kami sendiri di Ningbo, China.

Gerbang & Alur Kunci

D1 js11, D2 H7 atau toleransi tersuai. Kekunci selari, spline atau antara muka cakera mengecut.

Corak Bebibir

Bulatan bolt, diameter pandu dan kiraan bolt dipadankan dengan lukisan bebibir mengawan anda.

Panjang & Imbangan

Lmin dan panjang lanjutan. Gred keseimbangan dinamik untuk aci berkelajuan tinggi.

Salutan & Penandaan

Lukisan, oksida hitam, penyaduran zink. Papan nama dan penandaan label peribadi.

Hantar lukisan PDF, DWG, DXF atau STEP dengan dimensi aci dan kitaran tugas anda. Jurutera kami memulangkan cadangan bersaiz dan sebut harga dalam masa 24 jam.

06Kawalan Kualiti, Pensijilan dan Waranti 12 Bulan

Setiap gandingan SWC-WH melepasi laluan pemeriksaan yang didokumenkan sebelum penghantaran. Ini adalah jejak bukti yang diharapkan pembeli luar negara untuk kelulusan vendor dan pemeriksaan masuk.

  • Proses pembuatan yang diperakui ISO 9001
  • Pengesahan keluli masuk dan rekod rawatan haba
  • Laporan pemeriksaan dimensi untuk gerek, alur kunci dan Lmin
  • Pemeriksaan kimpalan pada sambungan kuk
  • Ujian kesesuaian galas dan putaran sebelum pembungkusan
  • Waranti terhad 12 bulan terhadap kecacatan pembuatan

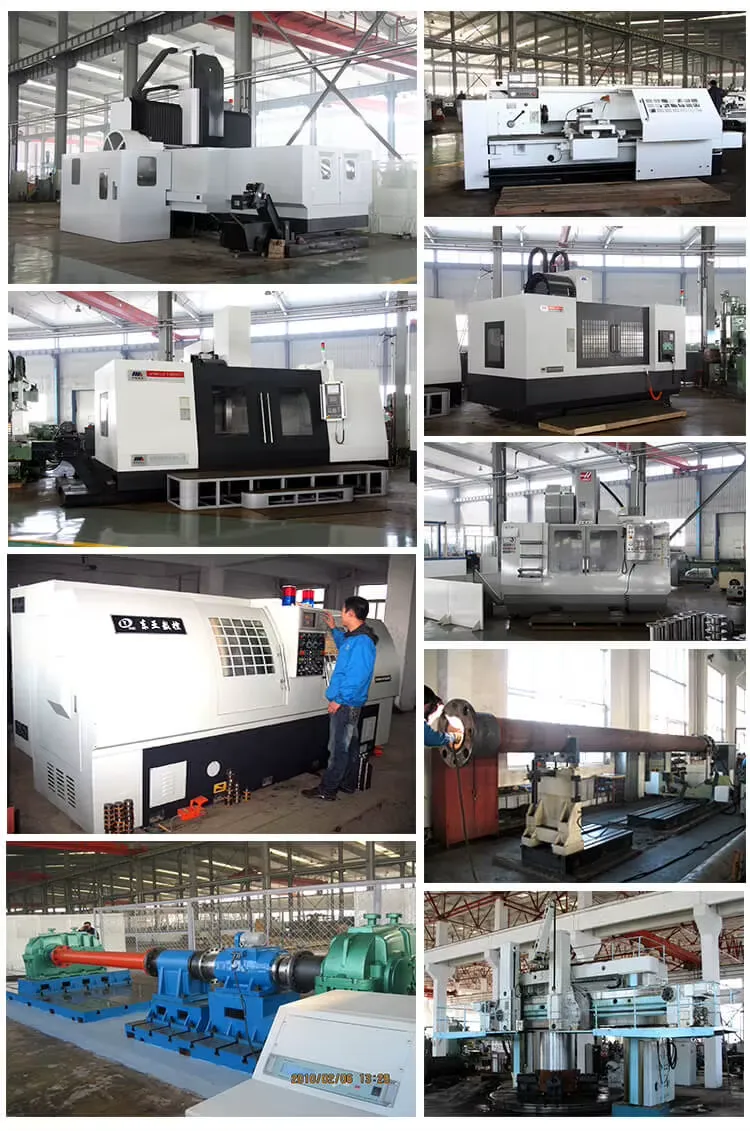

Raydafon universal coupling manufacturing workshop Ningbo China

07Cara Memesan: MOQ, Masa Utama, Pembungkusan dan Penghantaran

MOQ

1 keping untuk saiz standard. Harga volum dari 50 keping.

Masa Utama

15–30 hari selepas pengesahan pengeluaran dan deposit.

Pembungkusan

Sarung kayu, filem anti-karat VCI, bahan pengering, palet tersuai untuk saiz besar.

Penghantaran

Laut, udara atau ekspres. Syarat EXW / FOB / CIF / DDP tersedia.

Dokumen

CI, PL, CO, Borang A/E, sijil bahan, laporan dimensi.

Bayaran

T/T, L/C pada pandangan, dan terma lain yang boleh dirunding untuk pembeli berulang.

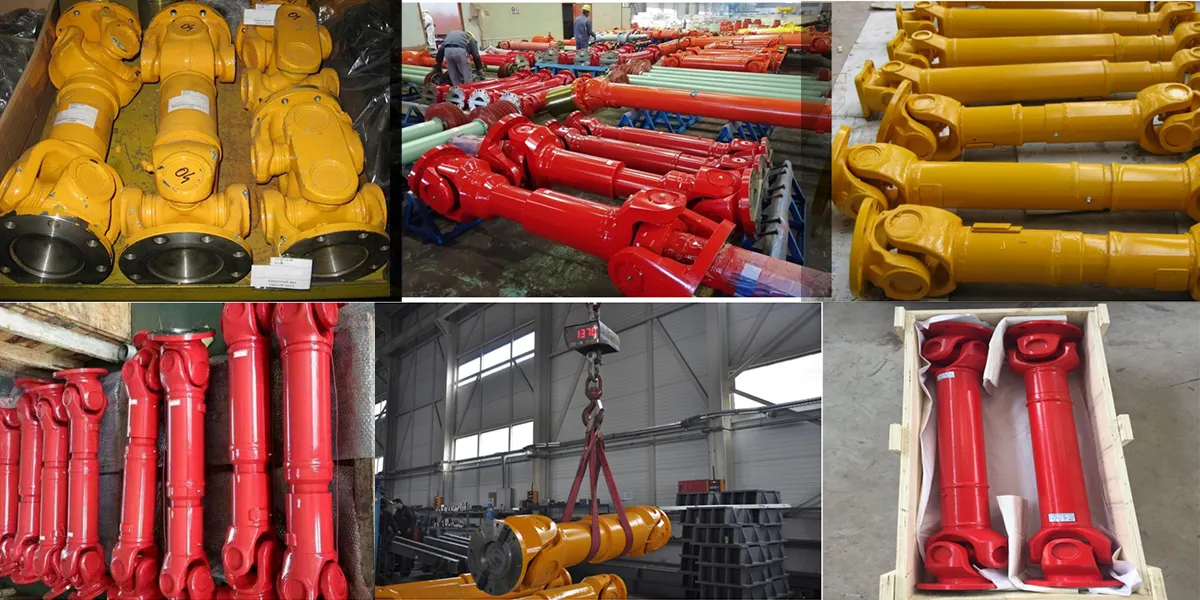

SWC-WH universal coupling inspection and assembly line

08Soalan Lazim Pembeli Gandingan Universal SWC-WH

Apakah maksud "tanpa jenis kimpalan lentur" pada gandingan SWC-WH?

Ini bermakna gandingan tidak mempunyai elemen elastik atau fleksibel dalam laluan tork, dan kuk disambungkan dengan kimpalan dan bukannya bolt. Ini menghilangkan kelonggaran sambungan bolt di bawah getaran dan meningkatkan ketegaran struktur. Ia adalah pilihan yang tepat untuk pemacu tork tinggi, kejutan tinggi di mana elemen fleksibel tidak diperlukan.

Apakah julat tork dan gerek siri SWC-WH?

Diameter lilitan 100–550 mm, tork nominal 1.25–710 kN·m, tork keletihan 0.63–355 kN·m, gerek piawai D1 57–426 mm. Bor tersuai dan aci berlangkah tersedia.

Apakah bahan dan galas yang digunakan?

Yoke dan bebibir ialah keluli aloi 35CrMo yang dirawat haba. Jurnal silang berjalan pada galas jarum ketepatan untuk mengurangkan geseran dan memanjangkan hayat perkhidmatan di bawah tugas industri yang berterusan.

Apakah sudut salah jajaran maksimum?

Bergantung pada saiz, 15° hingga 25° penjajaran sudut. SWC-WH tidak mengimbangi anjakan paksi — pasangkannya dengan spline gelongsor atau aci teleskopik jika perjalanan paksi wujud.

Adakah anda menawarkan gandingan OEM atau tersuai SWC-WH?

ya. Kami menyesuaikan gerek, alur kunci, corak bebibir, panjang, gred imbangan, rawatan permukaan dan papan nama. Hantar lukisan PDF, DWG, DXF atau STEP dan kami akan sebut harga dalam masa 24 jam.

Apakah MOQ, masa utama dan jaminan?

MOQ 1 keping untuk saiz standard. Masa utama 15–30 hari bergantung pada saiz dan penyesuaian. Waranti terhad 12 bulan terhadap kecacatan pembuatan.

Bagaimanakah saya boleh memilih saiz SWC-WH yang betul untuk aci pemacu saya?

Sediakan tork nominal, tork puncak, kelajuan, diameter aci, sudut salah jajaran dan kitaran tugas. Jurutera kami akan mengesyorkan saiz dengan faktor perkhidmatan yang betul. Anda juga boleh menyemak sepenuhnyapanduan pemilihan gandingan universalsebelum menghubungi kami.

Bolehkah saya mendapatkan sampel sebelum membuat pesanan pukal?

ya. Pesanan sampel diterima untuk saiz standard. Kos sampel dan pengangkutan disebut secara berasingan dan boleh dikreditkan terhadap pesanan pukal pertama.

Minta Sebut Harga Gandingan Universal SWC-WH

Hantar lukisan, tork dan kelajuan aci anda. Jurutera kami membalas dalam masa 24 jam dengan cadangan bersaiz dan harga kilang.
