Gear cacing dupleks

Spesifikasi produk

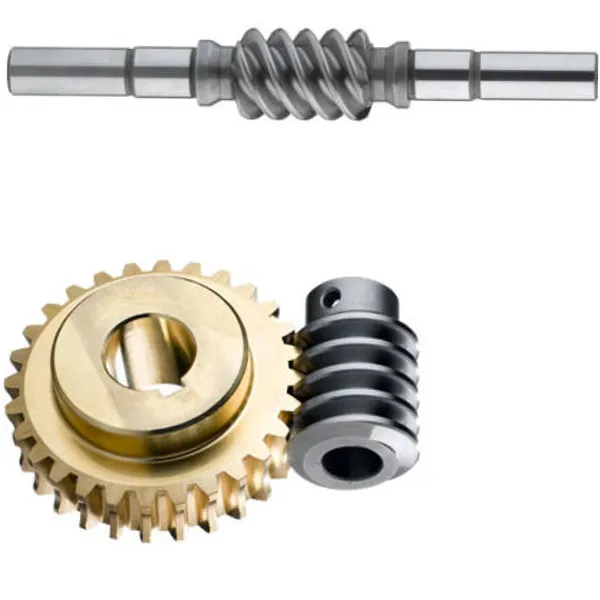

Gear cacing dupleks atau dual plumbum mempunyai cacing dengan sayap yang direka dengan modul dan diameter yang sedikit berbeza, mewujudkan sudut plumbum yang berbeza pada setiap profil gigi. Ini mengakibatkan ketebalan gigi secara beransur -ansur di sepanjang panjang cacing dan menyempitkan jurang benang, yang membolehkan kawalan tindak balas yang tepat.

Pada roda cacing, modul yang berbeza menghasilkan pekali pengubahsuaian tambahan yang unik dan diameter bulatan rolling pada setiap sayap, membentuk profil depan dan belakang yang berbeza. Walau bagaimanapun, ketebalan gigi dan jurang tetap konsisten di sekitar lilitan roda.

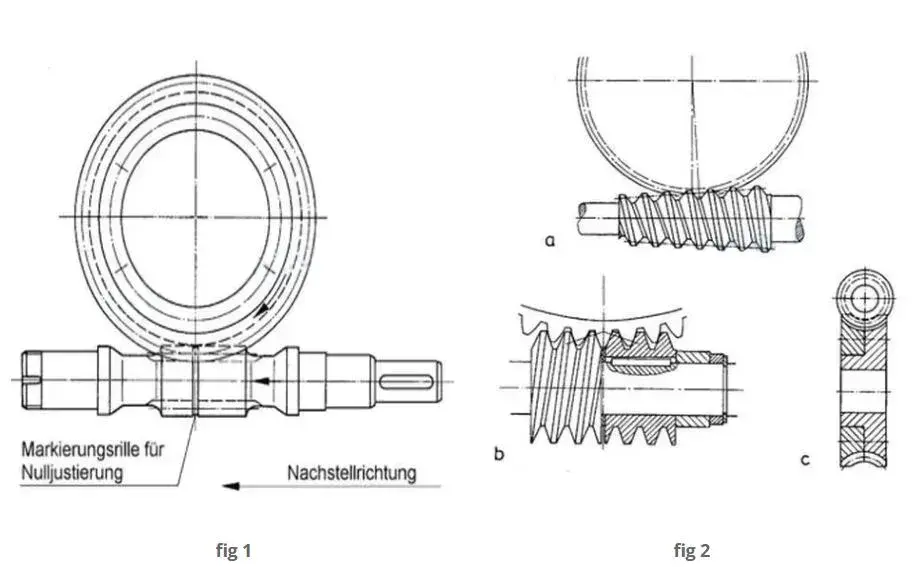

Backlash diselaraskan dengan mengalihkan cacing aksial untuk menyelaraskan ketebalan gigi yang sesuai dengan roda, mencapai tahap tindak balas yang dikehendaki (lihat Rajah 1). Kaedah ini membolehkan penalaan tindak balas yang mudah dan tepat semasa pemasangan dan pelarasan berterusan untuk gear yang dipakai tanpa menjejaskan hubungan gigi atau meshing.

Kaedah pelarasan tindak balas alternatif termasuk: mengubahsuai jarak pusat menggunakan hab eksentrik untuk aci cacing dan roda; secara paksi menggerakkan cacing tirus (Rajah 2a); Memisahkan cacing ke dalam dua bahagian yang boleh diputar atau beralih relatif kepada satu sama lain (sistem OTT, Rajah 2b); atau membahagikan roda ke dua cakera laras (Rajah 2C).

Nota Perhatian Perhimpunan

Gear Raydafon Duplex Worms kami mempunyai moduli gigi yang berbeza di sebelah kiri dan kanan, jadi gear cacing mesti diselaraskan dengan tepat semasa pemasangan. Berikut adalah beberapa langkah penting untuk diingat:

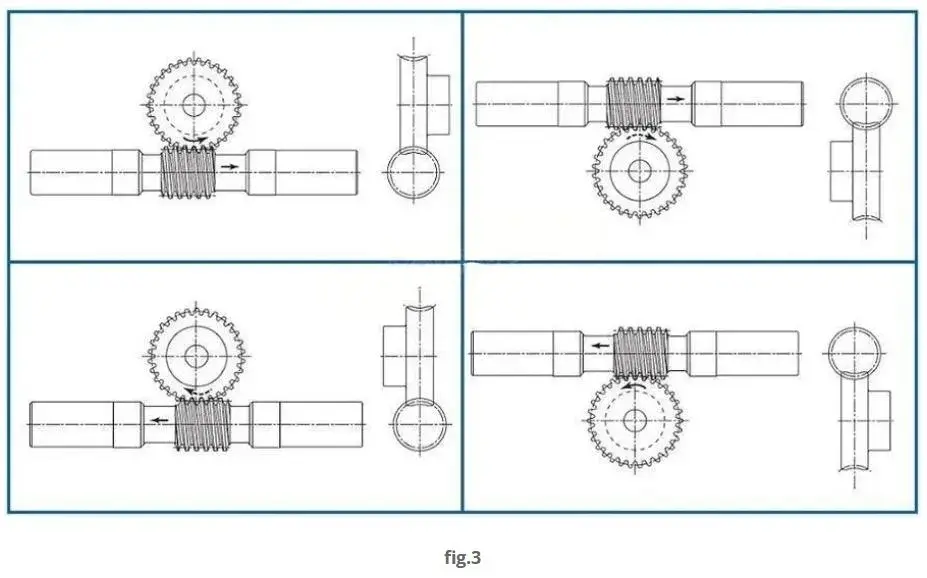

Sebelum pemasangan, periksa tanda arahan pemasangan. Setiap gear cacing dan gear cacing mempunyai anak panah di atasnya, iaitu pemasangan "kompas". Apabila memasang, dari depan, anda mesti memastikan bahawa anak panah gear cacing dan titik gear cacing ke arah yang sama (lihat Rajah 3). Jika arah anak panah dibalikkan atau tidak disengajakan, jarak tengah gear cacing akan terlalu besar dan ia tidak sesuai. Walaupun ia hampir tidak dipasang, gear meshing akan mempunyai masalah, dan ia tidak akan mengambil masa lama untuk gigi diketuk atau tersekat, yang akan melambatkan perkara!

Mengesahkan kedudukan rujukan

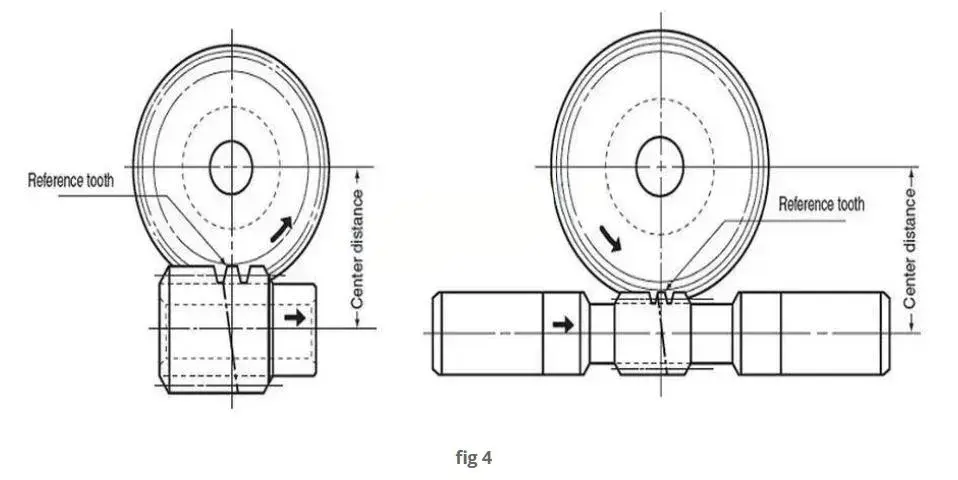

A V-Groove (60 °, 0.3 mm dalam) di pinggir hujung gigi cacing dupleks menandakan gigi rujukan. Set gear mencapai backlash hampir-sifar (± 0.045) apabila gigi rujukan ini sejajar dengan pusat putaran roda cacing pada jarak pusat yang ditentukan "A" (lihat Rajah 4).

Ciri -ciri produk

Raydafon, pengeluar lama dalam bidang penghantaran mekanikal di China, telah lama menjadi pembekal yang dipercayai dari banyak pengeluar jentera dengan menyediakan pelanggan dengan gear cacing dupleks berkualiti tinggi dengan harga yang berpatutan dengan ketukangan yang indah dari tuan rumahnya sendiri. Produk kami direka untuk keadaan kerja yang kompleks, dan tiga kelebihan teras menjadikan operasi peralatan lebih bimbang.

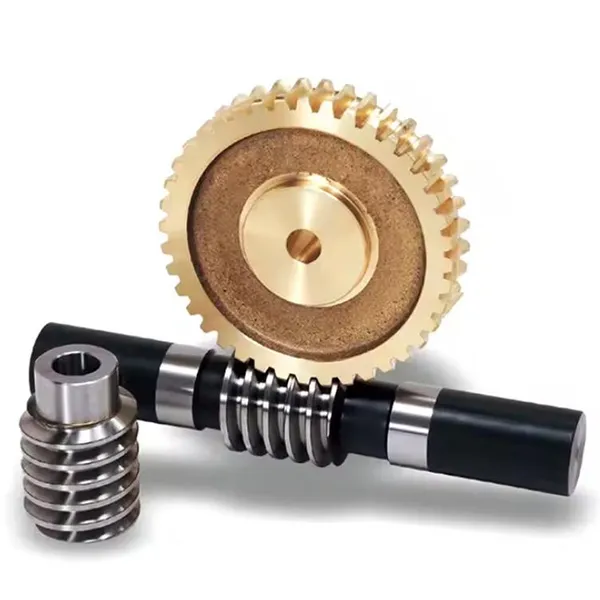

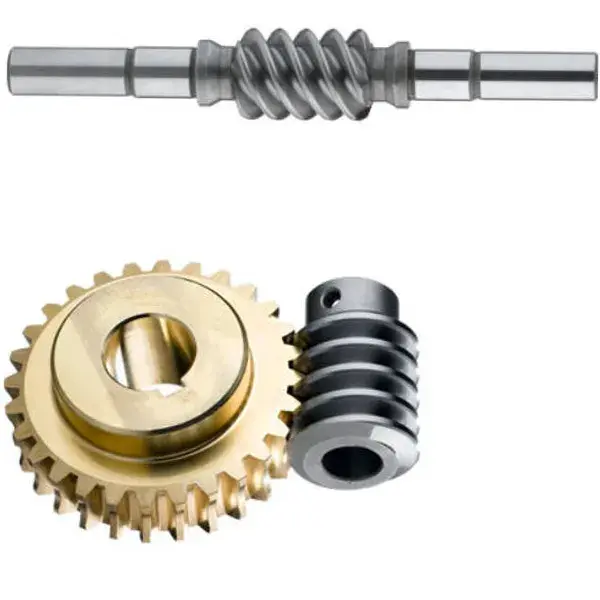

Reka bentuk modulus dwi, penghantaran yang lebih cekap: Raydafon's Duplex Worm Gears menggunakan moduli yang berbeza di permukaan gigi kiri dan kanan, sama seperti memasang "enjin dwi" pada peralatan. Gear cacing aloi tembaga berkekuatan tinggi dipadankan dengan cacing keluli aloi yang dipalsukan. Selepas lapan pengisaran manual, gigitan adalah ketat dan tidak tergelincir, dan kecekapan penghantaran adalah 20% lebih tinggi daripada gear cacing biasa. Kilang jentera tekstil di Zhejiang melaporkan bahawa selepas menggantikan gear cacing dupleks kami, penggunaan tenaga peralatan telah dikurangkan banyak.

Transmisi dua peringkat, tork tinggi dan bunyi yang rendah: struktur penghantaran dua peringkat yang unik menggandakan tork gear cacing dupleks, sambil mengekalkan bunyi yang berjalan lebih rendah. Sama ada penalaan ketepatan alat mesin berat atau operasi berterusan peralatan penyampaian yang besar, ia boleh dikendalikan dengan mudah. Kilang pemprosesan makanan di Guangdong mengatakan bahawa peralatan yang digunakan untuk membuat banyak bunyi ketika berjalan, tetapi selepas menukar produk kami, bengkel itu lebih tenang.
