Bagaimanakah Keadaan Beban Mempengaruhi Kebolehpercayaan Jangka Panjang Unit Kotak Gear Worm?

Selama dua dekad dalam industri penghantaran kuasa, soalan berulang daripada jurutera dan pengurus loji ialah: bagaimana keadaan beban mempengaruhi kebolehpercayaan jangka panjang unit kotak gear cacing? Jawapannya adalah asas kepada jangka hayat sistem dan jumlah kos pemilikan. Di Raydafon Technology Group Co., Limited, pasukan kejuruteraan kami telah mendedikasikan sumber yang signifikan untuk memahami perhubungan yang tepat ini melalui ujian yang ketat dalam analisis kilang dan lapangan kami. Profil beban yang ditemui oleh kotak gear bukan sekadar spesifikasi pada lembaran data; ia adalah naratif yang menentukan kehidupan operasinya. Akotak gear cacingdihargai kerana penggandaan tork nisbah tinggi yang padat, keupayaan mengunci sendiri dan operasi yang lancar.

Walau bagaimanapun, sentuhan gelongsornya yang unik antara cacing dan roda menjadikannya sangat sensitif terhadap cara beban digunakan dari semasa ke semasa. Salah faham atau memandang rendah keadaan beban—sama ada kejutan, beban berlebihan atau pemasangan yang tidak betul—adalah punca utama di sebalik kehausan pramatang, kehilangan kecekapan dan kegagalan bencana. Penyelaman mendalam ini meneroka mekanik di sebalik haus akibat beban, menggariskan tindak balas kejuruteraan produk kami, dan menyediakan rangka kerja untuk memaksimumkan hayat perkhidmatan kotak gear anda, memastikan pelaburan dalam komponen kami memberikan prestasi yang boleh dipercayai selama beberapa dekad.

---

Jadual Kandungan

• Apakah Hubungan Antara Tekanan Beban dan Mekanisme Pakai dalam Kotak Gear Worm?
• Bagaimanakah Reka Bentuk Kotak Gear Worm Kami Mengurangkan Kesan Beban Buruk?
• Apakah Parameter Beban Utama yang Perlu Dikira Jurutera untuk Kebolehpercayaan?
• Bagaimanakah Penyelenggaraan dan Pemasangan yang Betul Boleh Menangani Kehausan Berkaitan Beban?
• Ringkasan: Memastikan Kebolehpercayaan Jangka Panjang Melalui Kesedaran Beban
• Soalan Lazim (FAQ)

---

Apakah Hubungan Antara Tekanan Beban dan Mekanisme Pakai dalam Kotak Gear Worm?

Kebolehpercayaan jangka panjang mana-mana kotak gear cacing adalah fungsi langsung kitaran tegasan yang dikenakan ke atas komponen dalamannya. Tidak seperti gear taji dengan sentuhan bergolek terutamanya, cacing dan roda terlibat dalam tindakan gelongsor yang ketara. Geseran gelongsor ini menjana haba dan merupakan punca kebanyakan fenomena haus. Keadaan beban secara langsung menguatkan kesan ini. Mari kita membedah mekanisme haus utama yang diburukkan lagi oleh beban. Walau bagaimanapun, untuk memahami sepenuhnya perkara ini, kita mesti terlebih dahulu memetakan keseluruhan perjalanan tekanan daripada aplikasi kepada kegagalan.

Laluan Tekanan: Daripada Beban Gunaan kepada Kegagalan Komponen

Apabila permintaan tork luaran diletakkan pada aci keluaran, ia memulakan rantaian tindak balas mekanikal yang kompleks di dalamkotak gear cacing. Ini bukan tindakan tuas yang mudah. Laluan adalah penting untuk mendiagnosis kegagalan dan mereka bentuk untuk daya tahan.

• Langkah 1: Penukaran Tork & Tekanan Sentuhan.Daya kilas masukan pada cacing ditukar kepada daya biasa pada rusuk gigi roda cacing. Daya ini, dibahagikan dengan kawasan sentuhan segera (elips sempit sepanjang gigi), menciptaTekanan sentuhan Hertzian. Tekanan ini boleh mencapai tahap yang luar biasa tinggi, selalunya melebihi 100,000 PSI dalam unit kompak.
• Langkah 2: Penjanaan Medan Tekanan Subpermukaan.Tekanan permukaan yang sengit ini mewujudkan medan tegasan triaksial di bawah permukaan. Tegasan ricih maksimum tidak berlaku pada permukaan, tetapi sedikit di bawahnya. Kawasan bawah permukaan ini adalah tempat retakan keletihan bermula di bawah beban kitaran.
• Langkah 3: Penjanaan Haba Geseran.Pada masa yang sama, gerakan gelongsor cacing terhadap roda menukarkan sebahagian daripada kuasa yang dihantar kepada haba geseran. Kadar penjanaan haba adalah berkadar dengan beban, halaju gelongsor, dan pekali geseran.
• Langkah 4: Tekanan Filem Pelincir.Filem pelincir yang memisahkan permukaan logam tertakluk kepada tekanan melampau (EP). Kelikatan filem melonjak seketika di bawah tekanan ini, tetapi integritinya adalah yang terpenting. Lebihan beban boleh menyebabkan filem runtuh.
• Langkah 5: Pemindahan Tekanan kepada Struktur Sokongan.Daya akhirnya dipindahkan ke perumah kotak gear melalui galas dan aci. Pesongan perumahan di bawah beban boleh menjajarkan keseluruhan jejaring, mengubah laluan tegasan secara bencana.

Jadual Komprehensif Mekanisme Haus dan Pencetus Bebannya

Mekanisme Pakai	Pencetus Beban Utama	Proses & Gejala Fizikal	Kesan Kebolehpercayaan Jangka Panjang
Pakai Melelas	Lebihan Beban Berkekalan; Pelincir Tercemar di bawah Beban	Zarah keras atau asperities dipaksa masuk ke dalam bahan roda lembut (gangsa), pemotongan mikro dan bahan pembajak. Membawa kepada penampilan yang digilap, mendapat markah, tindak balas yang meningkat, dan zarah gangsa dalam minyak.	Kehilangan ketepatan profil gigi secara beransur-ansur. Nisbah sentuhan yang dikurangkan membawa kepada tekanan yang lebih tinggi pada profil yang tinggal, mempercepatkan fasa haus berikutnya. Penyebab utama penurunan kecekapan dari semasa ke semasa.
Haus Pelekat (Lecet)	Beban Kejutan Akut; Lebihan Beban Teruk; Pelinciran Kebuluran di bawah Beban	Filem pelincir EP pecah, menyebabkan kimpalan setempat cacing dan asperities roda. Kimpalan ini segera dicukur, mengoyakkan bahan daripada roda yang lebih lembut. Kelihatan sebagai permukaan kasar, koyak dan perubahan warna yang teruk.	Selalunya, mod kegagalan pantas yang dahsyat. Boleh memusnahkan set gear dalam beberapa minit atau jam dari peristiwa beban lampau. Mewakili pecahan lengkap rejim pelinciran yang direka.
Keletihan Permukaan (Pitting)	Beban Kelesuan Kitaran Tinggi; Puncak Beban Berulang Berulang	Tegasan ricih bawah permukaan daripada tekanan sentuhan kitaran menyebabkan permulaan retakan mikro. Retakan merebak ke permukaan, melepaskan lubang kecil. Muncul sebagai kawah kecil, biasanya berhampiran garisan padang. Kedengaran sebagai bunyi yang semakin meningkat dengan operasi.	Kerosakan progresif yang bertambah buruk apabila lubang menghasilkan penumpu tekanan untuk pitting selanjutnya. Akhirnya membawa kepada makro-pitting dan spalling, di mana kepingan besar bahan tertanggal, menyebabkan getaran dan potensi rampasan.
Pakai Termo-Mekanikal	Beban Tinggi Berkekalan yang membawa kepada Pemanasan Terlalu Kronik	Haba geseran yang berlebihan melembutkan bahan roda cacing, mengurangkan kekuatan hasilnya. Beban itu kemudian menyebabkan aliran plastik gangsa, memesongkan profil gigi. Selalunya disertai dengan pengkarbonan minyak dan kegagalan meterai.	Kemerosotan bahan asas. Geometri gear diubah secara kekal, membawa kepada salah jajaran, perkongsian beban tidak sekata, dan lata pantas ke dalam mod kegagalan yang lain. Pemulihan adalah mustahil; penggantian diperlukan.
Keresahan & Brinelling Palsu (Bearing)	Lebihan Statik; Getaran di bawah Beban; Beban Pemasangan yang Tidak Betul	Pergerakan mikro berayun antara perlumbaan galas dan elemen bergolek di bawah beban statik berat atau getaran menghasilkan serpihan haus. Muncul sebagai corak terukir atau lekukan pada laluan perlumbaan, walaupun tanpa putaran.	Kegagalan galas pramatang, yang kedua membolehkan aci tidak jajaran. Penyimpangan ini kemudiannya mendorong pemuatan tekanan tinggi yang tidak sekata pada jejaring gear, mewujudkan senario kegagalan dwi-titik.

Peranan Spektrum Beban dan Kitaran Tugas

Beban dunia nyata jarang berterusan. Memahami spektrum beban—taburan tahap beban yang berbeza dari semasa ke semasa—adalah penting untuk meramalkan kehidupan. Analisis kilang kami di Raydafon Technology Group Co., Limited menggunakan Peraturan Penambang kerosakan keletihan terkumpul untuk menilai ini.

• Tugas Berterusan pada Muatan Berkadar:Garis dasar. Pemakaian berjalan secara dijangka berdasarkan pelinciran dan penjajaran. Kehidupan ditentukan oleh pengumpulan beransur-ansur keletihan permukaan.
• Tugas Berselang-seli dengan Berhenti Mula-Larap:Inersia tinggi mula mengenakan beban puncak seketika beberapa kali tork larian. Setiap permulaan adalah beban kejutan mini, mempercepatkan haus pelekat dan keletihan. Ujian kami menunjukkan ini boleh mengurangkan hayat sebanyak 40-60% berbanding dengan tugas berterusan jika tidak diambil kira dalam saiz.
• Beban Boleh Ubah (cth., Penghantar dengan Berat Bahan Berubah):Beban turun naik menghasilkan amplitud tegasan yang berbeza-beza. Ini lebih merosakkan daripada beban min tetap dengan nilai purata yang sama disebabkan oleh kesan keletihan. Kekerapan dan amplitud ayunan adalah titik data utama yang kami minta daripada pelanggan.
• Tugas Pembalikan:Beban yang dikenakan dalam kedua-dua arah putaran menghilangkan tempoh "rehat" untuk permukaan sentuhan pada satu sisi gigi, dengan berkesan menggandakan kitaran tekanan. Ia juga mencabar sistem pelinciran untuk melindungi kedua-dua rusuk secara sama rata.

Di kilang kami di Raydafon Technology Group Co., Limited, kami mensimulasikan spektrum tepat ini. Kami menundukkan prototaip kotak gear cacing kami kepada kitaran keletihan yang diprogramkan yang mereplikasi perkhidmatan bertahun-tahun dalam beberapa minggu. Ini membolehkan kami mengenal pasti ambang beban yang tepat di mana mekanisme haus beralih daripada jinak kepada merosakkan, dan mereka bentuk unit standard kami dengan margin operasi yang selamat jauh di bawah ambang itu.

Data empirikal ini adalah asas kepada jaminan kebolehpercayaan kami, mengubah konsep abstrak "beban" menjadi parameter reka bentuk yang boleh diukur untuk setiap kotak gear cacing yang kami hasilkan. Matlamatnya adalah untuk memastikan bahawa unit kami bukan sahaja bertahan dalam beban undian tetapi secara intrinsiknya teguh terhadap sejarah beban aplikasi industri yang tidak dapat diramalkan, di mana peristiwa beban lampau bukan soal "jika" tetapi "bila."

---

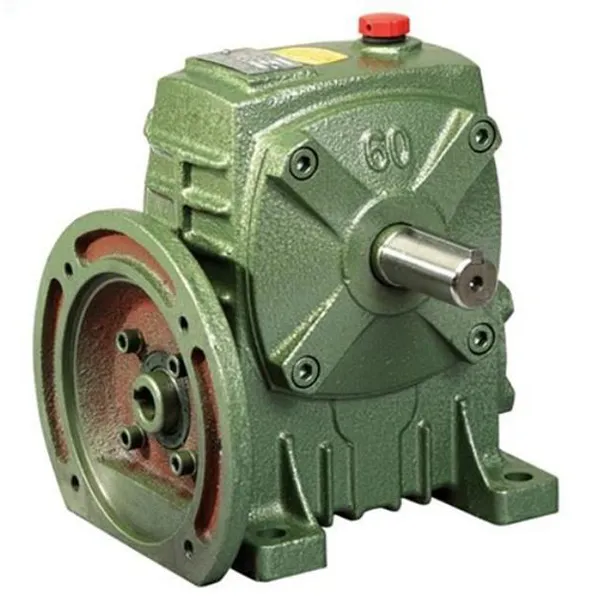

Bagaimanakah Reka Bentuk Kotak Gear Worm Kami Mengurangkan Kesan Beban Buruk?

Di Raydafon Technology Group Co., Limited, falsafah reka bentuk kami adalah proaktif: kami merekayasa unit kotak gear cacing kami bukan sahaja untuk penarafan beban statik, tetapi untuk realiti kehidupan aplikasi yang dinamik dan sering keras. Setiap pilihan bahan, pengiraan geometri dan proses pemasangan dioptimumkan untuk menahan mekanisme haus berkaitan beban yang diterangkan sebelum ini. Berikut ialah pecahan reka bentuk utama dan strategi pembuatan kami, dikembangkan untuk menunjukkan kedalaman pendekatan kami.

Kejuruteraan Bahan dan Pertahanan Metalurgi

Pertahanan kita terhadap beban bermula pada peringkat atom. Gandingan bahan adalah penghalang pertama dan paling kritikal.

• Cacing (Aci Input) Spesifikasi:
  • Bahan Teras:Kami menggunakan keluli pengerasan kes seperti 20MnCr5 atau 16MnCr5. Ini menyediakan teras yang kuat dan mulur untuk menahan beban lentur dan kilasan tanpa patah rapuh.
  • Rawatan Permukaan:Cacing dikarburkan atau dikarbonitridkan hingga kedalaman 0.5-1.2mm (bergantung pada modul), kemudian dikisar dengan ketepatan. Ini menghasilkan permukaan yang sangat keras (58-62 HRC) untuk menahan haus lelasan dan pelekat.
  • Kemasan:Selepas mengisar, kami menggunakan proses superfinishing atau menggilap untuk mencapai kekasaran permukaan (Ra) lebih baik daripada 0.4 μm. Permukaan yang lebih licin mengurangkan pekali geseran secara langsung, merendahkan haba geseran yang dijana di bawah beban dan meningkatkan pembentukan filem pelincir.
• Spesifikasi Roda Cacing:
• Komposisi aloi:Kami menggunakan gangsa fosforus tuang berterusan premium (CuSn12). Kami mengawal ketat kandungan timah (11-13%) dan tahap fosforus untuk mengoptimumkan kekuatan, kekerasan dan kebolehtuangan. Unsur surih seperti nikel boleh ditambah untuk struktur butiran yang dipertingkatkan.
• Proses Pengilangan:Kami menggunakan tuangan emparan atau tuangan berterusan untuk menghasilkan kosong dengan struktur butiran yang padat, tidak berliang dan homogen. Ini menghapuskan kelemahan dalaman yang boleh menjadi titik permulaan retak di bawah beban kitaran.
• Pemesinan & Kawalan Kualiti:Setiap roda dimesin pada mesin hobbing CNC. Kami melakukan semakan dimensi 100% dan menggunakan ujian penembus pewarna pada lot kritikal untuk memastikan tiada kecacatan tuangan terdapat di kawasan akar gigi, zon tekanan lentur yang paling tinggi.

Pengoptimuman Geometri untuk Pengagihan Beban Unggul

Geometri ketepatan memastikan beban dikongsi sekata yang mungkin, mengelakkan kepekatan tegasan yang merosakkan.

• Pengubahsuaian Profil Gigi (Petua dan Pelepasan Akar):Kami sengaja mengubah suai profil involute yang ideal. Kami melegakan sedikit bahan di hujung dan akar gigi roda cacing. Ini menghalang sentuhan tepi semasa masuk dan keluar jaringan dalam keadaan terpesong atau tidak sejajar—realiti biasa di bawah beban tinggi. Ini memastikan beban dibawa merentasi bahagian tengah gigi yang teguh.
• Pengoptimuman Sudut Plumbum dan Sudut Tekanan:Sudut plumbum cacing dikira bukan sahaja untuk nisbah, tetapi untuk kecekapan dan kapasiti beban. Sudut plumbum yang lebih besar meningkatkan kecekapan tetapi boleh mengurangkan kecenderungan mengunci diri. Kami mengimbangi ini berdasarkan aplikasi. Sudut tekanan standard kami biasanya 20° atau 25°. Sudut tekanan yang lebih besar menguatkan akar gigi (kekuatan lentur yang lebih baik) tetapi sedikit meningkatkan beban galas. Kami memilih sudut optimum untuk kelas tork unit.
• Analisis dan Pengoptimuman Corak Kenalan:Semasa fasa prototaip kami, kami menjalankan ujian corak hubungan terperinci menggunakan filem tekanan digital biru Prusia atau moden. Kami melaraskan tetapan dan penjajaran hob untuk mencapai corak sentuhan berpusat dan bujur yang meliputi 60-80% rusuk gigi dalam keadaan yang dimuatkan. Corak punggah yang sempurna tidak bermakna; kami mengoptimumkan untuk corak di bawah beban reka bentuk.

Aspek Reka Bentuk	Spesifikasi & Proses Kami	Faedah Kejuruteraan untuk Pengendalian Beban	Cara Ia Mengurangkan Pemakaian Tertentu
Bahan & Rawatan Cacing	Keluli Pengerasan Kes (cth., 20MnCr5), Dikarburkan hingga kedalaman 0.8mm, Kekerasan 60±2 HRC, Superfinished hingga Ra ≤0.4μm.	Kekerasan permukaan yang melampau menahan lelasan; teras tegar menghalang kegagalan aci di bawah beban kejutan; permukaan licin mengurangkan haba geseran.	Secara langsung memerangi haus yang melelas dan pelekat. Mengurangkan pekali geseran, pembolehubah utama dalam persamaan penjanaan haba (Q ∝ μ * Beban * Halaju).
Bahan Roda Cacing	Fosfor Gangsa CuSn12 Tuangan Berterusan, Tuang Emparan untuk ketumpatan, Kekerasan 90-110 HB.	Imbangan optimum kekuatan dan kesesuaian. Gangsa yang lebih lembut boleh membenamkan pelelas kecil dan menyesuaikan diri dengan profil cacing di bawah beban, meningkatkan sentuhan.	Memberi pelinciran yang wujud. Kesesuaiannya membantu mengagihkan beban dengan lebih sekata walaupun di bawah sedikit salah jajaran, mengurangkan risiko pitting.
Reka Bentuk Perumahan	Besi Tuang GG30, ribbing dioptimumkan Analisis Elemen Terhad (FEA), Permukaan pelekap bermesin dan penjajaran gerek dalam satu persediaan.	Ketegaran maksimum meminimumkan pesongan di bawah beban terlampau berat. Mengekalkan penjajaran aci yang tepat, yang penting untuk pengagihan beban yang sekata di seluruh muka gigi penuh.	Menghalang pemuatan tepi yang disebabkan oleh flex perumahan. Pemuatan tepi mewujudkan tekanan sentuhan tinggi setempat, punca langsung pitting dan spalling pramatang.
Sistem Galas	Aci Keluaran: Galas Penggelek Tirus Berpasangan, pra-muat. Aci Input: Galas Bebola Alur Dalam + Galas Tujah. Semua galas adalah pelepasan C3 untuk julat suhu industri.	Penggelek tirus mengendalikan beban jejarian dan paksi yang tinggi secara serentak. Pra-beban menghilangkan kelegaan dalaman, mengurangkan permainan aci di bawah arah beban yang berbeza-beza.	Menghalang pesongan aci dan apungan paksi. Kegagalan galas akibat beban lampau adalah punca utama kegagalan jaringan gear sekunder. Sistem ini memastikan integriti kedudukan aci.
Kejuruteraan Pelinciran	Minyak berasaskan Polyglycol (PG) atau Polyalphaolefin (PAO) sintetik dengan bahan tambahan EP/anti haus yang tinggi. Isipadu minyak tepat dikira untuk pelinciran percikan optimum dan kapasiti haba.	Minyak sintetik mengekalkan kelikatan yang stabil pada julat suhu yang lebih luas, memastikan kekuatan filem semasa permulaan sejuk dan operasi panas. Bahan tambahan EP tinggi menghalang keruntuhan filem di bawah beban kejutan.	Mengekalkan filem pelinciran elastohidrodinamik (EHL) di bawah semua keadaan beban yang direka bentuk. Ini adalah satu-satunya penghalang yang paling berkesan terhadap haus pelekat (melecet).
Perhimpunan & Larian Masuk	Pemasangan suhu terkawal, pra-beban galas yang disahkan. Setiap unit menjalani prosedur larian masuk tanpa beban dan dimuatkan sebelum penghantaran untuk meletakkan corak sesentuh.	Menghapuskan ralat pemasangan yang menyebabkan tekanan dalaman. Run-in memakai perlahan-lahan dalam gear dalam keadaan terkawal, mewujudkan corak sentuhan galas beban yang optimum dari hari pertama.	Menghalang kegagalan "kematian bayi". Larian masuk yang betul melancarkan asperities, mengagihkan beban awal secara sama rata dan menyediakan unit untuk beban berkadar penuh di medan.

Pengurusan Terma: Menghilangkan Haba Beban

Memandangkan beban menghasilkan geseran, dan geseran menghasilkan haba, menguruskan haba adalah menguruskan simptom beban. Reka bentuk kami melangkaui perumahan bersirip ringkas.

• Perumahan Bersirip Standard:Luas permukaan dimaksimumkan melalui reka bentuk sirip aerodinamik berdasarkan simulasi terma. Ini mencukupi untuk kebanyakan aplikasi dalam penarafan mekanikal.
• Pilihan Penyejukan untuk Beban Terma Tinggi:
  • Kipas Luar (Sambungan Aci Cacing):Pilihan yang mudah dan berkesan untuk meningkatkan aliran udara ke atas perumahan, biasanya meningkatkan pelesapan haba sebanyak 30-50%.
  • Tudung Kipas (Kafan):Menghalakan udara dari kipas dengan tepat ke bahagian terpanas perumahan (biasanya di sekitar kawasan galas).
  • Jaket Penyejuk Air:Untuk kitaran tugas yang melampau atau suhu ambien yang tinggi, perumah berjaket tersuai membenarkan penyejuk yang beredar untuk mengeluarkan haba secara langsung. Ini boleh menggandakan atau tiga kali ganda kapasiti haba berkesan unit.
  • Sistem Peredaran Minyak dengan Penyejuk Luaran:Untuk unit terbesar, kami menawarkan sistem di mana minyak dipam melalui minyak udara luaran atau penyejuk minyak air, mengekalkan suhu minyak yang malar dan optimum tanpa mengira beban.

Komitmen kami di kilang kami adalah untuk mengawal setiap pembolehubah. Daripada analisis spektrografi jongkong gangsa masuk hingga pemeriksaan pengimejan terma terakhir semasa ujian run-in yang dimuatkan, kotak gear cacing kami dibina untuk menjadi rakan kongsi yang boleh dipercayai dalam aplikasi anda yang paling mencabar. Nama Raydafon Technology Group Co., Limited pada unit menandakan komponen yang direka bentuk dengan pemahaman empirikal yang mendalam tentang cara keadaan beban mempengaruhi kebolehpercayaan jangka panjang. Kami bukan sahaja membekalkan kotak gear; kami membekalkan sistem yang direka bentuk untuk menyerap, mengedar dan menghilangkan tenaga mekanikal aplikasi anda secara boleh dijangka dan selamat sepanjang hayat reka bentuknya.

---

Apakah Parameter Beban Utama yang Perlu Dikira Jurutera untuk Kebolehpercayaan?

Memilih kotak gear cacing yang betul adalah latihan ramalan. Untuk menjamin kebolehpercayaan jangka panjang, jurutera mesti bergerak melangkaui pengiraan "kuasa kuda dan nisbah" yang mudah dan menganalisis profil beban yang lengkap. Salah guna, selalunya disebabkan oleh penilaian beban yang tidak lengkap, merupakan punca utama kegagalan medan. Di sini, kami menggariskan parameter kritikal yang dinilai oleh pasukan teknikal kami apabila saiz kotak gear cacing untuk pelanggan, memberikan metodologi terperinci di sebalik setiap kotak gear.

Pengiraan Asas: Tork Output Diperlukan (T2)

Ini kelihatan asas, tetapi ralat adalah perkara biasa. Ia mesti torkpada aci keluaran kotak gear.

• Formula:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (kecekapan). Atau dari prinsip pertama: T2 = Daya (N) * Jejari (m) untuk win; atau T2 = (Tarik Penghantar (N) * Jejari Drum (m)).
• Kesilapan Biasa:Menggunakan kuasa kuda motor dan kelajuan input tanpa mengira kerugian kecekapan melalui sistem (kotak gear lain, tali pinggang, rantai) sebelum kotak gear cacing kami. Sentiasa ukur atau kira tork pada titik sambungan ke aci input atau output kami.

Pengganda Tidak Boleh Dirunding: Faktor Perkhidmatan (SF) - Penyelaman Dalam

Faktor Perkhidmatan ialah bahasa universal untuk mengambil kira kekerasan dunia sebenar. Ia adalah pengganda yang digunakan untuk yang dikiratork keluaran yang diperlukan (T2)untuk menentukantork berkadar kotak gear minimum yang diperlukan.

Pemilihan Faktor Perkhidmatan adalah berdasarkan penilaian sistematik tiga kategori utama:

1. Ciri-ciri Sumber Kuasa (Penggerak Utama):
   • Motor Elektrik (AC, 3 fasa):SF = 1.0 (asas). Walau bagaimanapun, pertimbangkan:
     • Inersia Tinggi Bermula:Motor yang memacu beban inersia tinggi (kipas, dram besar) boleh menarik 5-6x FLC semasa permulaan. Tork sementara ini dihantar. Tambahkan 0.2-0.5 pada SF atau gunakan pemula lembut/VFD.
     • Bilangan Mula/Jam:Lebih daripada 10 permulaan setiap jam merupakan tugas permulaan yang berat. Tambahkan 0.3 kepada SF.
   • Enjin Pembakaran Dalaman:Disebabkan oleh denyutan tork dan potensi renjatan daripada penglibatan secara tiba-tiba (clutch), SF minimum 1.5 adalah tipikal.
   • Motor Hidraulik:Umumnya licin, tetapi berpotensi untuk lonjakan tekanan. SF biasanya 1.25-1.5 bergantung pada kualiti injap kawalan.
2. Ciri-ciri Mesin Didorong (Beban):Ini adalah kategori paling kritikal.
   • Beban Seragam (SF 1.0):Tork yang stabil dan boleh diramal. Contoh: Penjana elektrik, penghantar kelajuan malar dengan berat teragih sama rata, pengadun dengan cecair kelikatan seragam.
   • Beban Kejutan Sederhana (SF 1.25 - 1.5):Operasi tidak teratur dengan puncak berkala yang boleh diramalkan. Contoh: Penghantar dengan suapan sekejap-sekejap, pengangkat ringan, mesin dobi, mesin pembungkusan.
   • Beban Hentakan Berat (SF 1.75 - 2.5+):Permintaan tork tinggi yang teruk dan tidak dapat diramalkan. Contoh: Penghancur batu, kilang tukul, penekan tebuk, win tugas berat dengan baldi ambil, peralatan perhutanan. Untuk kes yang melampau seperti penghancur sanga, kami telah menggunakan SF 3.0 berdasarkan data kegagalan sejarah.
3. Tempoh Operasi Harian (Kitaran Tugas):
   • Selang-seli (≤ 30 min/hari):SF kadangkala boleh dikurangkan sedikit (cth., darab dengan 0.8), tetapi tidak pernah di bawah 1.0 untuk kelas beban. Berhati-hati dinasihatkan.
   • 8-10 Jam/Hari:Kewajipan industri standard. Gunakan SF penuh daripada sumber kuasa dan penilaian mesin terdorong.
   • Tugas Berterusan 24/7:Jadual yang paling mencabar untuk kehidupan keletihan.Tingkatkan SF daripada penilaian di atas sekurang-kurangnya 0.2.Sebagai contoh, beban seragam dalam perkhidmatan 24/7 harus menggunakan SF 1.2, bukan 1.0.

Formula untuk Tork Berkadar Kotak Gear Minimum:T2_rated_min = T2_calculated * SF_total.

Pemeriksaan Kritikal: Kapasiti Terma (Penilaian HP Terma)

Ini selalunya menjadi faktor pengehad, terutamanya dalam kotak gear yang lebih kecil atau aplikasi berkelajuan tinggi. Kotak gear boleh menjadi cukup kuat secara mekanikal tetapi masih terlalu panas.

• Apa itu:Kuasa input maksimum yang boleh dihantar oleh kotak gear secara berterusan tanpa suhu minyak dalaman melebihi nilai stabil (biasanya 90-95°C) dalam ambien standard 40°C.
• Cara Semak:Permohonan andakuasa input yang diperlukan (P1)mestilah ≤ kotak gearPenilaian HP Termapada kelajuan input operasi anda (n1).
• Jika P1_required > Penarafan Terma:Anda MESTI mengurangkan kapasiti mekanikal (menggunakan saiz yang lebih besar) atau menambah penyejukan (kipas, jaket air). Mengabaikan jaminan ini terlalu panas dan kegagalan pantas.
• Data Kami:Katalog kami menyediakan graf yang jelas menunjukkan Thermal HP vs. Input RPM untuk setiap saiz kotak gear cacing, dengan dan tanpa penyejukan kipas.

Pengiraan Daya Luaran: Beban Tergantung (OHL) & Beban Tujah

Daya yang dikenakan pada aci oleh komponen luaran adalah berasingan daripada, dan tambahan kepada, tork yang dihantar.

• Formula Beban Tergantung (OHL) (untuk rantai/sproket atau takal):
  OHL (N) = (2000 * Tork pada aci (Nm)) / (Diameter Padang sproket/takal (mm))
  Tork pada aciialah sama ada T1 (input) atau T2 (output). Anda mesti menyemak OHL pada kedua-dua aci.
• Beban Tujah (Beban Paksi) daripada Gear Heliks atau Pengangkut Cenderung:Daya ini bertindak di sepanjang paksi aci dan mesti dikira daripada geometri unsur terdorong.
• Pengesahan:OHL dan Beban Teras yang dikira mestilah ≤ nilai yang dibenarkan yang disenaraikan dalam jadual kami untuk model kotak gear cacing yang dipilih, pada jarak tertentu dari muka perumah (X) di mana daya dikenakan.

Persekitaran dan Spesifikasi Aplikasi

• Suhu Ambien:Jika melebihi 40°C, kapasiti haba dikurangkan. Jika di bawah 0°C, kelikatan permulaan pelincir menjadi kebimbangan. Maklumkan kami tentang julat.
• Kedudukan Pemasangan:Cacing atas atau bawah? Ini menjejaskan paras oil sump dan pelinciran galas atas. Penilaian kami biasanya untuk kedudukan worm-over-position. Jawatan lain mungkin memerlukan perundingan.
• Profil Kitaran Tugas:Sediakan graf atau perihalan jika beban boleh diramalkan berbeza-beza. Ini membolehkan analisis yang lebih canggih daripada hanya SF statik.

Pendekatan kami di Raydafon Technology adalah kolaboratif. Kami menyediakan pelanggan kami dengan lembaran kerja pemilihan terperinci yang berjalan melalui setiap parameter di atas. Lebih penting lagi, kami menawarkan sokongan kejuruteraan langsung. Dengan berkongsi butiran aplikasi penuh anda—spek motor, inersia permulaan, profil kitaran beban, keadaan ambien dan lukisan susun atur—kami boleh bersama-sama memilih kotak gear cacing yang bukan sahaja mencukupi, tetapi boleh dipercayai secara optimum untuk keadaan beban khusus anda. Proses pengiraan yang teliti ini, berdasarkan data ujian kilang kami selama beberapa dekad, adalah yang membezakan pemilihan yang betul daripada yang bencana.

---

Bagaimanakah Penyelenggaraan dan Pemasangan yang Betul Boleh Menangani Kehausan Berkaitan Beban?

Malah kotak gear cacing yang direka bentuk paling mantap dariRaydafonboleh tunduk kepada kegagalan pramatang jika dipasang atau diselenggara dengan tidak betul. Pemasangan yang betul dan rejimen penyelenggaraan yang berdisiplin adalah tuas operasi anda untuk secara langsung mengatasi kesan beban yang tidak henti-henti. Amalan ini mengekalkan geometri galas beban yang direka bentuk dan integriti pelinciran, memastikan unit berfungsi sebagai kejuruteraan sepanjang hayatnya.

Fasa 1: Pra-Pemasangan dan Pemasangan - Menetapkan Asas untuk Kebolehpercayaan

Ralat yang dibuat semasa pemasangan mewujudkan kecacatan yang wujud, menguatkan beban yang tidak dapat diperbetulkan sepenuhnya oleh penyelenggaraan kemudian.

• Penyimpanan dan Pengendalian:
  • Simpan unit dalam persekitaran yang bersih dan kering. Jika disimpan selama >6 bulan, putar aci input beberapa pusingan penuh setiap 3 bulan untuk menyalut semula gear dengan minyak dan mengelakkan brinelling palsu pada galas.
  • Jangan sekali-kali mengangkat unit dengan aci atau lug cast perumahan sahaja. Gunakan anduh di sekeliling perumahan. Menjatuhkan atau mengejutkan unit boleh menyebabkan anjakan penjajaran dalaman atau kerosakan galas.
• Asas dan Ketegaran:
  • Tapak pelekap mestilah rata, tegar dan dimesin dengan toleransi yang mencukupi (kami mengesyorkan lebih baik daripada 0.1mm setiap 100mm). Tapak yang fleksibel akan melentur di bawah beban, menyelewengkan kotak gear dengan peralatan yang disambungkan.
  • Gunakan shim, bukan pencuci, untuk membetulkan kerataan asas. Pastikan kaki pelekap disokong sepenuhnya.
  • Gunakan gred pengikat yang betul (cth., Gred 8.8 atau lebih tinggi). Ketatkan bolt dalam corak silang silang kepada tork yang dinyatakan dalam manual kami untuk mengelakkan herotan perumahan.
• Penjajaran Aci: Tugas Tunggal Paling Kritikal.
  • Jangan sekali-kali menjajarkan dengan mata atau tepi lurus.Sentiasa gunakan penunjuk dail atau alat penjajaran laser.
  • Selaraskan peralatan yang digandingkan ke kotak gear, bukan sebaliknya, untuk mengelakkan perumah kotak gear herot.
  • Periksa penjajaran dalam kedua-dua satah menegak dan mendatar. Penjajaran akhir mesti dilakukan dengan peralatan pada suhu operasi biasa, kerana pertumbuhan haba boleh mengalihkan penjajaran.
  • Penyimpangan yang dibenarkan untuk gandingan fleksibel biasanya sangat kecil (selalunya kurang daripada jejari 0.05mm, sudut 0.1mm). Melebihi ini mendorong beban lentur kitaran pada aci, meningkatkan kehausan galas dan pengedap secara mendadak.
• Sambungan Komponen Luaran (Takal, Sproket):
• Gunakan penarik yang betul untuk memasang; jangan sekali-kali memalu terus pada aci atau komponen kotak gear.
• Pastikan kunci dipasang dengan betul dan tidak terkeluar. Gunakan skru set dalam orientasi yang betul untuk mengunci komponen.
• Periksa sama ada beban overhung (OHL) daripada komponen ini berada dalam had yang diterbitkan untuk kotak gear cacing yang dipilih pada jarak 'X' yang betul.

Fasa 2: Pelinciran - Pertempuran Berterusan Menentang Haus Akibat Beban

Pelinciran ialah agen aktif yang menghalang beban daripada menyebabkan sentuhan logam-ke-logam.

• Pengisian Awal dan Pecah Masuk:
  • Gunakan hanya jenis minyak dan kelikatan yang disyorkan (cth., ISO VG 320 Synthetic Polyglycol). Minyak yang salah tidak boleh membentuk filem EHD yang diperlukan di bawah tekanan sentuhan tinggi.
  • Isikan ke tengah kaca penglihatan aras minyak atau palam—tidak lebih, tidak kurang. Pengisian yang berlebihan menyebabkan kehilangan yang bergolak dan terlalu panas; peralatan dan galas kelaparan yang tidak mencukupi.
  • Penukaran Minyak Pertama Adalah Kritikal.Selepas 250-500 jam operasi awal, tukar minyak. Ini menghilangkan zarah haus yang dijana kerana gigi gear secara mikroskopik mematuhi satu sama lain di bawah beban awal. Serpihan ini sangat melelas jika dibiarkan di dalam sistem.
• Perubahan Minyak Rutin dan Pemantauan Keadaan:
  • Tetapkan jadual berdasarkan waktu operasi atau setiap tahun, yang mana lebih dahulu. Untuk tugas 24/7, perubahan setiap 4000-6000 jam adalah perkara biasa dengan minyak sintetik.
  • Analisis Minyak:Alat ramalan yang paling berkuasa. Hantar sampel ke makmal pada setiap pertukaran minyak. Laporan akan menunjukkan:
    • logam:Besi naik (keluli cacing) atau kuprum/timah (gangsa roda) menunjukkan haus aktif. Lonjakan mendadak menunjukkan masalah.
    • Kelikatan:Adakah minyak telah menebal (pengoksidaan) atau menipis (menipis, pencairan bahan api)?
    • Bahan cemar:Silikon (kotoran), kandungan air, nombor asid. Air (>500 ppm) amat merosakkan kerana ia menggalakkan karat dan merendahkan kekuatan filem minyak.
• Pelinciran semula Pengedap (jika berkenaan):Sesetengah reka bentuk mempunyai pengedap pembersihan gris. Gunakan gris kompleks litium suhu tinggi yang ditentukan dengan berhati-hati untuk mengelakkan pencemaran bah minyak.

Fasa 3: Pemantauan Operasi dan Pemeriksaan Berkala

Menjadi sistem amaran awal untuk isu berkaitan beban.

• Pemantauan Suhu:
  • Gunakan termometer inframerah atau penderia yang dipasang secara kekal untuk sentiasa memeriksa suhu perumahan berhampiran kawasan galas dan bah minyak.
  • Tetapkan suhu garis dasar di bawah beban biasa. Peningkatan berterusan 10-15°C di atas garis dasar adalah amaran jelas tentang peningkatan geseran (salah jajaran, kegagalan pelincir, beban berlebihan).
• Analisis Getaran:
  • Meter pegang tangan mudah boleh menjejaki halaju getaran keseluruhan (mm/s). Trend ini dari semasa ke semasa.
  • Peningkatan getaran menunjukkan galas yang semakin merosot, haus tidak sekata atau ketidakseimbangan dalam peralatan yang disambungkan—semuanya meningkatkan beban dinamik pada kotak gear.
• Pemeriksaan Auditori dan Visual:
  • Dengar perubahan dalam bunyi. Rengekan baru mungkin menunjukkan salah jajaran. Ketukan mungkin menunjukkan kegagalan galas.
  • Cari kebocoran minyak, yang boleh menjadi gejala terlalu panas (pengerasan pengedap) atau tekanan berlebihan.
• Torquing Semula Bolt:Selepas 50-100 jam pertama operasi, dan setiap tahun selepas itu, periksa semula ketat semua asas, perumah dan bolt gandingan. Getaran daripada kitaran beban boleh melonggarkannya.

Jadual Jadual Penyelenggaraan Komprehensif

Tindakan	Kekerapan / Masa	Sambungan Tujuan & Muatan	Nota Prosedur Utama
Tukar Minyak Awal	Selepas 250-500 jam pertama beroperasi.	Mengeluarkan serpihan haus awal (zarah kasar) yang dijana semasa proses tempat duduk beban gear dan galas. Menghalang pecutan haus yang melelas.	Toskan semasa suam. Siram hanya dengan jenis minyak yang sama jika serpihan berlebihan. Isi semula ke tahap yang betul.
Perubahan & Analisis Minyak Rutin	Setiap 4000-6000 waktu operasi atau 12 bulan. Lebih kerap dalam persekitaran yang kotor/panas.	Menambah bahan tambahan yang terdegradasi, membuang logam haus terkumpul dan bahan cemar. Analisis minyak memberikan arah aliran haus, penunjuk langsung keterukan beban dalaman dan kesihatan komponen.	Ambil sampel minyak dari mid-sump semasa operasi. Hantar ke makmal. Dokumen keputusan untuk mewujudkan garis arah aliran bagi elemen kritikal seperti Fe, Cu, Sn.
Semak Tork Bolt	Selepas 50-100 jam, kemudian setiap tahun.	Menghalang longgar akibat getaran dan kitaran haba di bawah beban. Baut longgar membenarkan pergerakan perumahan dan salah jajaran, mewujudkan beban tekanan tinggi yang tidak sekata.	Gunakan sepana tork yang ditentukur. Ikuti corak silang silang untuk perumah dan bolt tapak.
Semakan Penjajaran	Selepas pemasangan, selepas sebarang penyelenggaraan pada peralatan yang disambungkan, dan setiap tahun.	Memastikan aci yang disambungkan adalah co-linear. Salah jajaran ialah sumber langsung beban lentur kitaran, menyebabkan kegagalan galas pramatang dan sentuhan gear tidak sekata (pemuatan tepi).	Lakukan dengan peralatan pada suhu operasi. Gunakan alat penunjuk laser atau dail untuk ketepatan.
Pemantauan Trend Suhu & Getaran	Bacaan mingguan / Bulanan; pemantauan berterusan untuk aplikasi kritikal.	Pengesanan awal masalah (kegagalan pelinciran, kehausan galas, salah jajaran) yang meningkatkan geseran dalaman dan beban dinamik. Membolehkan untuk campur tangan yang dirancang sebelum kegagalan bencana.	Tandakan titik pengukuran pada perumahan. Rekod suhu persekitaran dan keadaan beban untuk perbandingan yang tepat.
Pemeriksaan Visual untuk Kebocoran & Kerosakan	Harian/Mingguan berjalan-jalan.	Mengenal pasti kebocoran minyak (potensi kehilangan pelincir yang membawa kepada haus) atau kerosakan fizikal akibat kesan luaran yang boleh menjejaskan integriti perumahan di bawah beban.	Periksa muka pengedap, sambungan perumahan, dan pernafasan. Pastikan pernafasan bersih dan tidak terhalang.

Kepakaran dari kilang kami melangkaui titik jualan. Dokumentasi teknikal kami termasuk panduan pemasangan yang komprehensif dan senarai semak penyelenggaraan yang disesuaikan dengan produk kami. Dengan bekerjasama dengan kami, anda bukan sahaja memperoleh kotak gear cacing yang berkualiti, tetapi rangka kerja pengetahuan dan sokongan untuk memastikan ia memberikan kehidupan yang direka bentuk sepenuhnya, secara aktif menguruskan cabaran beban yang dihadapinya setiap hari. Kebolehpercayaan adalah perkongsian, dan komitmen kami adalah untuk menjadi sumber teknikal anda daripada pemasangan sehingga berdekad-dekad perkhidmatan.

---

Ringkasan: Memastikan Kebolehpercayaan Jangka Panjang Melalui Kesedaran Beban

Memahami cara keadaan beban mempengaruhi kebolehpercayaan jangka panjang unit kotak gear cacing adalah asas kejuruteraan aplikasi yang berjaya. Ia adalah interaksi pelbagai rupa antara tekanan mekanikal, pengurusan haba, sains bahan dan amalan operasi. Seperti yang telah kita terokai, beban buruk mempercepatkan mekanisme haus seperti lelasan, pitting dan calar, yang membawa kepada kehilangan kecekapan dan kegagalan pramatang.

Di Raydafon Technology Group Co., Limited, kami memerangi perkara ini melalui reka bentuk yang disengajakan: daripada cacing keluli keras dan roda gangsa kami kepada perumah tegar dan galas berkapasiti tinggi kami, setiap aspek kotak gear cacing kami direka bentuk untuk mengurus dan menahan profil beban yang menuntut. Walau bagaimanapun, perkongsian untuk kebolehpercayaan adalah perkongsian. Kejayaan bergantung pada pengiraan tepat faktor perkhidmatan, had haba dan beban luaran semasa pemilihan, diikuti dengan pemasangan yang teliti dan budaya penyelenggaraan yang proaktif.

Dengan melihat beban bukan sebagai nombor tunggal tetapi sebagai profil seumur hidup yang dinamik, dan dengan memilih rakan kongsi kotak gear dengan kedalaman kejuruteraan untuk dipadankan, anda mengubah komponen kritikal menjadi aset yang boleh dipercayai. Kami menjemput anda untuk memanfaatkan pengalaman dua dekad kami. Biarkan pasukan kejuruteraan kami membantu anda dalam menganalisis keadaan beban khusus anda untuk menentukan penyelesaian kotak gear cacing yang optimum, memastikan prestasi, jangka hayat dan pulangan maksimum pelaburan anda.

Hubungi Raydafon Technology Group Co., Limitedhari ini untuk semakan permohonan terperinci dan cadangan produk. Muat turun kertas putih teknikal komprehensif kami mengenai pengiraan beban atau minta audit tapak daripada jurutera kami untuk menilai sistem pemacu semasa anda.

---

Soalan Lazim (FAQ)

S1: Apakah jenis beban yang paling merosakkan untuk kotak gear cacing?
J1: Beban renjatan lazimnya adalah yang paling merosakkan. Lonjakan tork bermagnitud tinggi secara tiba-tiba boleh memecahkan lapisan minyak kritikal di antara cacing dan roda serta-merta, menyebabkan kehausan pelekat serta-merta (melecet) dan berpotensi retak gigi atau galas. Ia juga mendorong kitaran tekanan tinggi yang mempercepatkan keletihan. Walaupun beban lampau yang berterusan adalah berbahaya, sifat serta-merta beban kejutan selalunya tidak memberi masa untuk inersia sistem untuk menyerap kesan, menjadikannya sangat teruk.

S2: Bagaimanakah beban lampau berterusan pada, katakan, 110% tork terkadar memberi kesan kepada hayat?
A2: Lebihan beban berterusan, walaupun sedikit, secara drastik mengurangkan hayat perkhidmatan. Hubungan antara beban dan hayat galas/gear selalunya eksponen (mengikut perhubungan undang-undang kubus untuk galas). Lebihan beban sebanyak 110% boleh mengurangkan jangka hayat galas L10 sebanyak kira-kira 30-40%. Lebih kritikal, ia menaikkan suhu operasi disebabkan peningkatan geseran. Ini boleh membawa kepada pelarian haba, di mana minyak yang lebih panas menipis, membawa kepada lebih banyak geseran dan minyak yang lebih panas, akhirnya menyebabkan kerosakan pelincir yang cepat dan kehausan yang teruk dalam tempoh yang singkat.

S3: Bolehkah faktor perkhidmatan yang lebih besar menjamin kebolehpercayaan sepenuhnya di bawah beban berubah-ubah?
J3: Faktor perkhidmatan yang lebih besar ialah margin keselamatan yang penting, tetapi ia bukan jaminan mutlak. Ia menyumbang kepada yang tidak diketahui dalam watak dan kekerapan pemuatan. Walau bagaimanapun, kebolehpercayaan juga bergantung pada pemasangan yang betul (penjajaran, pemasangan), pelinciran yang betul dan faktor persekitaran (kebersihan, suhu ambien). Menggunakan faktor servis yang tinggi memilih kotak gear yang lebih teguh dengan kapasiti bawaan yang lebih besar, tetapi ia masih mesti dipasang dan diselenggara dengan betul untuk merealisasikan potensi jangka hayat penuh itu.

S4: Mengapa kapasiti haba sangat penting apabila membincangkan beban?
A4: Dalam kotak gear cacing, sebahagian besar kuasa input hilang sebagai haba akibat geseran gelongsor. Beban secara langsung menentukan magnitud kehilangan geseran ini. Kapasiti terma ialah kadar di mana perumah kotak gear boleh menghilangkan haba ini ke persekitaran tanpa suhu dalaman melebihi had selamat untuk pelincir (biasanya 90-100°C). Jika beban yang dikenakan menjana haba lebih cepat daripada yang boleh dilesapkan, unit akan menjadi terlalu panas, memecahkan minyak dan membawa kepada kegagalan pantas, walaupun komponen mekanikal cukup kuat untuk mengendalikan tork.

S5: Bagaimanakah beban yang terlalu tergantung secara khusus merendahkan kotak gear cacing?
A5: Beban overhung dikenakan momen lentur pada aci keluaran. Daya ini dibawa oleh galas aci keluaran. OHL yang berlebihan menyebabkan keletihan galas pramatang (brinelling, spalling). Ia juga memesongkan aci sedikit, yang tidak menjajarkan jaringan yang tepat antara cacing dan roda. Penyimpangan ini menumpukan beban pada satu hujung gigi, menyebabkan pitting dan haus setempat, meningkatkan tindak balas, dan menghasilkan bunyi dan getaran. Ia secara berkesan menjejaskan pengagihan beban yang direka bentuk dengan teliti bagi set gear.

Kotak Gear Worm Teknologi Raydafon: Parameter Reka Bentuk Utama untuk Ketahanan Beban
