Gear Serong Lingkaran

Raydafon mengeluarkan gear serong lingkaran untuk pemacu sudut kanan di kilangnya sendiri di Ningbo, China. Garisan gigi melengkung mengekalkan dua atau lebih gigi bersentuhan pada setiap saat, jadi pemacu berjalan dengan lebih lancar dan senyap daripada pasangan serong lurus dengan saiz yang sama dan membawa lebih tork untuk dimensinya. Modul standard dijalankan dari M3 hingga M12 dengan gred ketepatan DIN6 hingga DIN9, dihasilkan kepada ISO, DIN, ANSI, JIS atau BS. Bahan termasuk keluli aloi, C45, keluli tahan karat, loyang, tembaga, aluminium dan POM, dengan rawatan permukaan daripada penyaduran zink dan nikel kepada oksida hitam, Geomet dan Dacromet. Pinion boleh dipotong dengan hanya lima gigi, membenarkan nisbah pengurangan yang besar dalam satu peringkat sudut kanan, dan rusuk gigi boleh dikisar selepas rawatan haba untuk gred ketepatan yang lebih tinggi. Gear dibekalkan sebagai pasangan sepadan dengan corak sesentuh diperiksa sebelum penghantaran. Hantar lukisan atau sampel anda untuk sebut harga dalam masa 24 jam.

Gear Serong Lingkaran — Pemacu Sudut Kanan Gigi Melengkung, M3 hingga M12

Gear serong lingkaran ialah pilihan transmisi sudut kanan apabila kelancaran dan kapasiti beban lebih penting daripada yang lain. Garisan gigi melengkung mengekalkan dua atau lebih gigi bersentuhan pada setiap saat, jadi pemacu berjalan dengan senyap, haus sekata dan membawa beban yang jauh lebih banyak daripada pasangan serong lurus dengan saiz yang sama. Raydafon memotong, memanaskan dan mengisar gear ini di kilangnya sendiri di Ningbo, China.

5 gigi minimumPada pinion, membenarkan nisbah satu peringkat yang besar
DIN6 – DIN9Gred ketepatan, tanah atas permintaan
M3 – M12Modul standard, lain-lain untuk melukis

Rasional Reka Bentuk

Mengapa Pilih Gear Serong Lingkaran Daripada Gear Serong Lurus

Perbezaan antara keduanya adalah sepenuhnya pada garis gigi. Gigi gear serong lurus berjalan secara jejari, jadi setiap gigi memasukkan gigi mengawan merentasi lebar penuhnya pada saat yang sama — hentaman mendadak yang berulang pada setiap gigi. Gigi gear serong lingkaran dipotong pada lengkung, jadi sentuhan bermula pada satu hujung gigi dan menyapu ke hujung yang lain, betul-betul seperti zip ditutup. Perubahan geometri tunggal itu bertanggungjawab untuk setiap kelebihan di bawah.

Gear serong lingkaran

  • Dua atau lebih gigi berkongsi beban pada setiap masa, kerana pekali pertindihan lebih tinggi
  • Penglibatan secara beransur-ansur dan bukannya impak, jadi bunyi larian adalah jauh lebih rendah
  • Tekanan sentuhan merebak merentasi talian sentuhan yang lebih panjang, memberikan kehausan yang lebih seragam
  • Pinion boleh berjalan dengan sekurang-kurangnya 5 gigi, membolehkan nisbah yang besar dalam satu peringkat
  • Corak kenalan boleh laras melalui jejari kepala pemotong, dan boleh diperbaiki lagi dengan mengisar
  • Menghasilkan daya paksi yang mana galas aci mesti dipilih untuk dibawa

Gear serong lurus

  • Satu gigi membawa beban penuh pada saat pertunangan
  • Kesan pada setiap kemasukan gigi menghasilkan lebih banyak bunyi dan getaran
  • Tekanan sentuhan tempatan yang lebih tinggi, jadi haus cenderung menumpukan perhatian
  • Kiraan gigi minimum praktikal pada pinion adalah lebih tinggi, mengehadkan nisbah satu peringkat
  • Lebih ringkas dan lebih murah untuk dipotong, yang sesuai dengan pemacu kritikal rendah hingar dan kelajuan rendah
  • Tiada daya paksi yang dihasilkan, jadi pemilihan galas adalah lebih mudah

Satu titik reka bentuk yang patut dirancang untuk:kerana garisan gigi adalah heliks, gear serong lingkaran menghasilkan tujahan paksi di sepanjang aci. Itu bukan satu kecacatan — ia adalah harga pertunangan yang lancar. Galas mesti dipilih untuk mengambilnya, itulah sebabnya pasangan serong lingkaran biasanya ditentukan bersama-sama dengan susunan aci dan galas dan bukannya sebagai pengganti drop-in untuk pasangan serong lurus.

Spesifikasi

Spesifikasi Gear Serong Lingkaran dan Pilihan Tersedia

  • Nombor model (modul)M3, M4, M5, M8, M12 dan lain-lain
  • Bentuk gigiLingkaran (garisan gigi melengkung), pemacu sudut kanan
  • Kiraan gigi pinion minimum5 gigi
  • Gred ketepatanDIN6, DIN7, DIN8, DIN9
  • PiawaianISO, DIN, ANSI, JIS, BS dan bukan standard / kepada lukisan
  • BahanKeluli aloi, keluli C45, keluli tahan karat, loyang, kuprum, aluminium, POM
  • Pemprosesan gigiDigiling, dikeraskan atau dikisar (pengisaran digunakan untuk gred ketepatan yang lebih tinggi)
  • Toleransi0.001 mm – 0.1 mm bergantung pada ciri dan gred ketepatan
  • Rawatan permukaanBersalut zink, bersalut nikel, pempasifan, pengoksidaan, anodisasi, Geomet, Dacromet, oksida hitam, phosphatizing, salutan serbuk, elektroforesis
  • Operasi tambahanLetupan pukulan, letupan pasir, rawatan haba, penyepuhlindapan, pembajaan, penggilap
  • PembungkusanBeg plastik dan kadbod, atau kes kayu
  • Syarat pembayaranT/T, L/C
  • Masa utama pengeluaran20 hari perniagaan untuk sampel, 25 hari untuk pukal
  • SampelHarga sampel USD 2–100; sampel pengangkutan ekspres yang dibayar oleh pelanggan

Lembaran spesifikasi penuh. Tatal jadual ke sisi pada peranti mudah alih untuk membaca setiap baris.

item Spesifikasi
Nombor model M3, M4, M5, M8, M12, dsb.
bahan Loyang, keluli C45, keluli tahan karat, tembaga, POM, aluminium, aloi dan lain-lain
Standard ISO, DIN, ANSI, JIS, BS dan bukan standard
Ketepatan DIN6, DIN7, DIN8, DIN9
Rawatan gigi dikeraskan, dikisar atau dikisar
Toleransi 0.001 mm – 0.01 mm – 0.1 mm, bergantung pada ciri dan gred ketepatan yang ditentukan
Rawatan permukaan Bersalut zink, bersalut nikel, pempasifan, pengoksidaan, anodisasi, Geomet, Dacromet, oksida hitam, phosphatizing, salutan serbuk, elektroforesis
Selesai Letupan pukulan, letupan pasir, rawatan haba, penyepuhlindapan, pembajaan, penggilap
Pembungkusan barang Beg plastik dan kadbod, atau pembungkusan kayu
Syarat pembayaran T/T, L/C
Masa utama pengeluaran 20 hari perniagaan untuk sampel, 25 hari untuk pukal
Sampel Julat harga sampel USD 2–100. Contoh pengangkutan ekspres yang dibayar oleh pelanggan.
Permohonan Mesin kawalan automatik, industri semikonduktor, jentera industri am, peralatan perubatan, peralatan tenaga suria, alatan mesin, sistem tempat letak kereta, rel berkelajuan tinggi dan peralatan pengangkutan penerbangan, dan seumpamanya

Mengenai toleransi dan ketepatan:angka dalam jadual ini adalah julat merentas seluruh keluarga produk, bukan satu nilai terjamin. Toleransi bergantung pada ciri yang diukur, modul dan gred ketepatan yang anda tentukan — gear tanah DIN6 memegang had yang lebih ketat daripada gear giling DIN9. Beritahu kami tindak balas dan keperluan corak hubungan pemasangan anda dan kami akan mengesahkan gred dan proses yang diperlukan oleh gear anda.

Pembuatan

Cara Kami Menghasil dan Mengawal Kualiti Gear Serong Lingkaran

Gear serong lingkaran adalah antara jenis gear yang paling sukar untuk dihasilkan dengan baik, kerana rusuk gigi adalah permukaan melengkung yang perlu dihasilkan, bukan hanya dipotong. Proses yang kami jalankan pada setiap pesanan sengaja berurutan: setiap langkah selesai dan diperiksa sebelum yang seterusnya bermula, jadi masalah berlaku pada peringkat yang menciptanya dan bukannya pada pemasangan akhir.

Persediaan kosong

Bahan dipilih pada lukisan dan kosong dipusingkan dan dihadapkan untuk mewujudkan muka pelekap dan lubang yang setiap rujukan operasi kemudian.

Pemotongan gear

Rusuk gigi dijana pada mesin pemotong gear serong lingkaran menggunakan jejari kepala pemotong yang menghasilkan sudut lingkaran dan corak sentuhan yang diperlukan.

Rawatan haba

Pengerasan kes meningkatkan kekerasan permukaan gigi untuk rintangan haus manakala teras kekal cukup kuat untuk menyerap beban impak yang akan dilihat oleh pemacu.

Pengisaran gigi

Di mana gred ketepatan yang lebih tinggi ditentukan, rusuk dikisar selepas rawatan haba untuk membetulkan herotan dan memperbaiki kawasan sentuhan dan kemasan permukaan.

Semak corak kenalan

Pasangan ini dijalankan dalam pelantar ujian dengan sebatian penanda supaya kedudukan corak sentuhan, bentuk dan saiz boleh diperiksa terhadap lukisan sebelum pasangan itu dilepaskan.

Pemeriksaan dan pembungkusan

Semakan dimensi akhir pada ciri yang penting kepada pemasangan, kemudian pembungkusan pelindung untuk eksport — beg plastik dan karton, atau bekas kayu untuk set yang lebih besar.

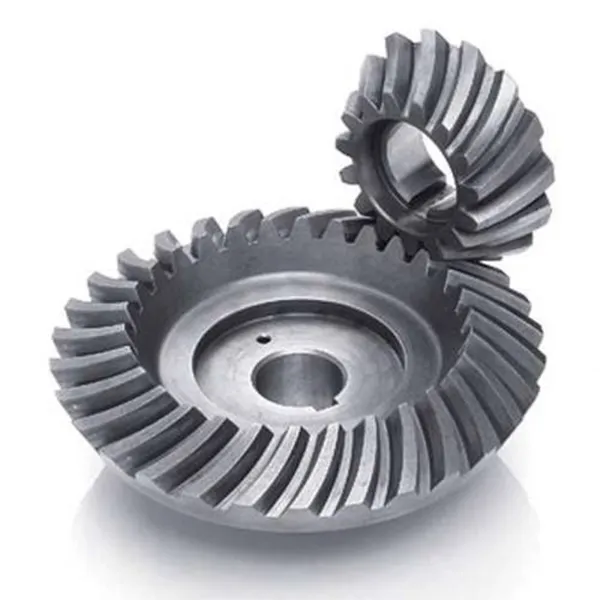

Spiral bevel gear with curved tooth flanks produced by Raydafon
Gear serong lingkaran dengan rusuk gigi melengkung yang dihasilkan.

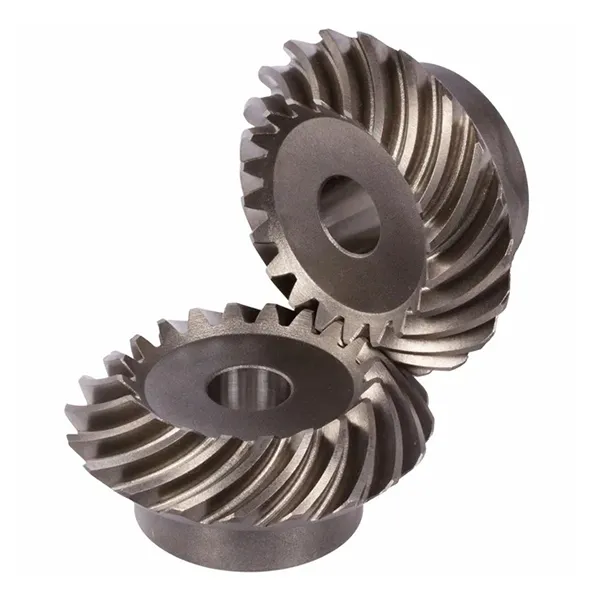

Spiral bevel gear pair showing matched contact pattern and mounting faces
Pasangan gear dipadankan — corak sentuhan dan muka pelekap.

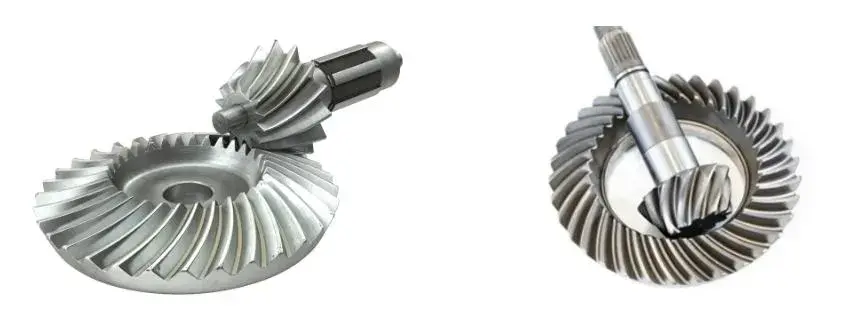

Spiral bevel gear tooth flank detail after grinding
Perincian rusuk gigi selepas mengisar.

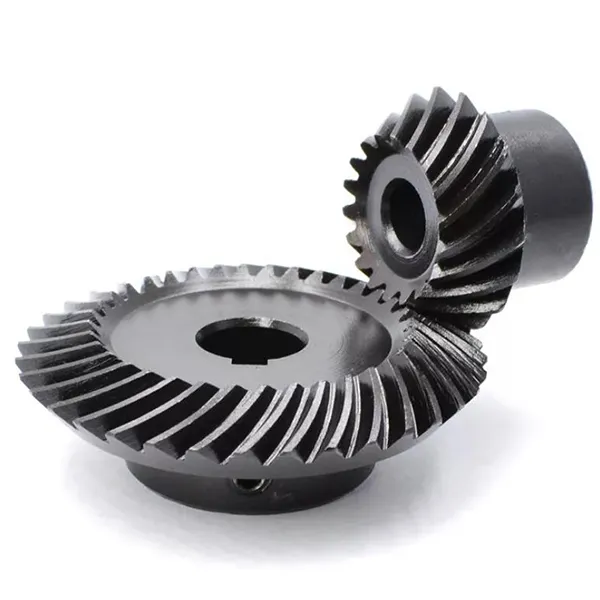

Spiral bevel gear inspection and measurement before packing
Pemeriksaan dimensi akhir sebelum pembungkusan.

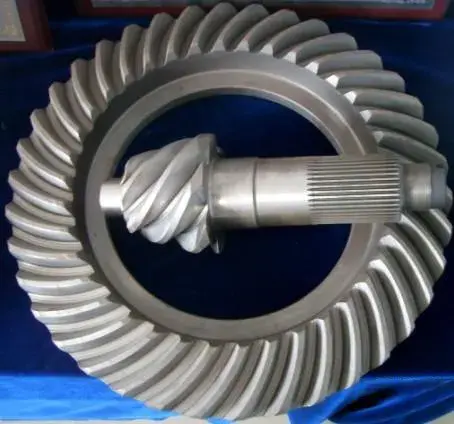

Spiral bevel gear set prepared for export packing
Set gear disediakan untuk pembungkusan eksport.

Kelebihan Utama

Ciri-ciri Produk

Larian lancar dan bunyi yang rendah

Oleh kerana garisan gigi melengkung, sekurang-kurangnya dua gigi berada dalam jaringan pada bila-bila masa dan beban diserahkan dari satu gigi ke gigi seterusnya apabila sentuhan menyapu seluruh rusuk. Tiada momen impak lebar penuh seperti yang ada dengan gear serong lurus, jadi getaran dan hingar jatuh dengan ketara — itulah yang menjadikan gigi ini menjadi pilihan standard di mana hingar dikawal, daripada gelendong alat mesin ke gandar kenderaan penumpang.

Kapasiti beban tinggi dan juga haus

Sudut heliks menaikkan pekali pertindihan, yang bermaksud lebih banyak gigi berkongsi beban dan tekanan sentuhan pada setiap rusuk adalah lebih rendah. Tekanan yang lebih rendah digabungkan dengan penyebaran talian sentuhan yang lebih panjang haus dengan lebih sekata di seluruh permukaan gigi dan bukannya menumpukan ia berhampiran garisan padang. Hasil praktikal ialah gear yang membawa tork lebih berat untuk saiznya dan mengekalkan ketepatannya lebih lama di bawah tugas berterusan.

Julat nisbah yang luas dalam satu peringkat

Pinan pasangan serong lingkaran boleh dipotong dengan hanya lima gigi, yang membolehkan nisbah pengurangan yang besar dicapai dalam satu peringkat sudut tegak berbanding dua. Untuk pereka mesin yang bermaksud bahagian yang lebih sedikit, perumah yang lebih pendek dan tindak balas yang kurang terkumpul, itulah sebabnya bentuk gigi ini sering muncul dalam unit gear sudut kanan yang padat.

Corak kenalan boleh diperbetulkan

Oleh kerana kelengkungan sayap ditetapkan oleh jejari kepala pemotong, corak sentuhan boleh dialihkan dan diperbetulkan pada peringkat pemotongan, dan dipertingkatkan lagi dengan mengisar selepas rawatan haba. Kawalan di mana gigi sebenarnya bersentuhan itulah yang memisahkan set gear yang berjalan dengan senyap selama bertahun-tahun daripada yang merengek dan berlubang dalam beberapa bulan — dan ia adalah keupayaan yang bergantung pada mesin dan pengendali, bukan pada lukisan sahaja.

Bahan dan rawatan permukaan sesuai dengan tugas

Geometri gigi yang sama boleh dihasilkan dalam keluli aloi untuk pemacu tork tinggi, C45 atau keluli tahan karat di mana rintangan kakisan penting, dan loyang, tembaga, aluminium atau POM untuk aplikasi yang lebih ringan atau bukan magnet. Rawatan permukaan kemudiannya dipilih untuk dipadankan dengan persekitaran — penyaduran zink atau nikel, oksida hitam, Geomet atau Dacromet untuk perlindungan kakisan, anodisasi untuk aluminium, dan salutan serbuk atau elektroforesis untuk penampilan dan ketahanan tambahan.

Aplikasi

Tempat Gear Serong Lingkaran Digunakan

Di mana-mana sahaja pemacu perlu membelok 90 darjah sambil membawa tork sebenar dan kekal senyap:

  • Alatan mesin— pemacu gelendong, kepala pengindeksan dan mekanisme suapan di mana ketepatan penghantaran menetapkan kualiti bahagian siap
  • Automotif dan pengangkutan— penggearan pembezaan dan pemacu akhir, di mana pasangan sudut kanan bunyi rendah, beban tinggi adalah penting
  • Mesin kawalan automatik— pengindeks cam, meja putar dan mekanisme pilih-dan-tempat
  • Semikonduktor dan peralatan perubatan— pemacu yang mesti lancar, senyap dan boleh berulang dan bukannya kuat semata-mata
  • Peralatan tenaga suria— pemacu slewing tracker, di mana set gear beroperasi dalam keadaan luar sepanjang tahun
  • Sistem tempat letak kereta dan peralatan logistik— mekanisme angkat dan pemindahan yang memerlukan pengurangan sudut kanan padat
  • Kereta api berkelajuan tinggi dan peralatan darat penerbangan— pemacu tambahan di mana kebolehpercayaan dan getaran rendah dinyatakan
  • Jentera perindustrian am— pam, pembancuh, penghantar dan sebarang unit gear sudut kanan padat

Jika permohonan anda tidak disenaraikan, terangkan tugas - kelajuan input, tork, nisbah dan susunan pelekap. Sepasang serong lingkaran biasanya direka bentuk bersama aci dan susun atur galasnya kerana tujahan paksi yang dihasilkannya, jadi lebih awal kita melihat susunannya, lebih baik hasilnya.

Penyesuaian

Gear Serong Lingkaran Tersuai Dibuat untuk Lukisan

Di luar julat modul standard, parameter yang menentukan sama ada gear sesuai dengan perumahan anda semuanya boleh dihasilkan mengikut keperluan. Penyesuaian biasa termasuk:

  • Modul dan kiraan gigi
  • Sudut lingkaran dan tangan lingkaran
  • Nisbah dan pasangan sepadan
  • Bor, alur kunci dan spline
  • Hab dan geometri muka pelekap
  • Pemilihan bahan
  • Gred ketepatan DIN6–DIN9
  • Rawatan permukaan
  • Bahagian gigi yang digiling atau digiling
  • Penandaan dan pengenalan set berpasangan

Hantar lukisan berdimensi, gear sampel atau nisbah, tork dan sampul surat yang diperlukan dan kami akan mengesahkan geometri standard terdekat atau memetik yang baharu. Pasangan serong lingkaran dibekalkan sebagai set yang dipadankan, jadi jika anda menggantikan satu gear bagi sepasang, beritahu kami — menggantikan hanya separuh daripada pasangan yang dipadankan secara amnya menghasilkan bunyi dan haus pantas, walaupun kedua-dua bahagian adalah betul dari segi dimensi.

Soalan Lazim Pembeli

Soalan Lazim Pembeli

  • Apakah perbezaan antara gear serong lingkaran dan gear serong lurus?Garisan gigi: gigi serong lurus berjalan secara jejari dan melepasi lebar penuhnya serentak, manakala gigi serong lingkaran melengkung jadi sentuhan menyapu secara beransur-ansur dari satu hujung gigi ke hujung yang lain. Bentuk melengkung memberikan pertindihan yang lebih tinggi, jadi beban dikongsi oleh lebih banyak gigi, berjalan lebih lancar dan lebih senyap, haus lebih sekata, dan pinion boleh dipotong dengan hanya 5 gigi.
  • Bolehkah anda membuat gear serong lingkaran pada lukisan saya atau daripada sampel?ya. Hantar lukisan berdimensi atau gear sampel dengan modul, kiraan gigi, sudut lingkaran, nisbah, gerek dan bahan. Kami mengesahkan sama ada geometri sepadan dengan alatan sedia ada atau memerlukan persediaan pemotong baharu, sebut harga sewajarnya dan boleh membekalkan sampel dalam kira-kira 20 hari perniagaan.
  • Apakah bahan dan rawatan permukaan yang tersedia?Keluli aloi dan C45 untuk pemacu tork tinggi, keluli tahan karat yang memerlukan rintangan kakisan, dan loyang, tembaga, aluminium atau POM untuk aplikasi yang lebih ringan atau bukan magnet. Rawatan permukaan termasuk penyaduran zink dan nikel, pempasifan, pengoksidaan, anodisasi, Geomet, Dacromet, oksida hitam, phosphatizing, salutan serbuk dan elektroforesis. Beritahu kami persekitaran dan kami akan mengesyorkan satu.
  • Perlukah saya memesan sepasang yang sepadan atau satu gear?Pesan pasangan yang sepadan. Gear serong lingkaran dilampirkan dan corak sentuhannya diperiksa sebagai satu set, jadi menggantikan hanya satu gear pada pasangan sedia ada biasanya menghasilkan hingar dan haus yang dipercepatkan walaupun kedua-dua bahagian mengukur dengan betul. Jika hanya satu gear yang rosak, hantar kami kedua-duanya supaya penggantian boleh dipadankan dengan bahagian yang masih hidup.
  • Mengapakah gear serong lingkaran memerlukan galas khas?Oleh kerana sudut heliks dalam garisan gigi, gear menjana daya tujah paksi di sepanjang aci sebagai tambahan kepada beban tangen dan jejarian. Galas mesti dipilih untuk membawa tujahan itu - biasanya penggelek tirus atau susunan sesentuh sudut - itulah sebabnya pasangan serong lingkaran paling sesuai ditentukan bersama-sama dengan susun atur aci dan galas.
  • Apakah toleransi, masa utama dan syarat pembayaran anda?Toleransi bergantung pada ciri dan gred ketepatan, antara 0.001 mm hingga 0.1 mm di seluruh keluarga; beritahu kami tindak balas dan keperluan corak hubungan anda dan kami akan mengesahkan gred yang mencapainya. Sampel mengambil masa kira-kira 20 hari perniagaan dan pengeluaran pukal 25 hari, harga sampel ialah USD 2–100 dengan penghantaran ekspres dibayar oleh pelanggan, dan syarat pembayaran ialah T/T atau L/C.

Berkaitan

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebutharga Spiral Bevel Gear

Hantar lukisan, sampel atau modul, nisbah, tork dan sampul surat yang diperlukan. Kami mengesahkan geometri, gred ketepatan dan bahan, dan membalas dengan harga dan masa utama dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Toleransi, masa pendahuluan dan angka harga diberikan sebagai julat merentas keluarga produk dan disahkan setiap pesanan terhadap lukisan. Gear serong lingkaran dibekalkan sebagai pasangan yang dipadankan; sila sahkan nombor bahagian mengawan sebelum membuat pesanan.
