Apakah jenis gear serong dan prinsip penghantaran mereka?

Apabila dua batang utama tidak selari, penghantaran gear di antara mereka dipanggil penghantaran gear paksi bersilang, atau penghantaran gear serong.Gear beveladalah komponen penghantaran yang direka khusus untuk penghantaran antara aci bersilang. Panjang gigi dan bentuk gigi berbeza-beza, termasuk merangsang, helical, dan berbentuk arka. Gear serong lurus telah menarik perhatian yang besar kerana pelbagai aplikasi mereka. Walaupun gear serong heliks sekali kurang popular kerana kesukaran pemesinan, mereka kini secara beransur -ansur digantikan oleh gear serong lingkaran. Walaupun gear serong lingkaran memerlukan alat mesin khusus, mereka menawarkan transmisi yang lancar dan kapasiti beban tinggi, menjadikannya digunakan secara meluas dalam aplikasi seperti kereta, traktor, dan jentera perlombongan arang batu.

Gear lurus lurus

Antara pelbagai jenisgear bevel, gear serong lurus, dengan profil gigi mudah dan prestasi penghantaran yang sangat baik, telah menjadi komponen utama dalam banyak sistem mekanikal. Walau bagaimanapun, jenis penghantaran ini mengalami kelancaran operasi yang lemah dan umumnya sesuai untuk kelajuan purata lapangan kurang daripada 5 m/s. Mereka juga mempunyai kapasiti beban yang agak rendah. Walau bagaimanapun, kemudahan pembuatannya menjadikannya digunakan secara meluas.

Gear bevel helical

Apabila aci utama bersilang dan tidak selari, penghantaran gear yang digunakan dipanggil penghantaran gear serong helical. Kaedah penghantaran ini digunakan secara meluas dalam bidang automotif, aeroangkasa dan lain -lain, dan sangat penting untuk meningkatkan prestasi dan kecekapan sistem mekanikal.

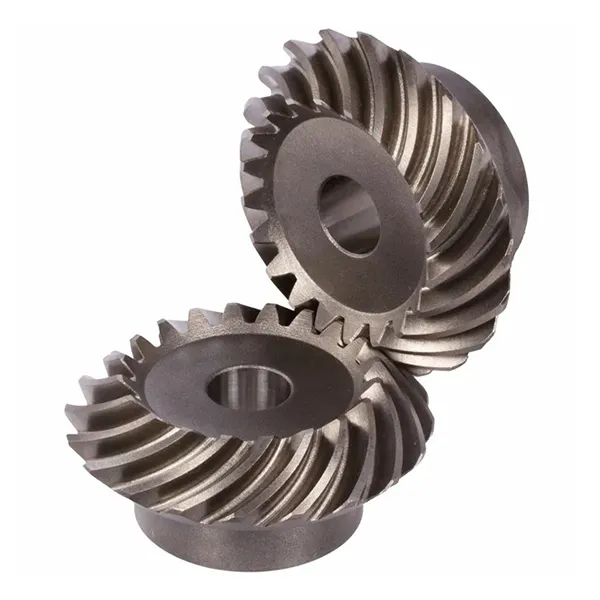

Gear serong arka bulat

Juga dikenali sebagai penghantaran gear bevel spiral, mereka mempunyai ciri -ciri meshing gigi helical hubungan progresif dan nisbah pertindihan yang besar, mengakibatkan penghantaran yang lancar, bunyi rendah, dan kapasiti beban tinggi. Bilangan minimum gigi boleh serendah 5, yang membolehkan nisbah penghantaran yang lebih besar dan dimensi mekanisme yang lebih kecil. Berkongsi banyak persamaan dengan transmisi gear silinder, penghantaran gear arka arka pekeliling mencapai transmisi yang efisien melalui rolling murni kerucut padang, menjadikan penghantaran antara gear lebih lancar dan memastikan penghantaran yang lancar dan cekap.

Jadual berikut dapat membantu anda lebih memahami ketiga -tiga iniGear bevelkaedah penghantaran.RaydafonMenyambut anda untuk membelinya.
