Kotak Gear Worm Siri WPDA
  • Kotak Gear Worm Siri WPDAKotak Gear Worm Siri WPDA
  • Kotak Gear Worm Siri WPDAKotak Gear Worm Siri WPDA

Kotak Gear Worm Siri WPDA

Kotak Gear Worm Siri WPDA — 13 saiz bingkai (40–250), nisbah 5:1 hingga 100:1, tork output 15–2,500 N·m, kuasa input 0.12–15 kW, perumah besi tuang IP65 dengan pelinciran paksa. Roda cacing dipadamkan dan dikisar kepada HRC 58–62; pengedap dwibibir memastikan habuk tepung, kelodak medan dan air cucian keluar dari rongga gear. Pemasangan kaki, bebibir dan aci berongga tersedia, dan aci keluaran boleh dimesin untuk dipadankan dengan motor sedia ada anda. Hantar kuasa input anda, nisbah yang diperlukan dan bebibir motor — kami mengembalikan bingkai yang dipadankan, lukisan dimensi dan sebut harga terus kilang dalam masa 24 jam.
4050607080100120135147155175200250

Kotak Gear Worm Siri WPDA — Nisbah 5:1 hingga 100:1, 15–2,500 N·m, Perumahan Besi Tuang IP65

Jika anda mendapatkan sumber pengurang cacing untuk pengadun, penghantar, talian pembungkusan atau peralatan ladang, tiga nombor yang tentukan sama ada ia sesuai ialah nisbah, tork keluaran dan bebibir motor. Siri WPDA merangkumi ketiga-tiga merentasi tiga belas saiz bingkai dari 40 hingga 250, dengan kuasa input dari 0.12 kW hingga 15 kW dan perumah besi tuang yang memegang IP65 di bawah pencucian dan habuk. Jadual di bawah membolehkan anda memadankan bingkai dengan tugas anda tanpa membuka katalog.

Snapshot Spesifikasi

  • Saiz bingkai40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Kuasa input0.12 kW – 15 kW
  • Nisbah pengurangan5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Tork keluaran15 N·m – 2,500 N·m
  • PerumahanBesi tuang berkekuatan tinggi, tahan hentaman dan ubah bentuk
  • Roda cacingDipadamkan dan dikisar, permukaan gigi HRC 58–62
  • PerlindunganIP65 — pengedap dua bibir ditambah pengedap minyak rangka kalis debu
  • MelekapKaki, bebibir atau aci berongga; aci keluaran dimesin ke motor anda
  • PelinciranLitar pelinciran paksa, bah di bawah 60 °C pada tugas 24/7

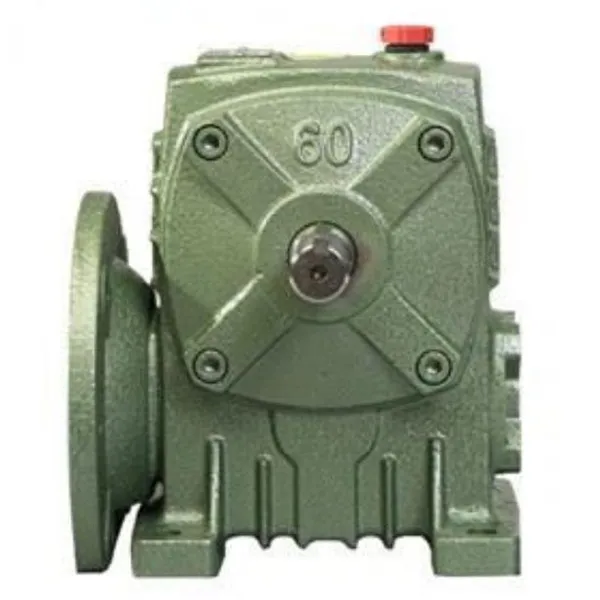

WPDA Series Worm Gearboxes — cast iron housing worm reducer

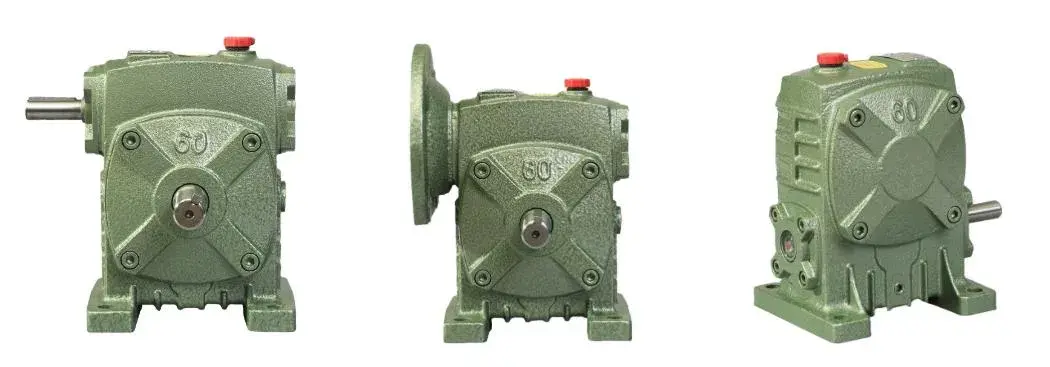

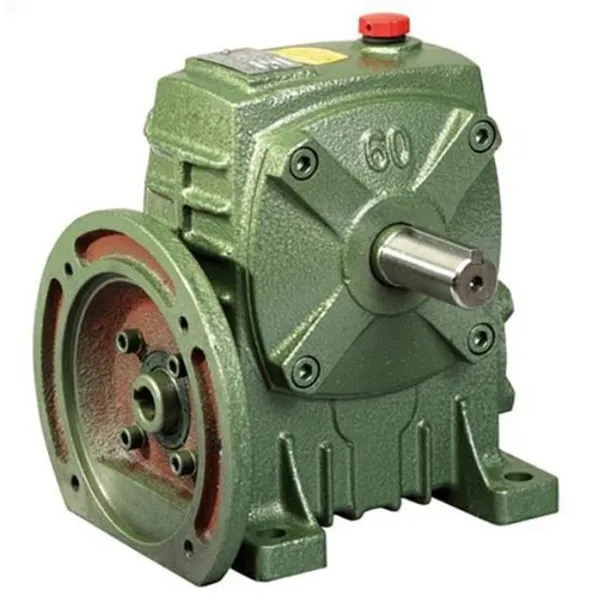

Kotak gear cacing WPDA — perumah besi tuang, input dipasang bebibir, aci keluaran berongga atau pepejal.

Di mana WPDA Sesuai

Pemprosesan & Pencampuran Makanan

Mengunci sendiri memegang dayung apabila motor berhenti

Nisbah 40:1 pada WPDA-70 membolehkan dayung pencampur berkapasiti besar bermula di bawah beban tanpa terhenti. bila garisan berhenti, geometri cacing yang mengunci sendiri memastikan dayung daripada jatuh di bawah beratnya sendiri. The pengedap dwibibir menghalang habuk tepung daripada minyak, jadi selang perkhidmatan bergerak ke kira-kira enam bulan.

Air Sisa & Isih

Perumah besi tuang dan pengedap dwibibir terhadap kelembapan

Dalam loji kumbahan atau pengasingan sampah, minyak yang bocor melepasi pengedap bibir yang haus adalah perkara yang membunuh galas. WPDA-100 menggunakan perumah besi tuang kalis karat dan pengedap dua bibir; bunyi operasi diukur jatuh dari sekeliling 80 dB hingga 62 dB, yang penting pada syif malam di zon kediaman.

Jentera Pertanian

Nisbah 60:1 tiga kali ganda tork dram pada penuai

Pada dram pengirik gabungan, WPDA-80 60:1 menaikkan tork motor kira-kira tiga kali ganda dan meningkatkan pengirik kecekapan sebanyak kira-kira 25%. Aci berongga dipasang terus ke aci pemacu sedia ada, jadi bingkai tidak memerlukan pemesinan semula. IP65 memastikan kelodak medan dan hujan keluar dari rongga gear.

Logistik & Pengangkatan

Reka letak sudut kanan menjimatkan 30% ruang pemasangan

Pada garisan pengisihan automatik dan platform angkat, susun atur cacing sudut kanan membolehkan motor duduk di sebelah aci yang digerakkan dan bukannya di belakangnya. WPDA-60 25:1 memberikan kedudukan yang cukup baik untuk pengisihan bungkusan tanpa servo. Aci keluaran boleh dimesin untuk dipadankan dengan motor yang diimport, mengelakkan penghantaran penuh bertukar-tukar. LihatKotak gear cacing WP Seriesjulat untuk duti nisbah rendah.

Jadual Pemilihan — Kuasa, Nisbah dan Berat

Rujukan cepat saiz bingkai — kuasa dan berat input nominal
Saiz Kuasa Input (kW) Julat Nisbah Berat (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Tork keluaran menjangkau 15 N·m pada saiz 40 hingga 2,500 N·m pada saiz 250. Jika tugas anda memerlukan nisbah di luar sembilan langkah standard, minta pasangan terdekat dan kami akan mengesahkan kelajuan dan tork output sebenar.

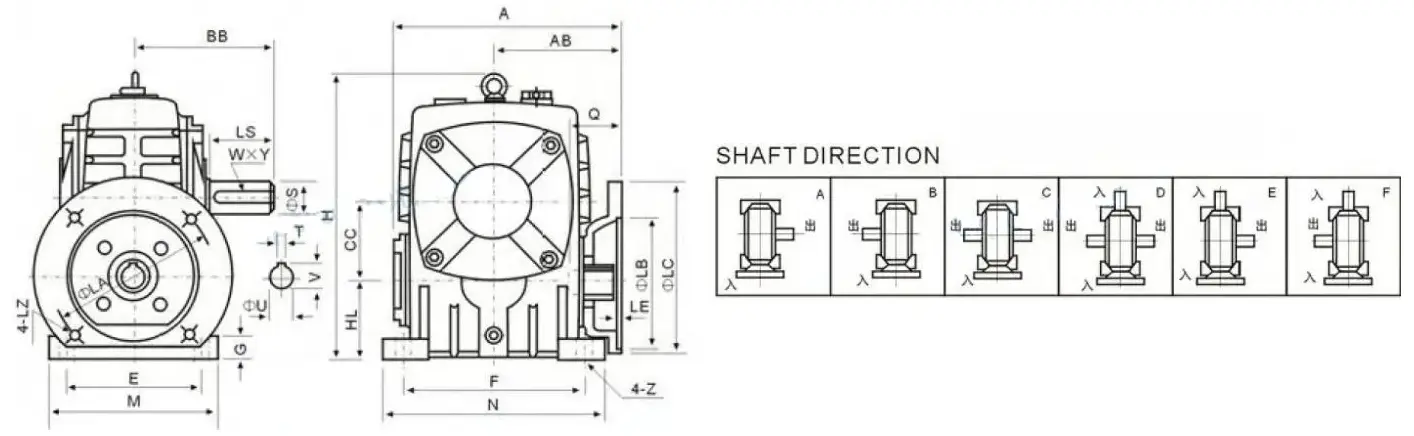

Dimensi Pemasangan — Saiz Bingkai 40 hingga 250

Dimensi pemasangan (mm) — A, AB, BB, H, HL, bebibir LA/LB/LC, lubang input Q/U, aci keluaran LS/S
Saiz A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

Semua dimensi dalam milimeter. Pada mudah alih, leret meja secara mendatar untuk mencapai lajur bebibir dan aci. Hantar bingkai motor anda dan saiz aci keluaran yang diperlukan dan kami akan mengesahkan baris yang sepadan sebelum anda memesan.

Mengapa Pembeli Menentukan Siri Ini

01

Roda cacing yang dikeraskan dan dikisar, HRC 58–62

Roda cacing melalui pelindapkejutan dan pengisaran, dengan kekerasan permukaan gigi dalam jalur HRC 58–62. Dalam aplikasi penghantar perlombongan, dua tahun operasi berterusan menghasilkan haus gear kurang daripada 0.1 mm — kira-kira tiga kali hayat perkhidmatan pengurang standard dalam tugas yang sama. Thepembuatan gear ketepatanhalaman menunjukkan langkah pengisaran dan pemeriksaan di belakang angka itu.

02

Pelinciran paksa mengekalkan bah di bawah 60 °C pada tugas 24/7

Litar pelinciran paksa dalaman menyuap mesh dan galas dan bukannya bergantung pada percikan sahaja. Pada operasi berterusan 24 jam, tangki minyak kekal di bawah 60 °C, yang melambatkan pengoksidaan pelincir dan menahan ketebalan filem pada sentuhan cacing. Itulah perbezaan antara pengurang yang bertahan semusim dan satu yang berlangsung beberapa.

03

Pengedap dua bibir IP65 dan perumah yang tidak berkarat

Pengedap dwibibir serta pengedap minyak rangka kalis habuk memegang IP65 terhadap lumpur, hujan dan habuk proses. Pada a tapak pengasingan sampah di mana pengurang biasa membocorkan minyak dan dirampas dalam masa tiga bulan, sebuah WPDA-100 dijalankan 18 bulan dalam persekitaran menghakis yang sama tanpa setitik kebocoran. Jika tugas anda lebih ringan dan anda perlukan sampul surat yang lebih kecil, bandingkanKotak gear cacing Siri RV.

04

Aci keluaran dimesin ke motor anda, bukan sebaliknya

Pemasangan kaki, bebibir dan aci berongga semuanya tersedia, dan aci keluaran boleh dimesin mengikut saiz daripada motor atau aci pacuan yang telah anda miliki. Sebuah loji jentera ladang memerlukan aci yang sepadan dengan yang lebih tua motor; aci gantian dihantar dalam masa tiga hari dan dipasang tanpa menukar motor. Untuk tugas pertanian, lihatkotak gear pertanianjulat juga.

Maklum Balas Pelanggan

“Kami menjalankan ini di bengkel makanan lembap di mana kotak gear sebelum ini berkarat dan memerlukan penutupan yang kerap. Dengan siri WPDA, perumah tidak berkarat walaupun dengan tepung dan kelembapan sepanjang hari, dan gangsa roda cacing masih bersih. Bunyi semasa operasi hampir boleh diabaikan, jadi ia tidak lagi mengganggu peralatan ujian makanan berdekatan. Apabila saya perlu melaraskan nisbah pengurangan, pasukan mereka membimbing saya melalui perbezaan model dan menjalankan pengiraan beban untuk saya — unit yang disyorkan berjalan lancar dari yang pertama mulakan.”

Emma WilsonLoji Pemprosesan Makanan, Sydney, Australia

“Kotak gear WPDA berfungsi dengan baik pada projek kami — boleh dipercayai, cekap dan mudah dipasang dan diselenggara. Dari perundingan pertama hingga penghantaran semuanya berjalan lancar, dan komunikasi adalah mudah. Kami akan terus bekerjasama dan mengesyorkan produk itu kepada rakan kongsi yang lain.”

James CarterPembeli Projek, pelanggan Raydafon

Hantar Kuasa dan Nisbah Motor Anda — Dapatkan Bingkai yang Dipadankan

Beritahu kami kuasa input, kelajuan atau nisbah keluaran yang diperlukan, jenis pelekap dan saiz aci. Kami akan mengesahkan Bingkai WPDA, kembalikan lukisan dimensi dan sebut harga pada harga kilang, biasanya dalam masa 24 jam. Julat penuh padakotak gear cacingmuka surat.
