Gear Serong Plastik

Raydafon mengeluarkan gear serong plastik di Ningbo, China, dibentuk dalam POM dan nilon untuk pemacu sudut kanan. Nisbah piawai ialah 1:1, 2:1, 3:1, 4:1 dan 5:1; modul pitch M0.25 hingga M1; kiraan gigi 10 hingga 60; diameter lubang 3.0 hingga 10.0 mm; diameter luar 8.7 hingga 60.4 mm; suhu operasi -40 °C hingga +80 °C. Nombor bahagian termasuk GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M51200BS, GB1M512001, GB1M512061, GB1M512061 dan GB1M512BS*. Akhiran BS menunjukkan sisipan loyang dan skru set. Penting: GB1M512* dan GB1M512BS* hanya sepadan dengan gear serong 60 gigi dan tidak serasi dengan gear lain. Geometri gigi yang dibentuk memberikan jaringan yang tenang dan ketat; polimer adalah pelincir sendiri dan tahan bahan kimia. Modul tersuai, kiraan gigi, gerek, hab dan gred bahan tersedia untuk lukisan; sebut harga dalam tempoh 24 jam.

Gear Serong Plastik — POM & Nylon Tersuai, M0.25 hingga M1

Gear pemacu sudut kanan untuk mekanisme ketepatan kecil: keluarga nisbah penuh dari 1:1 hingga 5:1 dengan 10 hingga 60 gigi, dibentuk dalam POM atau nilon, dengan sisipan tembaga pilihan dan skru set. Cukup senyap untuk mesin kopi dan pencetak, cukup ringan untuk peranti berkuasa bateri, dan dibekalkan untuk melukis di mana-mana sahaja di dunia.

  • 1:1 – 5:1Nisbah piawai
  • M0.25 – M1Modul pitch (mod)
  • 10 – 60Kiraan gigi tersedia
  • -40 hingga +80 °CSuhu operasi

Gear Serong Plastik untuk Pemacu Sudut Kanan — POM & Nylon Tersuai

Gear serong plastik memusingkan pemacu melalui 90 darjah menggunakan gigi polimer yang dibentuk dan bukannya yang dipotong logam. Perubahan tunggal itu menghilangkan keperluan untuk pelinciran, mengurangkan berat pasangan, dan menjadikan jaringan lebih senyap — itulah sebabnya susunan itu muncul dalam mesin kopi, pencetak, motor langsir, vakum robot dan kenderaan kawalan jauh kecil. Raydafon menghasilkan keluarga ini sebagai pengilang dan pembekal dari kilangnya sendiri di Ningbo, China, jadi tiada margin dagangan antara anda dan mesin acuan.

Penyesuaian meliputi parameter yang biasanya menentukan sama ada gear sesuai: modul, bilangan gigi, diameter gerudi, dimensi hab dan bos, nisbah dan polimer itu sendiri. Hantar lukisan, sampel gear atau bahkan foto dengan dimensi dan kami akan mengesahkan bahagian standard terdekat atau memetik alat baharu. Produk berkaitan dari bengkel yang sama termasuk yang lebih luasperalatan plastikjulat, yanggear heliks plastikkeluarga untuk pemacu aci selari, dan logamgear seronggarisan di mana tork melebihi apa yang boleh dibawa oleh polimer.

Spesifikasi Gear Serong Plastik

  • Rujukan dimensi standardΦ12 mm (juga tersedia dalam saiz yang disenaraikan dalam jadual di bawah)
  • Modul pitch (mod)M0.25, dengan 0.5 dan 1.0 dalam julat bahagian standard
  • Jenis bahanPlastik — POM, nilon (PA), atau mengikut keperluan pelanggan
  • Nisbah1:1, 2:1, 3:1, 4:1, 5:1
  • Suhu operasi-40 °C hingga +80 °C
  • Ciri pilihanSisipan loyang, set skru, gerek tersuai dan hab
  • PenyesuaianModul, kiraan gigi, gerek, panjang bos, lebar gigi, gred bahan

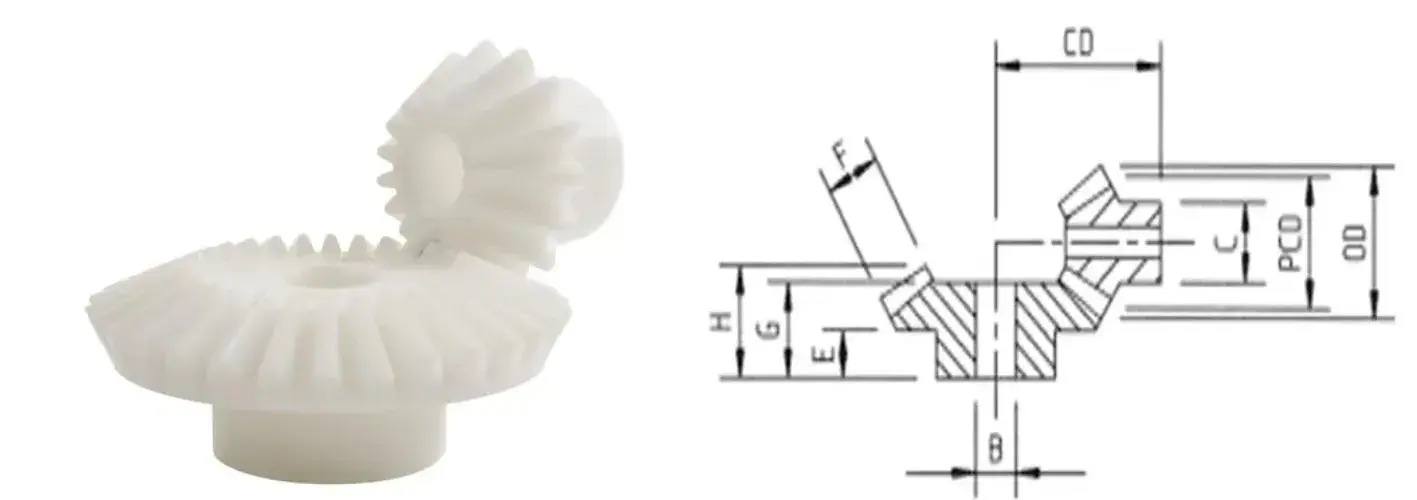

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometri rujukan untuk keluarga gear serong plastik — huruf dimensi di bawah sepadan dengan lukisan ini.
1:1Kelajuan yang sama, pemindahan sudut kanan
2:1Kurangkan separuh kelajuan output
3:1Pengurangan kelajuan ketiga
4:1Pengurangan kelajuan suku
5:1Pengurangan kelajuan kelima

Nota padanan penting:nisbah pasangan pasangan mesti digunakan bersama-sama. Gear serong gigi lurus dalam nisbah 1:1 boleh ditukar ganti dalam nisbahnya, tetapibahagian nisbah 5:1 yang nombor bahagiannya berakhir dengan * (GB1M512* dan GB1M512BS*) hanya sepadan dengan gear serong 60 gigi — geometrinya tidak serasi dengan mana-mana gear lain.Sila sahkan nombor bahagian mengawan sebelum membuat pesanan.

Dimensi, Kiraan Gigi dan Nisbah

Semua dimensi dalam mm. Gunakan huruf B, CD, C, E, F, G dan H bersama-sama dengan lukisan rujukan di atas untuk menyemak kesesuaian dengan reka letak anda sendiri.

Tatal jadual ke sisi untuk membaca setiap lajur. Lajur sebelah kanan menunjukkan versi sisipan dan set skru tembaga untuk setiap bahagian.

Bahagian no. Pitch
(mod)
No. daripada
gigi
Semua dimensi dalam mm Sisipan tembaga
& set skru
Luar dia. Pitch dia. Bore dia. B CD Hub dia. C Panjang bos E Lebar gigi F Panjang G Panjang H
Nisbah 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Nisbah 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Nisbah 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Nisbah 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Nisbah 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Membaca jadual:bahagian dengan akhiran BS membawa sisipan loyang dan skru set untuk penetapan aci positif. Huruf B, CD, C, E, F, G dan H ikut lukisan rujukan dalam bahagian spesifikasi di atas. Sempang dalam lajur panjang bermakna dimensi itu tidak boleh digunakan pada bahagian itu. Tidak pasti pasangan mana yang sesuai dengan reka letak anda? Hantar lukisan atau dimensi aci dan kami akan memadankannya.

Butiran Produk

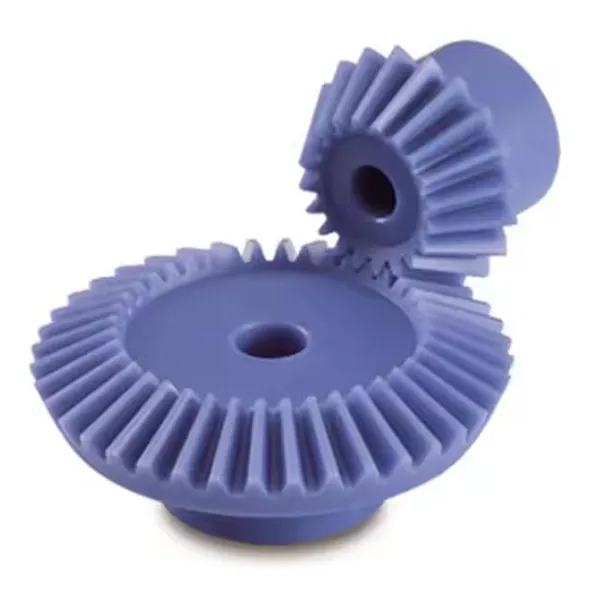

Gambar gear serong plastik acuan kami — bentuk gigi, hab dan pilihan sisipan loyang.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail

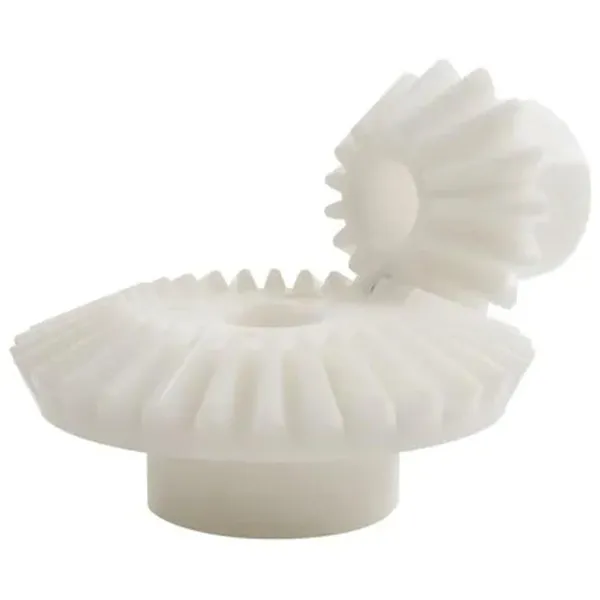

Gear serong plastik dibentuk — bentuk gigi dan butiran hab merentas julat nisbah.
Plastic bevel gear pair in POM moulded for a right-angle drive

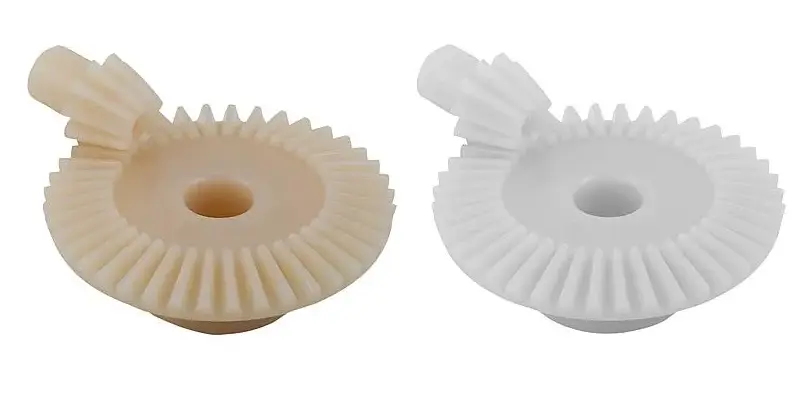

Sepasang gear serong POM untuk pemacu sudut kanan.
Plastic bevel gear set assembled and checked before packing
Set gear dipadankan diperiksa untuk mesh dan tindak balas sebelum dibungkus.

Kelebihan Utama

  • Polimer yang bersih dan tahan hausPOM dan nilon menahan lembapan dan pelbagai jenis bahan kimia, jadi gear terus berfungsi dalam persekitaran yang lembap, tercuci atau menghakis sedikit di mana gear logam bersalut akhirnya akan terhakis. Tiada lukisan, tiada penyaduran dan tiada filem minyak untuk diselenggara.
  • Gigi yang dibentuk dengan tepatBentuk gigi berasal dari rongga acuan dan bukannya pemotong, jadi penglibatan kekal ketat dan konsisten di seluruh kumpulan. Hasilnya ialah putaran yang stabil dan senyap — harta yang paling penting dalam peranti sensitif hingar seperti mesin kopi dan pencetak.
  • Sebahagian kecil daripada berat logamJisim rendah mengurangkan beban pada aci dan galas, memotong inersia yang perlu dipandu oleh motor, dan memanjangkan hayat bateri dalam produk mudah alih dan berkuasa bateri.
  • Pemacu sudut kanan dalam sampul padatGeometri serong memindahkan kuasa melalui 90 darjah tanpa memerlukan perumah kotak gear yang berasingan, yang memastikan mekanisme kecil pendek dan mudah untuk dipasang.
  • Disesuaikan dengan lukisan andaModul, kiraan gigi, diameter gerudi, hab dan dimensi bos, nisbah dan gred polimer semuanya boleh dihasilkan mengikut keperluan. Jika bahagian standard dalam jadual sesuai, kami akan menyatakannya dan menjimatkan kos perkakas.
  • Harga dan kawalan langsung kilangPengacuan, pemeriksaan dan pembungkusan berlaku secara dalaman, jadi tiada margin perantaraan dan kualiti diperiksa oleh pasukan yang sama yang membuat bahagian tersebut.

Aplikasi

Gabungan ringan, larian senyap dan rintangan kakisan menjadikan gear serong plastik sesuai untuk pemacu sudut kanan kecil merentasi beberapa keluarga produk.

Peranti rumah pintar

Mesin langsir pintar membuka dan menutup dengan senyap tanpa mengganggu bilik, manakala pembersih vakum robot menggunakan pemacu sudut kanan yang sama untuk mendaki dan membelok dengan cabutan kuasa rendah dan hayat perkhidmatan yang panjang.

Peralatan pejabat

Pencetak bergantung pada bentuk gigi yang konsisten untuk suapan kertas yang licin dan bunyi operasi yang rendah, dan mesin pencincang menggunakan rintangan kimia dan rintangan haus untuk menampung beban kertas yang berterusan tanpa kegagalan pramatang.

Mainan dan produk pengguna

Kenderaan kawalan jauh mendapat manfaat daripada berat rendah, yang meningkatkan hayat bateri, manakala polimer bertolak ansur dengan titisan dan hentaman. Gred bahan yang sesuai tersedia untuk produk kanak-kanak.

Mesin kopi dan peralatan kecil

Pemacu sudut kanan dalam peralatan tertutup berjalan tanpa pencemaran gris pada bahagian sekeliling, dan mesh yang dibentuk mengekalkan bunyi bising yang rendah dalam persekitaran domestik.

Instrumentasi dan penggerak kecil

Pemindahan padat 90 darjah dalam mekanisme pengukuran dan kedudukan, di mana bahagian inersia rendah dan bukan magnetik, tidak berkarat merupakan kelebihan.

Jentera tersuai

Mana-mana pemacu sudut kanan kecil di mana anda memerlukan pasangan serong logam, perumah berasingan dan titik pelinciran. Hantar lukisan dan tugas dan kami akan menasihati tentang bahan dan nisbah.

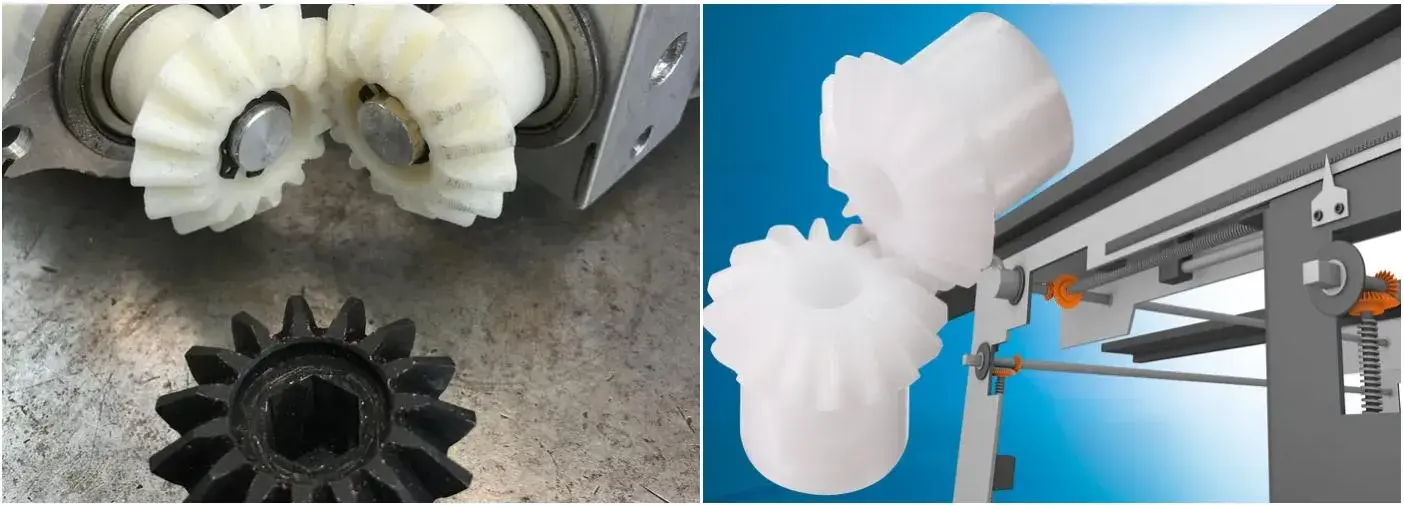

Plastic bevel gears used in smart home, office equipment and toy applications
Gear serong plastik dalam perkhidmatan merentasi rumah pintar, peralatan pejabat dan aplikasi produk pengguna.

Soalan Lazim Pembeli

  • Bolehkah anda menghasilkan gear serong plastik untuk lukisan saya atau daripada sampel?ya. Hantar lukisan berdimensi atau gear sampel dengan modul, kiraan gigi, nisbah, gerek dan keutamaan bahan. Kami mengesahkan sama ada bahagian standard sedia ada dalam jadual di atas sesuai, atau memetik acuan baharu, dan boleh membekalkan prototaip mesin terlebih dahulu jika anda ingin mengesahkan geometri sebelum perkakas.
  • Bahan manakah yang harus saya pilih, POM atau nilon?POM ialah pilihan biasa untuk pasangan serong ketepatan kerana ia kaku, geseran rendah dan stabil dari segi dimensi di bawah kelembapan, yang memastikan jarak tengah dan tindak balas boleh diramalkan. Nilon lebih keras dan lebih baik dalam menyerap hentaman, tetapi ia menyerap lembapan dan bergerak sedikit dalam dimensi. Beritahu kami beban, kelajuan dan persekitaran dan kami akan mengesyorkannya.
  • Adakah gear dibekalkan sebagai pasangan yang sepadan?Sepasang serong hanya berfungsi dengan betul dengan gear mengawan yang direka bentuk dengannya. Bahagian yang ditanda dengan asterisk (GB1M512* dan GB1M512BS*) hanya sepadan dengan gear 60 gigi dan tidak serasi dengan gear lain. Untuk setiap nombor bahagian lain, sahkan bahagian mengawan dengan kami sebelum membuat pesanan dan kami akan menyemak pasangan itu.
  • Apakah maksud akhiran BS pada nombor bahagian?BS menunjukkan sisipan loyang dan skru set, yang memberikan penetapan mekanikal positif pada aci dan bukannya bergantung pada lubang acuan biasa. Ia adalah pilihan biasa di mana gear mengambil beban undur atau di mana aci muat tidak boleh tergelincir.
  • Apakah suhu kerja dan bolehkah anda membekalkan bahan suhu lebih tinggi?Julat standard ialah -40 °C hingga +80 °C. Untuk peralatan yang berjalan lebih panas, bahan seperti PEEK atau PPS boleh dipetik; beritahu kami suhu operasi berterusan dan kami akan mengesahkan perkara yang diperlukan oleh aplikasi.
  • Apakah masa utama dan syarat pesanan anda?Hantar nombor bahagian atau lukisan dengan kuantiti yang diperlukan. Kami membalas dengan harga, keperluan perkakas jika ada dan masa memimpin — biasanya dalam masa 24 jam. Alat ganti standard dihantar dari stok pengeluaran; perkakas baharu mengikut lukisan yang disahkan.

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebut Harga Gear Serong Plastik

Hantar nombor bahagian dari jadual di atas atau lukisan anda sendiri — modul, nisbah, kiraan gigi, lubang dan kuantiti. Kami mengesahkan kesesuaian dengan gear mengawan, menasihati tentang bahan, dan membalas dengan harga dan masa pendahuluan dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Nisbah mesti dipesan sebagai pasangan sepadan. Dimensi mengikut lukisan rujukan dalam bahagian spesifikasi; sila sahkan lukisan akhir terhadap pemasangan anda sebelum membuat pesanan. Sisipan tembaga dan versi skru set dikenal pasti dengan akhiran BS.
