Jangkau Silinder Teleskopik Stacker

Raydafon mengeluarkan silinder hidraulik teleskopik berbilang peringkat untuk ledakan penumpuk capaian, dengan diameter lubang standard 200 mm hingga 220 mm, diameter rod 150 mm hingga 180 mm, lejang maksimum sehingga 8000 mm dan tekanan kerja maksimum 30 MPa. Reka bentuk peringkat bersarang menghasilkan lejang teleskopik panjang dari panjang tertutup padat, dan peringkat terbesar memberikan daya tertinggi pada permulaan lif — memadankan keluaran silinder dengan lengkung beban ledakan. Dibekalkan sebagai kelengkapan OEM atau sebagai unit gantian yang dibuat pada lukisan asal, termasuk kiraan pentas, susunan pelekap dan kedudukan port. Dihasilkan di kilang Raydafon sendiri di Ningbo, China, dengan kit pengedap dan komponen ganti tersedia secara berasingan. Hantar model mesin, diameter lubang dan rod, lejang yang diperlukan, tekanan kerja dan jenis pelekap untuk sebut harga dalam masa 24 jam.

Jangkauan Silinder Teleskopik Penyusun — Lubang 200–220 mm, Lejang sehingga 8000 mm

Silinder hidraulik teleskopik berbilang peringkat untuk ledakan penyusun capaian kontena. Lima atau lebih peringkat memanjang menukar panjang tertutup pendek kepada lejang kerja yang panjang, jadi penyebar boleh diletakkan dengan tepat pada ketinggian dan pada capaian tanpa silinder satu peringkat yang lebih panjang dan lebih berat. Dikilangkan oleh Raydafon di Ningbo, China, dan dibekalkan sebagai kelengkapan OEM atau sebagai unit gantian kepada lukisan.

  • 200–220 mmDiameter lubang
  • 150–180 mmDiameter batang
  • ≤ 8000 mmPukulan maksimum
  • 30 MPaTekanan kerja maksimum
  • TeleskopikPemacu boom berbilang peringkat

Reach Stacker Telescopic Cylinder Manufacturer — Bore 200–220 mm, Stroke to 8000 mm

Silinder ini ialah pemacu linear untuk ledakan penyusun jangkauan: tekanan hidraulik memasuki peringkat terbesar terlebih dahulu, dan setiap peringkat berturut-turut memanjang dalam urutan untuk memberikan lejang terkawal yang panjang daripada panjang tertutup yang padat. Tindakan teleskop itulah yang membolehkan boom dinaikkan, dilanjutkan dan ditahan semasa penyebar diletakkan di atas bekas — operasi yang menentukan bilangan kontena yang terminal bergerak setiap syif.

Raydafon menghasilkan silinder ini di kilangnya sendiri di Ningbo, China, untuk bekalan OEM dan selepas pasaran. Diameter gerudi standard ialah 200 mm hingga 220 mm dengan diameter rod 150 mm hingga 180 mm, lejang maksimum sehingga 8000 mm dan tekanan kerja maksimum 30 MPa. Jika mesin anda menggunakan kombinasi pentas atau susunan pelekap yang berbeza, hantar lukisan asal atau model mesin dan kami akan memadankannya. Silinder hidraulik yang berkaitan dari kilang yang sama termasuk yang lebih luassilinder hidraulik teleskopikjulat dansilinder hidraulik kren mudah alihkeluarga.

Spesifikasi Teknikal

  • Nama produkJangkau silinder teleskopik penumpuk
  • FungsiPergerakan teleskopik linear ledakan
  • Diameter lubang200 mm – 220 mm
  • Diameter batang150 mm – 180 mm
  • Pukulan maksimum≤ 8000 mm (panjang sambungan teleskopik)
  • Tekanan maksimumTekanan kerja 30 MPa
  • PermohonanPenumpuk capai
  • MelekapUntuk lukisan mesin — susunan pin, bebibir atau clevis
  • PenyesuaianKiraan peringkat, lejang, gerek, rod, pemasangan dan kedudukan port

Lembaran spesifikasi untuk silinder teleskopik penumpuk capaian standard.

item Spesifikasi
Nama produk Jangkau Silinder Teleskopik Stacker
Ciri-ciri Menyedari pergerakan teleskopik linear ledakan
Diameter lubang 200 mm – 220 mm
Diameter batang 150 mm – 180 mm; lejang maksimum ≤ 8000 mm
Tekanan Maksimum 30 MPa
Aplikasi Penumpuk capai

Sila ambil perhatian tentang strok dan tekanan:angka 8000 mm ialah lejang teleskopik silinder, bukan ketinggian lif mesin — ketinggian angkat keseluruhan bergantung pada geometri ledakan penyusun jangkauan khusus anda. Angka 30 MPa ialah tekanan kerja maksimum silinder; sahkan tekanan terkadar sistem hidraulik mesin anda supaya silinder dipilih terhadap tekanan yang sebenarnya akan dilihat dalam perkhidmatan.

Cara Silinder Teleskopik Berfungsi pada Penyusun Jangkauan

Silinder teleskopik berbeza daripada silinder satu peringkat dalam satu cara yang penting: bukannya satu omboh dan satu rod, ia menggunakan satu siri peringkat bersarang yang memanjang mengikut susunan. Peringkat terbesar mempunyai kawasan berkesan yang paling besar dan oleh itu menghasilkan daya tertinggi, jadi bahagian lif yang paling berat - memecahkan beban dan memulakan ledakan ke atas - dikendalikan oleh pentas dengan kelebihan mekanikal yang paling. Apabila peringkat memanjang, kawasan berkesan berkurangan dan daya jatuh semasa perjalanan meningkat, yang sepadan dengan cara perubahan momen beban ledakan apabila ia meningkat.

Susunan itu juga menyelesaikan masalah pembungkusan. Silinder satu peringkat dengan lejang 8 meter memerlukan panjang tertutup menghampiri lejangnya, yang tidak akan muat sepanjang ledakan. Peringkat bersarang memberikan lejang yang sama daripada sebahagian kecil daripada panjang tertutup, itulah sebabnya penyusun capaian, kren mudah alih dan treler tipper semuanya menggunakan silinder teleskopik berbanding satu peringkat panjang.

Dua butiran reka bentuk menentukan hayat perkhidmatan dalam aplikasi ini. Yang pertama ialah pengedap: setiap peringkat membawa set pengedap dan panduannya sendiri, dan kesesuaian peringkat ke peringkat mesti memegang penjajaran supaya pengedap tidak dimuatkan ke sisi. Yang kedua ialah keadaan permukaan: batang terdedah dan permukaan pentas adalah apa yang dilalui oleh pengedap, jadi pemarkahan daripada pasir atau peringkat bengkok membawa terus kepada kebocoran. Penapisan yang betul dan pemeriksaan berkala pada pengedap pengelap adalah penting seperti silinder itu sendiri apabila mesin menjalankan syif lama di port.

Butiran Produk

Gambar silinder teleskopik penumpuk jangkauan yang kami hasilkan — susunan pentas, permukaan rod dan antara muka pelekap.

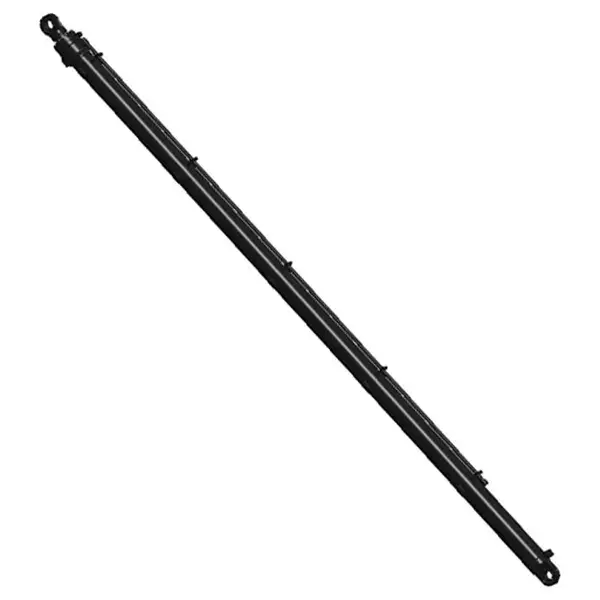

Reach stacker telescopic cylinder showing nested stages and rod surface
Jangkauan silinder teleskopik penumpuk — peringkat bersarang, permukaan rod dan antara muka pelekap.

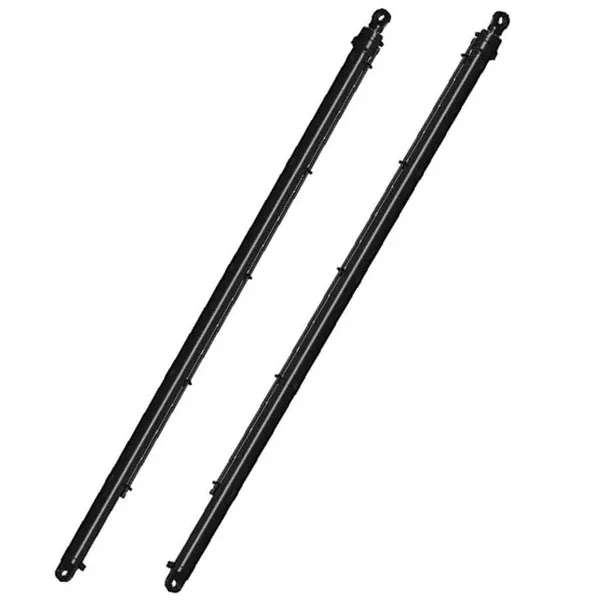

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Silinder hidraulik teleskopik berbilang peringkat untuk aplikasi boom penumpuk jangkauan.
Reach stacker telescopic cylinder before packing and shipment
Silinder yang dipasang diperiksa dan disediakan untuk penghantaran.
Reach stacker telescopic cylinder stage detail and seal arrangement
Perincian pentas dan susunan pengedap silinder teleskopik.

Faedah Produk

  • Jangkauan panjang dari panjang tertutup yang pendekPembinaan berbilang peringkat memberikan strok sehingga 8000 mm sambil mengekalkan silinder yang ditarik balik padat sepanjang boom, jadi mesin boleh meletakkan penyebar pada ketinggian dan pada jarak tanpa membawa silinder satu peringkat yang lebih panjang dan lebih berat.
  • Paksa di mana lif memerlukannyaPeringkat terbesar memberikan daya tertinggi pada permulaan lif, apabila momen beban pada ledakan adalah paling besar, dan peringkat yang lebih kecil menyediakan perjalanan. Itu sepadan dengan keluaran silinder dengan lengkung beban sebenar mesin.
  • Dibina untuk tugas kontena beratSilinder dihasilkan daripada keluli khas berkualiti tinggi dan direka bentuk untuk kitaran kerja berterusan operasi pelabuhan, dengan susunan pengedap ditentukan untuk anjakan panjang di bawah beban dan bukannya penggunaan sekejap-sekejap.
  • Bekalan langsung kilangSilinder dikilangkan dan dipasang di kilang Raydafon sendiri, jadi tiada margin dagangan antara anda dan pengeluaran, dan lukisan, pengedap dan alat ganti kekal tersedia untuk hayat mesin.
  • Dibuat mengikut lukisan mesin andaGerbang, rod, lejang, kiraan peringkat, susunan pelekap dan kedudukan port boleh dihasilkan kepada lukisan asal, yang penting untuk unit gantian di mana antara muka pelekap mesti sepadan dengan ledakan sedia ada.
  • Memendekkan kitaran pemuatan dan pemunggahanKedudukan penyebar yang tepat dan boleh diulang membolehkan bekas diangkat dari dermaga atau geladak dan diletakkan dalam pergerakan yang lebih sedikit, mengurangkan masa setiap kapal di dermaga dan masa menunggu untuk kenderaan jalan raya di terminal.

Hayat keletihan, hayat pengedap dan daya maksimum bergantung pada gerek, tekanan, kitaran tugas dan sejauh mana pencemaran dikawal dalam litar hidraulik mesin. Beri kami model mesin, tekanan kerja dan lejang yang diperlukan, dan kami akan mengesahkan konfigurasi silinder terhadap beban yang sebenarnya akan dilihat.

Aplikasi

Aplikasi utama ialah ledakan penyusun capaian kontena, tetapi jenis silinder teleskopik yang sama digunakan di mana-mana lejang panjang perlu dihasilkan daripada panjang pelekap yang pendek dalam mesin mudah alih.

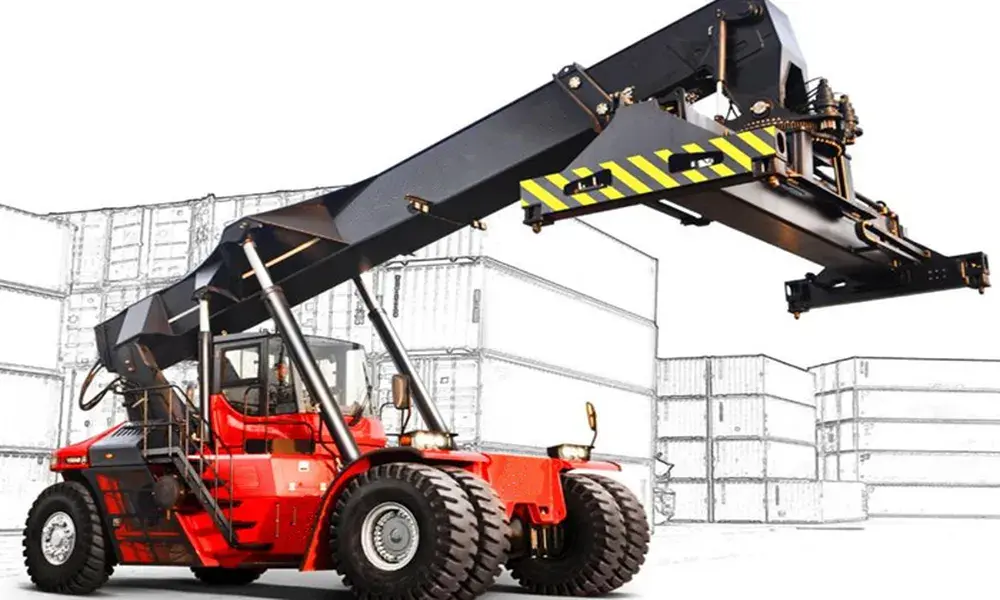

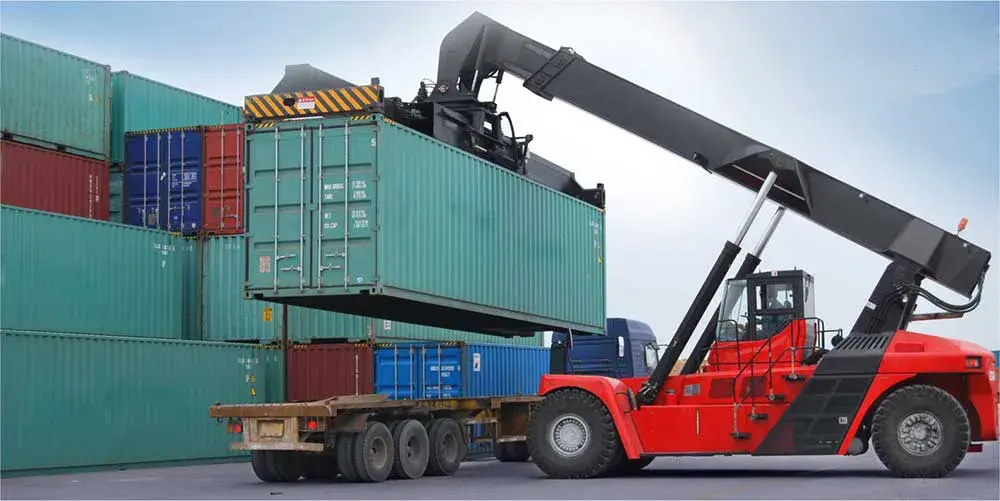

Reach stacker telescopic cylinder installed on a container handling machine boom
Jangkau silinder teleskopik penumpuk dalam perkhidmatan pada mesin pengendalian kontena.

Terminal pelabuhan dan kontena

Lif boom dan lanjutan pada penumpuk jangkauan memindahkan kontena antara dermaga, halaman dan kenderaan jalan raya di bawah operasi syif berterusan.

Kawasan logistik dan gudang

Mesin yang mengendalikan susunan padat di mana penyebar mesti diletakkan dengan tepat pada ketinggian dan jarak tanpa meletakkan semula casis.

Stesen pengangkutan dan pengangkutan

Operasi pusing ganti tinggi di mana kitaran pemuatan dan pemunggahan berulang sepanjang hari dan kebolehpercayaan silinder secara langsung menentukan daya pemprosesan.

Kren mudah alih

Sambungan boom teleskopik, di mana prinsip peringkat yang sama menghasilkan jangkauan panjang dari panjang tertutup yang boleh diangkut.

Peralatan tipper dan treler

Silinder pengangkat berbilang peringkat untuk badan tipping dan menaikkan platform, di mana lejang adalah panjang berbanding dengan ruang pelekap yang tersedia.

Penggantian dan pengubahsuaian

Penggantian terus silinder boom yang haus atau rosak pada penumpuk capaian sedia ada, dihasilkan terhadap lukisan asal atau sampel yang diukur.

Soalan Lazim Pembeli

  • Apakah gerek, lejang dan tekanan yang mencapai penutup silinder teleskopik penumpuk ini?Diameter gerudi standard ialah 200 mm hingga 220 mm, diameter rod 150 mm hingga 180 mm, lejang maksimum sehingga 8000 mm dan tekanan kerja maksimum 30 MPa. Ketinggian angkat keseluruhan bergantung pada geometri boom mesin anda, bukan pada lejang sahaja, jadi sahkan kedua-duanya apabila menyatakan.
  • Adakah silinder ini bahagian OEM atau pengganti?Ia dikeluarkan oleh Raydafon di kilangnya sendiri dan boleh dibekalkan sebagai kelengkapan OEM untuk pembina mesin atau sebagai unit gantian untuk mesin yang sudah dalam perkhidmatan. Untuk penggantian, hantar lukisan asal, model mesin atau ukuran silinder yang gagal.
  • Bagaimanakah saya tahu pelekap akan sepadan dengan boom saya?Pemasangan dibuat pada lukisan — susunan pin, bebibir atau clevis, bersama-sama dengan kedudukan port. Hantar lukisan atau gambar silinder sedia ada dengan dimensi utamanya dan kami akan mengesahkan antara muka sebelum memetik.
  • Apakah maklumat yang perlu anda petik?Model mesin, diameter gerudi dan rod, lejang yang diperlukan, tekanan kerja, kiraan peringkat jika ia adalah reka bentuk berbilang peringkat, jenis dan kuantiti pelekap. Lebih banyak perkara ini kami terima dengan pertanyaan, lebih cepat kami boleh mengesahkan reka bentuk dan harga.
  • Apakah yang mempengaruhi hayat perkhidmatan silinder teleskopik?Kebersihan minyak hidraulik, keadaan pengedap pengelap dan penjajaran peringkat individu adalah faktor utama. Pencemaran atau permukaan peringkat markah merosakkan pengedap dan membawa kepada kebocoran, jadi penapisan dan pemeriksaan tetap penting sama seperti spesifikasi silinder itu sendiri.
  • Apakah masa utama dan bolehkah pengedap ganti dibekalkan?Masa utama bergantung pada sama ada silinder sepadan dengan lukisan sedia ada atau memerlukan konfigurasi baharu, dan disahkan dengan sebut harga, biasanya dalam masa 24 jam selepas menerima pertanyaan. Kit pengedap dan komponen gantian boleh dibekalkan secara berasingan supaya mesin boleh dikembalikan kepada perkhidmatan selepas kegagalan pengedap.

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebut Harga Silinder Teleskopik Reach Stacker

Hantar model mesin, diameter lubang dan rod, lejang yang diperlukan, tekanan kerja, jenis dan kuantiti pelekap — atau lukisan asal. Kami mengesahkan konfigurasi terhadap ledakan anda dan membalas dengan harga dan masa utama dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Angka 8000 mm ialah lejang silinder, bukan ketinggian lif mesin. Sila sahkan tekanan kerja terkadar sistem hidraulik anda dan dimensi pelekap sebelum membuat pesanan.
