Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan
  • Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun SuapanKotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan
  • Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun SuapanKotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan

Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan

Kotak gear planet pemacu gerimit siri PGA dibina untuk pembancuh suapan TMR dan penyuap diet yang dipacu daripada PTO traktor 540 rpm. Tork berterusan berjalan dari 3,810 N·m (PGA-502) hingga 42,000 N·m (PGA-4203/4204), dengan nisbah dari 11.1:1 hingga 662.8:1 dan standard 1"3/8 Z6 atau 1"3/4 Z20 splines. Gear dan aci ialah keluli aloi berkekuatan tinggi, gas dikarburkan kepada kira-kira HRC58 kekerasan permukaan gigi; perumah besi tuang sekeping menggunakan pengedap dwi IP65 untuk habuk, buburan dan pencucian. Dikilangkan oleh Raydafon dalam bengkel ISO 9001 sendiri di Ningbo, China, untuk pembina pembancuh OEM dan sebagai unit gantian untuk ladang dan peniaga. Nisbah tersuai, bebibir keluaran dan muka pelekap dibuat pada lukisan. Hantar model atau lukisan pengadun anda untuk pemilihan dan sebut harga yang disahkan dalam masa 24 jam.

Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan

Pengurangan planet dipacu PTO 540 rpm untuk pengadun TMR dan penyuap diet, memberikan tork berterusan 3,810–42,000 N·m dengan nisbah dari 11.1:1 hingga 662.8:1. Perumah besi tuang, penggearan keluli aloi berkarbur, pengedap dwi dan perlindungan IP65 untuk kerja harian dalam habuk, lumpur dan pencucian.

  • 3,810–42,000Tork berterusan (N·m)
  • 11.1:1–662.8:1Nisbah yang tersedia
  • 540 rpmKelajuan input yang dinilai
  • IP65Perlindungan habuk & air

Kotak Gear Planetari Pemacu Auger Siri PGA untuk Pengadun Suapan dan Gerabak TMR

Siri PGA ialah unit pemacu gerimit yang terletak di antara PTO traktor dan skru pembancuh pengadun suapan. Input 540 rpm dari traktor dikurangkan melalui peringkat planet kepada putaran tork rendah yang tinggi yang diperlukan oleh auger untuk mengangkat dan melipat silaj, jerami dan pekat tanpa terhenti. Oleh kerana laluan beban dikongsi merentasi beberapa gear planet, pemacu kekal cukup padat untuk melekap pada bahagian hadapan atau plat sisi pengadun sambil masih menghasilkan tork berterusan daripada 3,810 N·m pada model terkecil kepada 42,000 N·m pada yang terbesar.

Raydafon membina siri PGA di bengkelnya sendiri di Ningbo, China, di bawah sistem kualiti ISO 9001, dan membekalkannya kepada pengilang pembancuh dan penyuap diet sebagai unit OEM serta pengedar sebagai kotak gear gantian. Jika mesin anda didorong oleh PTO, pasangkannya dengan aAci PTO untuk pengadun suapan; jika pengadun anda menggunakan peringkat serong dan bukannya peringkat planet, bandingkankotak gear pembancuh suapanjulat di tapak yang sama.

Apakah Kotak Gear Planetari Pemacu Auger dan Bagaimana Ia Berfungsi?

Kotak gear planet pemacu auger ialah pengurang sepaksi di mana gear matahari memacu beberapa gear planet yang berputar di dalam gear gelang semasa dibawa oleh pembawa planet. Oleh itu, daya kilas dihantar melalui beberapa sentuhan gigi sekaligus dan bukannya satu pasangan, itulah sebabnya unit planet boleh membawa beban pengadun yang berat dalam perumah yang pendek dan bulat dan mengapa ia menahan kejutan yang berlaku apabila gerimit penuh bermula dalam suapan beku atau padat.

Dalam pengadun suapan urutannya adalah mudah: traktor PTO pada 540 rpm, pengurangan planet kepada kira-kira 5–50 rpm pada aci gerimit, dan pendaraban tork yang membolehkan traktor yang agak kecil memutar skru pembancuh yang besar. Itulah sebabnya siri PGA dipilih oleh ladang yang menjalankan traktor kecil — kotak gear, bukan traktor, membekalkan daya pusingan tambahan. Prinsip yang sama terpakai kepada penyuap loji silaj dan biogas, di mana putaran berkelajuan rendah berterusan lebih penting daripada kelajuan puncak.

Spesifikasi Teknikal dan Julat Model

Semua model dinilai pada kelajuan input 540 rpm. Tatal jadual ke sisi untuk melihat setiap lajur.

Model Tork berterusan (N·m) Tork maksimum (N·m) Nisbah i Aci masukan
Model satu peringkat dan dua peringkat
PGA-502 3,810 7,620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8,500 17,000 16.8–30.6 1" 3/4 Z20
PGA-1202 11,600 23,200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15,700 31,400 13.4–47.5 1" 3/4 Z20
PGA-1702/3 15,700 31,400 13.4–47.5 1" 3/4 Z20
PGA-2102/3 21,000 47,000 12.1–62.1 1" 3/4 Z20
PGA-2502 23,780 48,000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30,760 61,520 25.7–84.4 1" 3/4 Z20
PGA-4203 42,000 142,000 27.8–91.4 1" 3/4 Z20
Model nisbah tinggi untuk pengadun menegak besar dan penyuap biogas
PGA-1603 15,700 31,400 24.4–116.9 1" 3/4 Z20
PGA-1703 15,700 31,400 24.4–116.9 1" 3/4 Z20
PGA-2103 21,000 47,000 31.8–126.5 1" 3/4 Z20
PGA-2503 23,780 48,000 35.7–142.2 1" 3/4 Z20
PGA-3004 30,760 61,520 97.4–612.3 1" 3/4 Z20
PGA-4204 42,000 142,000 105.4–662.8 1" 3/4 Z20
  • Tork maksimum ialah puncak terputus-putus yang diterima oleh kotak gear semasa permulaan gerimit yang dimuatkan; tork berterusan ialah nilai untuk duti bancuhan tanpa gangguan.
  • Pilihan aci input yang ditunjukkan ialah profil PTO 1"3/8 Z6 dan 1"3/4 Z20 standard. Spline lain, saiz gerudi dan dimensi bebibir keluaran boleh dimesin ke lukisan anda.
  • Nisbah di luar julat yang disenaraikan untuk bingkai tertentu kadangkala boleh dicapai dengan menggabungkan peringkat — hantar kelajuan output yang diperlukan dan kami akan mengesahkan.

Cara Memilih Model PGA yang Tepat untuk Pengadun Anda

  1. Padankan bingkai dengan kuasa traktor dan saiz gerimit.Pengadun kecil 40–80 hp biasanya menjalankan PGA-502 atau PGA-1002/3; gerabak TMR jarak pertengahan 80–150 hp biasanya menggunakan PGA-1602/3 hingga PGA-2502; pembancuh menegak besar dan penyuap biogas bergerak ke atas ke PGA-3004 atau PGA-4204.
  2. Periksa tork berterusan terhadap tugas anda.Bandingkan tork auger yang diperlukan pengadun dengan angka berterusan dalam jadual, bukan angka puncak. Nilai puncak ialah ruang utama untuk permulaan, bukan penilaian berfungsi.
  3. Sahkan aci input.Kebanyakan traktor di Eropah dan Amerika Utara menggunakan 1"3/8 Z6 pada 540 rpm, manakala mesin yang lebih besar menggunakan 1"3/4 Z20. Spline yang salah ialah ralat pesanan yang paling biasa kita lihat.
  4. Periksa pemasangan dan paras minyak.Sahkan corak bolt, bebibir keluaran dan kedudukan pengisi minyak pada bingkai pengadun supaya unit berada pada sudut yang dinyatakan dalam manual.
  5. Rancang selang waktu penyelenggaraan.Gunakan gred minyak dan selang pertukaran dalam manual; kami boleh membekalkan jadual penyelenggaraan bertulis dengan penghantaran jika pasukan perkhidmatan anda memerlukan satu untuk rekod jaminan.

Tidak pasti bingkai mana yang sesuai? Hantar jenama pengadun, diameter gerimit, kuasa kuda traktor dan kelajuan gerimit yang diperlukan — jurutera kami akan mengesahkan model dan nisbah sebelum anda memesan.

Butiran Produk

Kedua-dua gambar di bawah ialah unit siri PGA yang kami hasilkan: kotak gear yang dipasang dengan perumah tuang dan input PTO, dan lukisan dimensi yang digunakan untuk pemeriksaan pemasangan.

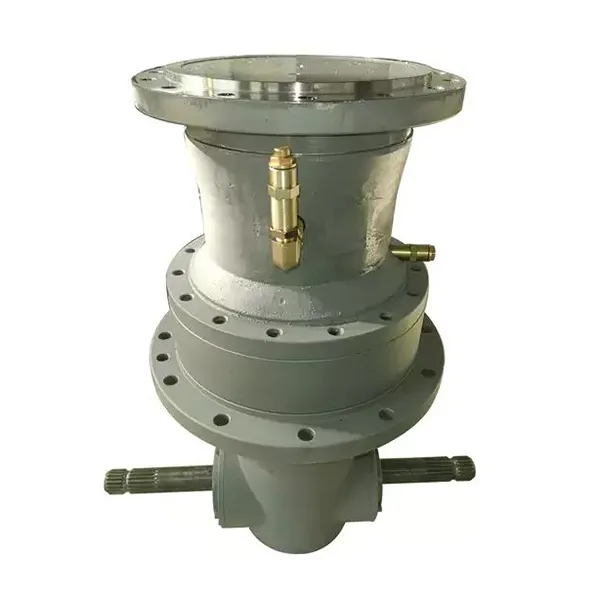

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Kotak gear planet pemacu gerimit siri PGA — perumah besi tuang, peringkat pengurangan planet dan aci input PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Garis besar dan dimensi pemasangan kotak gear planet pembancuh suapan siri PGA.

Bahan, Pengedap dan Kualiti Binaan

Gear dan rawatan haba

Gear dan aci dimesin daripada keluli aloi berkekuatan tinggi dan berkarburkan gas, kemudian dipadamkan kepada kekerasan permukaan gigi kira-kira HRC58 manakala teras kekal cukup kuat untuk menyerap hentakan. Gabungan itulah yang memberikan siri PGA rintangan hausnya pada silaj yang melelas dan toleransinya terhadap mula dimuatkan berulang, dan itulah sebabnya bingkai yang sama boleh ditawarkan merentasi julat nisbah yang luas tanpa menukar sampul luaran.

Perumahan dan pengedap

Perumah ialah badan besi tuang sekeping, yang mengekalkan lubang galas yang sepusat dan melembapkan getaran yang akan dihantar oleh perumah yang direka. Pengedap dwi pada hujung input dan output menahan pelincir masuk dan memastikan habuk, buburan dan air cucian keluar, memberikan unit tahap perlindungan IP65. Puting gris dan titik isi minyak diletakkan supaya servis rutin boleh dilakukan dengan pengadun dalam kedudukannya yang berfungsi.

Ujian sebelum penghantaran

Setiap kotak gear dijalankan dan diperiksa sebelum pembungkusan: berjalan tanpa beban untuk mengesahkan putaran lancar dan pengedap minyak, tindak balas dan pengesahan pola sentuhan pada set gear, dan pemeriksaan akhir pada spline input dan bebibir keluaran. Rekod ujian boleh dilampirkan pada dokumen penghantaran apabila projek anda memerlukan bukti yang didokumenkan.

Kelebihan Utama untuk Operator Pengadun Suapan

  1. Kos bahan api yang lebih rendah.Kecekapan penghantaran yang tinggi bermakna kurang kuasa hilang antara PTO dan auger, mengurangkan penggunaan bahan api sebanyak kira-kira 30% pada kerja bancuhan yang setanding.
  2. Mula lebih cepat, tiada pemanasan awal.Set gear mencapai keadaan berfungsi dengan cepat, jadi kumpulan awal pagi dan campuran tambah nilai tidak memerlukan pemanasan yang lama.
  3. Pencampuran berkelajuan tinggi yang stabil.Set gear ketepatan memastikan kelajuan auger stabil melalui jerami, silaj dan pekat, jadi catuan bercampur sekata dan bukannya berstrata.
  4. Pemanduan yang lebih lancar dan tahan lebih lama.Susun atur planet simetri mengimbangi daya penghantaran, mengurangkan beban kesesakan dan haus mekanikal pada keseluruhan garis pacuan.
  5. Peralihan nisbah automatik di bawah beban.Unit bermula dalam mod tork tinggi yang memecahkan suapan padat atau beku, kemudian beralih kepada mod yang lebih pantas untuk seluruh kumpulan.
  6. Bekerja dengan traktor kecil.Penguatan tork membolehkan traktor yang lebih kecil dan lebih murah memacu gerimit yang sama, membebaskan mesin yang lebih besar untuk kerja lapangan yang lain.
  7. Hayat pemacu PTO yang lebih lama.Tork permulaan yang rendah mengurangkan hentakan pada PTO traktor dan gandingan aci, memanjangkan selang penggantian gandingan sebanyak 2–3 kali.
  8. Operasi yang lebih senyap, lebih stabil.Siratan berbilang gigi menyerap getaran penghantaran, merendahkan hingar dan risiko pengikat berfungsi longgar.
  9. Operasi yang lebih mudah.Peralihan automatik mengurangkan campur tangan manual, jadi pengendali memerhatikan catuan dan mesin berbanding kotak gear.
  10. Kualiti yang didokumenkan.Pengeluaran ISO 9001, dimesin dan dipasang di kilang kami sendiri, dengan alat ganti dan sokongan teknikal selepas penghantaran.

Angka penjimatan bahan api dan selang perkhidmatan di atas adalah berdasarkan reka bentuk kotak gear kami dan tugas pembancuh suapan biasa; keputusan sebenar bergantung kepada traktor, catuan dan keadaan operasi.

Konfigurasi dan Pemasangan yang Tersedia

Siri PGA dibekalkan sebagai transmisi planet padat dan padat yang disambungkan ke dalam tiga susun atur pengadun biasa. Beritahu kami yang mana yang anda bina atau jalankan, dan bebibir keluaran, muka pelekap dan kedudukan isi minyak ditetapkan dengan sewajarnya.

Pengadun dipasang trak

Pemacu auger diambil dari PTO enjin trak atau motor hidraulik melalui kotak gear, dengan perumah dipasang pada plat hadapan pengadun.

Mesin gerak sendiri

Kotak gear dipasang pada casis bergerak, di mana susun atur planet getaran rendah melindungi set gear daripada kejutan perjalanan.

Pengadun tetap dan pegun

Kewajipan berterusan ke atas loji biogas, pusat suapan dan pemasangan TMR pegun, di mana penyejukan minyak dan akses perkhidmatan boleh dirancang.

Aplikasi

Siri PGA memacu putaran pembancuh suapan dan sistem penyusuan loji biogas. Pemasangan biasa termasuk:

  • Pengadun suapan TMR menegak dan mendatar dan penyuap diet
  • Gerimit dan penghantar skru di pusat makanan dan dapur makanan di ladang
  • Talian bancuhan silaj dan jerami di mana bahan yang dipadatkan mesti dipecahkan
  • Pengadun bahan suapan loji biogas dan skru dos menjalankan tugas berterusan
  • Tempat tidur dan penyebar sampah menggunakan prinsip pemacu gerimit yang sama
  • Pasang semula penggantian kotak gear yang haus pada pengadun sedia ada jenama lain

Jika mesin anda tiada dalam senarai ini, huraikan aplikasi dan kitaran tugas. Kotak gear yang sesuai dengan penyuap biogas pegun mungkin memerlukan spesifikasi minyak atau sudut pelekap yang berbeza untuk gerabak TMR yang dipasang pada trak.

Ulasan Pelanggan

★★★★★

Robert MartinezKontraktor Saluran Paip dan Peralatan Tapak, Houston, Amerika Syarikat

Kami menggunakan kotak gear planet ini pada kerja saluran paip Gulf Coast di mana semburan garam dan getaran berterusan adalah normal. Sepanjang enam bulan operasi berterusan, unit kekal stabil, tanpa perubahan yang boleh diukur dalam ketepatan jaringan gear. Mereka kini memacu penentu kedudukan kimpalan kami, memegang lengan dengan stabil walaupun di atas tanah pasang surut yang tidak rata. Untuk fasa saluran paip seterusnya, mereka berada dalam senarai pembekal kami yang diluluskan.

★★★★★

Sophie DuboisPengurus Pengeluaran, Loji Alat Ganti Automotif, Lyon, Perancis

Dua tahun pada talian pengecapan kami dan ketepatan kedudukan masih kekal dalam ±0.02 mm, walaupun pada kepingan aluminium nipis. Hasil laluan pertama kami meningkat kira-kira 15% selepas bertukar kepada unit ini, dan kotak gear tidak memerlukan apa-apa selain daripada pertukaran minyak yang dijadualkan.

★★★★★

Marco RossiPembeli Penyelenggaraan, Jentera Tekstil, Itali

Saya bimbang tentang perbezaan voltan antara Eropah dan China, dan jurutera mereka menyediakan pelan penyesuaian semalaman dan membekalkan modul kawalan dwi-voltan. Peti kayu itu juga termasuk pelincir yang betul dan manual penyelenggaraan dalam bahasa Itali dengan sentuhan alat ganti tempatan. Antara muka pelekap sepadan dengan aci pemacu mesin tenun kami dengan tepat, tanpa pergerakan paksi semasa pentauliahan.

Soalan Lazim Pembeli

  • Model PGA yang manakah sesuai dengan pengadun suapan saya?Padankan kuasa kuda traktor, diameter gerimit dan kelajuan gerimit yang diperlukan dengan lajur tork berterusan: Pengadun 40–80 hp biasanya mengambil PGA-502 atau PGA-1002/3, gerabak TMR 80–150 hp membawa PGA-1602/3 ke PGA-2502, dan pembancuh menegak besar atau penyuap biogas mengambil PGA-30404 atau PGA-30. Hantarkan butiran mixer anda kepada kami dan kami akan mengesahkan model dan nisbahnya.
  • Apakah perbezaan antara tork berterusan dan tork maksimum?Tork berterusan ialah penarafan untuk pencampuran tanpa gangguan; tork maks ialah puncak terputus-putus yang diterima oleh unit apabila gerimit yang dimuatkan bermula. Saiz kotak gear pada angka berterusan dan anggap puncak sebagai ruang kepala permulaan.
  • Aci input PTO manakah yang saya perlukan?Pilihan standard ialah 1"3/8 Z6 untuk kebanyakan traktor 540 rpm dan 1"3/4 Z20 untuk mesin yang lebih besar. Jika PTO anda adalah spline, lubang atau saiz yang berbeza, hantar lukisan dan kami akan memesin input untuk dipadankan.
  • Adakah kotak gear dilindungi daripada habuk dan air?ya. Perumah besi tuang menggunakan pengedap dwi pada hujung input dan output ke tahap perlindungan IP65, yang meliputi keadaan habuk, buburan dan pencucian penggunaan ladang harian.
  • Bolehkah saya memesan nisbah tersuai, bebibir atau kemasan perumahan?ya. Raydafon memesin gear dan memasang unit di kilangnya sendiri, jadi nisbah tersuai, bebibir keluaran, muka pelekap, kedudukan isi minyak dan kemasan cat dihasilkan untuk lukisan untuk program OEM.
  • Bagaimana pula dengan masa utama, alat ganti dan waranti?Bingkai standard dihantar pada jadual yang singkat dan unit tersuai mengikut lukisan yang disahkan. Set gear ganti, pengedap dan galas tersedia secara berasingan, dan syarat jaminan dinyatakan pada sebut harga. Hantar kuantiti dan pelabuhan penghantaran anda untuk harga yang kukuh dalam masa 24 jam.
