Silinder Kecondongan Forklift
  • Silinder Kecondongan ForkliftSilinder Kecondongan Forklift
  • Silinder Kecondongan ForkliftSilinder Kecondongan Forklift
  • Silinder Kecondongan ForkliftSilinder Kecondongan Forklift

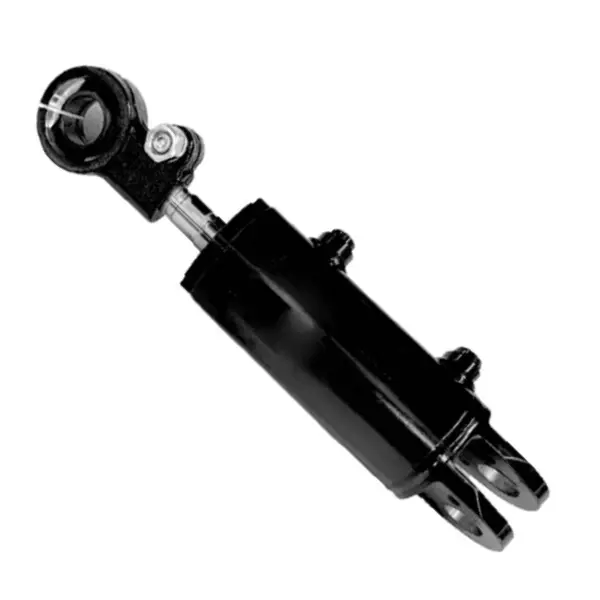

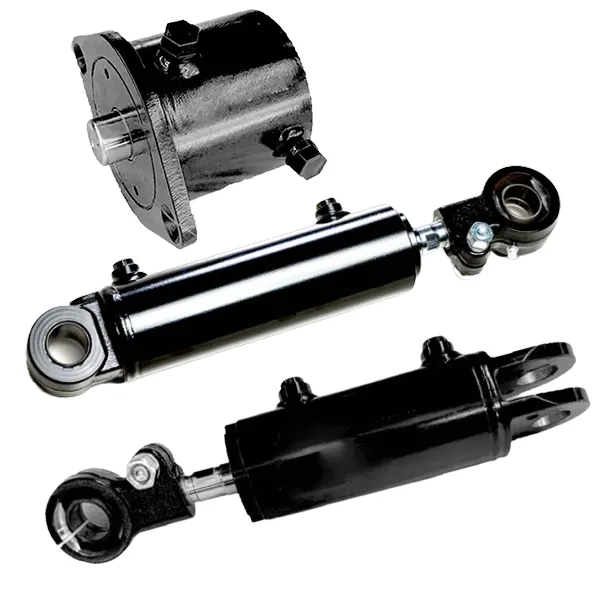

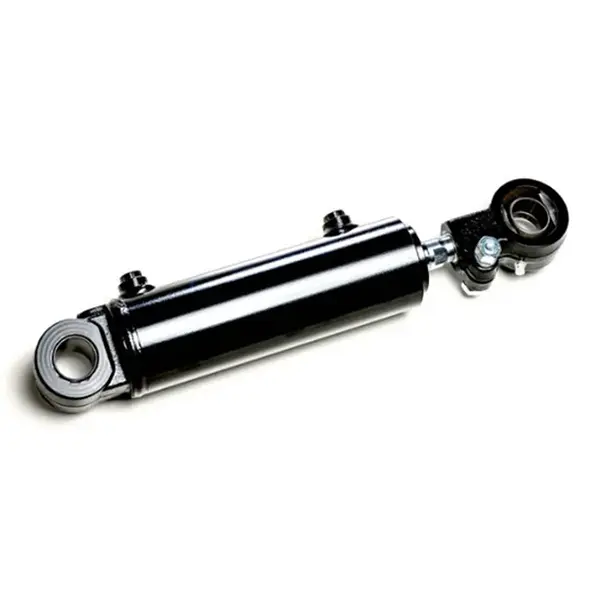

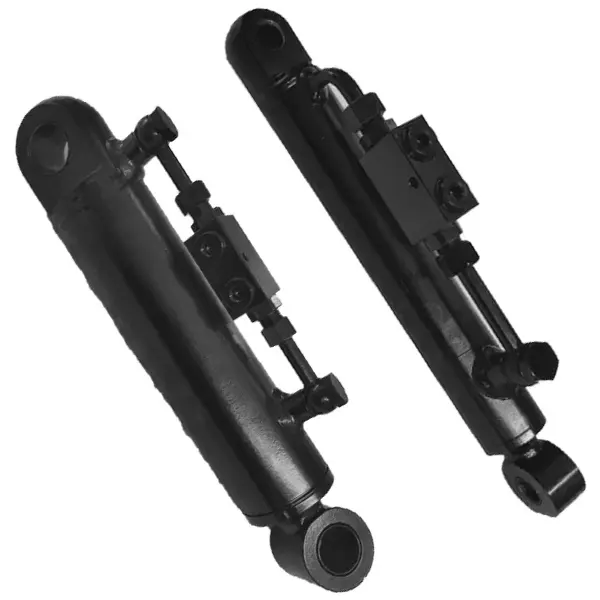

Silinder Kecondongan Forklift

Silinder kecondongan forklift Raydafon ialah silinder hidraulik yang direka khas untuk kawalan kecondongan tiang garpu pada forklift 1.5-18 tan. Dihasilkan daripada keluli berkekuatan tinggi dengan padanan omboh, badan silinder, rod dan set pengedap. Tekanan kerja 7-14 MPa, tiada turun naik tekanan di bawah beban. Diameter gerudi standard 60-100 mm, diameter rod 25-40 mm, lejang 32-193 mm. Penetapan skru dan sambungan gelang penahan membenarkan penggantian pengedap minyak dalam beberapa minit tanpa menanggalkan tiang. Sesuai untuk operasi gudang, kilang dan pelabuhan. Jarak bor, lejang dan pemasangan tersuai tersedia untuk jenama forklift OEM. MOQ 50 unit, masa utama pukal 25-35 hari. Hantar model forklift, keperluan gerek/lejang dan kuantiti untuk sebut harga.
Raydafon OEM · Alat Ganti Forklift

Silinder Kecondongan Forklift Tersuai untuk Forklift 1.5-18 Tan — Bekalan Terus Pengilang OEM

Silinder kecondongan forklift ialah komponen hidraulik yang mengawal kecondongan ke hadapan dan ke belakang tiang dan garpu. Raydafon mengeluarkan silinder kecondongan untuk forklift 1.5-18 tan menggunakan keluli berkekuatan tinggi dan set omboh / rod / pengedap yang dipadankan. Tekanan kerja stabil pada 7-14 MPa di bawah beban. Penetapan skru dan sambungan gelang penahan membenarkan penggantian pengedap minyak dalam beberapa minit tanpa menanggalkan tiang. Sesuai untuk memuatkan gudang, mengangkat kilang dan perolehan pelabuhan.

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 tan
7-14 MPa Tekanan kerja
Φ60-100 mm Diameter lubang
Φ25-40 mm Diameter batang
32-193 mm Strok
3.4-22 kg Berat unit
Anatomi Produk

Di Dalam Silinder Kecondongan — 25 Bahagian Dipadankan

Silinder tidak dipasang daripada perkakasan komoditi. Omboh, badan silinder, rod omboh dan set pengedap dipadankan sebagai satu set, sama seperti cara tukang kemas yang berpengalaman menyiapkan pasangan yang dipadankan. Itulah sebabnya silinder berjalan dengan stabil di bawah tekanan tinggi selama bertahun-tahun tanpa kehilangan tekanan kelenjar.

Tan forklift yang berbeza menggunakan diameter dan lejang dalaman yang berbeza, jadi model silinder kecondongan perlu sepadan dengan trak. Raydafon menyimpan dan menghasilkan tujuh model standard dari QA20V500 hingga A45M300, dan boleh menghasilkan model tersuai dengan lukisan pelanggan. Bagi trak yang memerlukan fungsi angkat menegak sebaliknya, Raydafon juga menghasilkanSilinder Angkat Forklift.

Forklift tilt cylinder parts anatomy
Gambar rajah bahagian bernombor — 25 komponen yang dipadankan

Senarai Komponen 25 Bahagian

Bahagian bernombor di bawah untuk dipadankan dengan pandangan yang meletup. Nombor 1-25 sesuai dengan rajah di atas.

01Assy Perumahan Silinder
02Rod omboh
03Omboh
04Kacang Hex
05Pin Cotter
06O-Ring
07Cincin Belakang
08Pengedap Lubang
09Cincin Pakai
10Panduan Bush
11Pengelap Habuk
12U-Ring
13Rod Mohor
14Du Bush
15O-Ring
16Kawat Bulat
17Kunci Cincin
18Circlips Untuk Aci
19Palam
20Clevis
21Grease Puting
22Bolt
23Pencuci Spring
24kacang
25Galas Sfera

Matriks Model Standard — Tujuh Gabungan Gergaji/Lejang

Pilih model yang sepadan dengan tan forklift dan corak pelekap anda, atau hantar lukisan OEM anda untuk binaan tersuai. Semua model yang disenaraikan di bawah berkongsi seni bina omboh / rod / pengedap padanan yang sama.

Nombor lukisan Bore ΦD Batang Φd Strok S Pasang. L Tekanan Pelabuhan Berat badan
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1.5 3.4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 MPa 2-G1/4 8.2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 MPa 2-M16×1.5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18.1 MPa 2-G1/4 11.6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18.1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18.1 MPa 2-M16×1.5 22 kg

Tidak menemui model anda? Hantar nombor lukisan OEM atau sampel fizikal. Raydafon reverse-engineers, menghasilkan sampel dan memetik batch pada lukisan yang sama. Untuk julat silinder hidraulik forklift yang lebih luas, lihatSilinder Hidraulik Forkliftkategori.

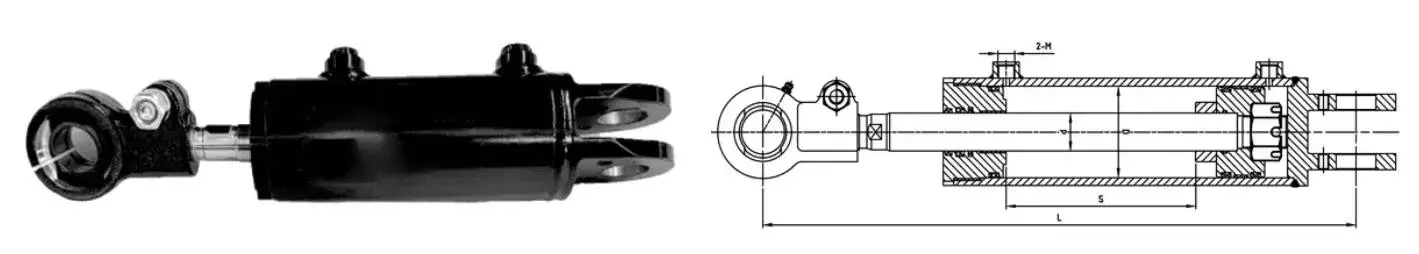

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 lejang

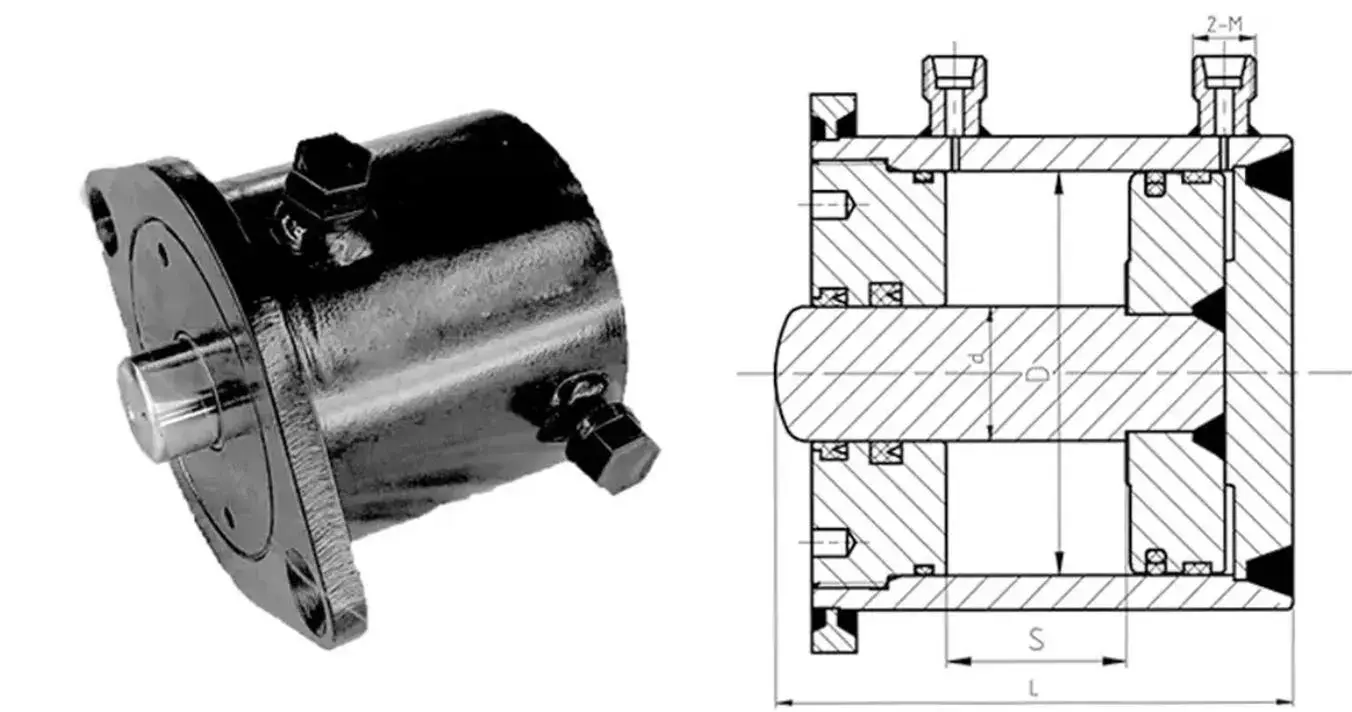

Forklift tilt cylinder dimension drawing 2
Model S16N450 / RTE35M300 / A15N450

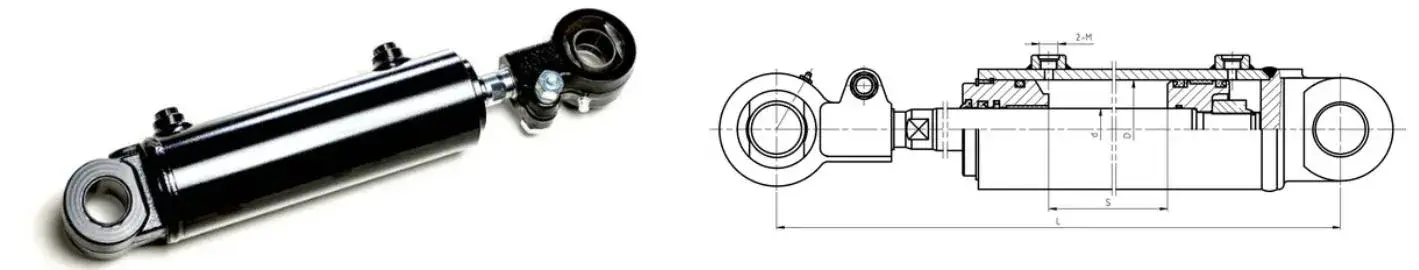

Forklift tilt cylinder dimension drawing 3
Model A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Gambaran keseluruhan pemasangan — corak pelekap dan dimensi antara muka
Prinsip kerja

Bagaimana Silinder Kecondongan Menggerakkan Tiang

Silinder kecondongan menolak omboh dalam gerakan salingan yang memacu tiang untuk condong ke hadapan dan ke belakang. Minyak hidraulik masuk melalui salah satu daripada dua port di dasar silinder; rod omboh memanjang dan menolak tiang ke hadapan, atau menarik balik dan menarik tiang ke belakang. Berbeza daripada komponen hidraulik lain, silinder ini berjalan lancar dalam kedua-dua arah kerana permukaan gerek dan rod dipadankan dengan set pengedap.

Pada kargo berat atau tidak teratur, pengendali menggunakan fungsi kecondongan untuk meratakan beban sebelum mengangkat. Kawalan sudut yang tepat adalah yang menghalang beban daripada beralih dan memastikan trak stabil. Raydafon menguji silinder kecondongan di bawah tekanan kerja 7-14 MPa untuk mengesahkan bahawa tindak balas kekal lancar di bawah beban penuh.

Kelebihan Raydafon Forklift Tilt Cylinders

01

Stabil di bawah tekanan tinggi

Set omboh, rod dan pengedap yang dipadankan memastikan tekanan stabil pada 7-14 MPa. Tiada turun naik di bawah beban berat atau semasa syif bekerja yang lama.

02

Kompaun pengedap tahan haus

Pengedap dibuat daripada kompaun tahan haus dengan kebocoran minyak yang rendah dan haus yang rendah. Boleh dipercayai dalam gudang berdebu atau persekitaran lembap.

03

Reka bentuk penyelenggaraan yang cepat

Penetapan skru dan sambungan gelang penahan membenarkan penggantian kedap minyak dalam beberapa minit. Tidak perlu mengeluarkan keseluruhan tiang dari trak.

04

Tujuh model standard

Bore Φ60 hingga Φ100, rod Φ25 hingga Φ40, lejang 32 hingga 193 mm. Meliputi kebanyakan aplikasi forklift 1.5-18 tan tanpa pesanan alatan tersuai.

05

Sokongan OEM

Hantar jenama dan model forklift, atau nombor lukisan. Raydafon reverse-engineers, sampel dan petikan kumpulan tersuai pada lukisan yang sama.

06

Bekalan terus kilang

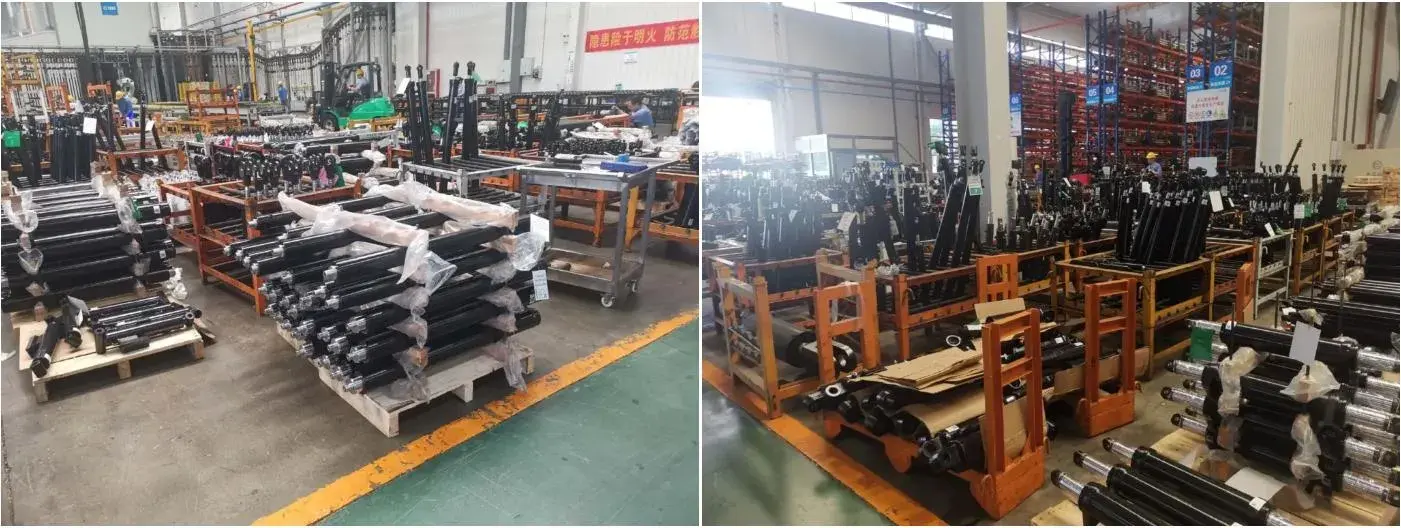

Dihasilkan di kilang Raydafon sendiri. Pelanggan berurusan dengan pengilang, bukan peniaga. Sambutan selepas jualan yang cepat dan kualiti kumpulan yang stabil.

Tempat Silinder Kecondongan Forklift Digunakan

  • A
    Pemunggahan dan pemunggahan gudang

    Pemuatan kontena, pengambilan palet dan pemindahan rak di mana pengendali perlu meratakan beban sebelum mengangkat. Kawalan sudut yang tepat menghalang peralihan kargo.

  • B
    Operasi mengangkat kilang

    Beban industri yang berat atau tidak teratur di mana forklift perlu mencondongkan tiang ke hadapan atau ke belakang untuk mengimbangi beban semasa kitaran angkat.

  • C
    Perolehan pelabuhan dan logistik

    Persekitaran kitaran tugas berat berterusan di mana silinder kecondongan berfungsi beribu-ribu kitaran setiap syif. Pengedap yang dipadankan dan kehausan rendah memastikan ia berjalan tanpa kebocoran.

  • D
    Pengedaran aftermarket dan alat ganti

    Pengedar forklift dan pembekal selepas pasaran yang memerlukan silinder kecondongan setara OEM yang boleh dipercayai untuk trak 1.5-18 tan. Stok gudang dan pengeluaran tersuai kedua-duanya tersedia.

Lembaran Spesifikasi Pesanan

Liputan tan
Forklift 1.5 hingga 18 tan
Tekanan kerja
7-14 MPa (puncak diuji sehingga 18.1 MPa pada model terpilih)
Diameter lubang
Φ60 hingga Φ100 mm
Diameter batang
Φ25 hingga Φ40 mm
Strok
32 hingga 193 mm
Jarak pemasangan
109 hingga 565 mm
Berat unit
3.4 hingga 22 kg
Pelabuhan / antara muka
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
Perhimpunan
Penetapan skru + sambungan cincin penahan untuk penggantian pengedap pantas
Set meterai
Pengelap habuk, cincin U, pengedap rod, pengedap lubang, cincin belakang, cincin O, cincin haus, du bush
Penyesuaian
Bor tersuai, rod, lejang, jarak pemasangan, jenis port; Pembungkusan OEM dan label peribadi
MOQ
50 unit setiap model
Masa utama pukal
25-35 hari selepas deposit dan kelulusan pengeluaran
Asas sebut harga
Model dan tan forklift, keperluan gerek/lejang, saiz port, kuantiti, pelabuhan destinasi

Cara Pesanan Anda Bergerak Melalui Raydafon

  1. 01

    Ringkas Permohonan

    Hantar jenama dan model forklift, tan, gerek/rod/lejang yang diperlukan, saiz port, kuantiti dan pelabuhan destinasi.

  2. 02

    Pemilihan Model

    Raydafon mengesahkan sama ada model standard (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) sesuai atau jika binaan tersuai diperlukan.

  3. 03

    Sampel dan Kelulusan Lukisan

    Untuk binaan tersuai, Raydafon kejuruteraan terbalik bahagian OEM, menghasilkan sampel dan mengesahkan gerek, lejang, jarak pemasangan dan dimensi port dengan pembeli.

  4. 04

    Pemesinan Badan Silinder dan Rod

    Badan silinder keluli berkekuatan tinggi diasah kepada toleransi. Rod omboh dikisar dan bersalut krom keras untuk rintangan haus.

  5. 05

    Ujian Pemasangan dan Tekanan

    Omboh, pengedap, semak pemandu dan clevis dipasang. Silinder diuji tekanan untuk kebocoran dan lejang licin pada tekanan terkadar.

  6. 06

    Pembungkusan dan Penghantaran

    Silinder dibungkus dalam bekas kayu dengan minyak anti-karat dan penutup hujung pelindung. Dihantar melalui laut, udara atau ekspres dengan senarai pembungkusan, invois dan laporan pemeriksaan.

Dokumentasi dan Sokongan Kualiti

  • ✓
    Sijil Bahan

    Badan silinder dan sijil bahan rod, helaian data kompaun meterai yang disediakan dengan setiap penghantaran.

  • ✓
    Laporan Ujian Tekanan

    Setiap tekanan silinder diuji pada tekanan terkadar sebelum pembungkusan. Kebocoran, kelancaran lejang dan pemasangan port direkodkan.

  • ✓
    Rekod Pemeriksaan Dimensi

    Bor, rod, lejang, jarak pemasangan dan dimensi port direkodkan mengikut spesifikasi yang dipesan atau lukisan pelanggan.

  • ✓
    Pembungkusan Eksport

    Sarung kayu dengan minyak anti-karat dan penutup hujung pelindung. Kumpulan silinder besar dipallet dan diikat untuk pengangkutan laut.

Soalan Lazim

Apakah silinder kecondongan forklift?

Silinder kecondongan forklift ialah silinder hidraulik yang mengawal kecondongan ke hadapan dan ke belakang tiang dan garpu. Ia adalah salah satu komponen teras sistem hidraulik forklift, bersama silinder angkat dan silinder stereng. Apabila operator menggerakkan tuil kecondongan, silinder memanjang atau menarik balik, yang memutarkan tiang pada pangsi bawahnya dan mengubah sudut garpu.

Apakah julat tan yang dilindungi oleh Raydafon?

Raydafon menghasilkan silinder kecondongan forklift untuk forklift 1.5-tan hingga 18-tan. Model standard meliputi diameter gerudi dari Φ60 mm hingga Φ100 mm, diameter rod dari Φ25 mm hingga Φ40 mm, dan lejang dari 32 mm hingga 193 mm. Bor dan lejang tersuai tersedia untuk jenama forklift OEM.

Apakah tekanan kerja yang boleh dikendalikan oleh silinder?

Silinder dinilai untuk tekanan kerja 7-14 MPa merentas julat model standard, dengan keupayaan tekanan puncak diuji pada 18.1 MPa pada model tertentu seperti S16N450-600000-001Z dan RTE35M300-600000-500.

Apakah bahan dan pengedap yang digunakan?

Perumah silinder dan rod omboh diperbuat daripada keluli berkekuatan tinggi. Set pengedap termasuk pengelap habuk, cincin U, pengedap rod, pengedap lubang, cincin belakang, cincin O, cincin haus dan du bush. Pengedap menggunakan kompaun tahan haus, yang memberikan kebocoran minyak yang rendah dan haus yang rendah dalam gudang berdebu atau persekitaran lembap.

Seberapa sukar penyelenggaraan?

Silinder menggunakan penetapan skru dan sambungan gelang penahan. Kakitangan penyelenggaraan boleh menggantikan pengedap minyak atau menyelesaikan masalah silinder dengan menanggalkan skru dan menanggalkan gelang penahan. Ini boleh dilakukan dalam beberapa minit tanpa mengeluarkan keseluruhan tiang dari forklift.

Bolehkah Raydafon menghasilkan silinder OEM untuk jenama forklift tertentu?

ya. Raydafon menyokong pengeluaran OEM berbanding lukisan pelanggan atau sampel sedia ada. Hantar jenama dan model forklift, diameter lubang, diameter rod, lejang, jarak pemasangan, saiz dan kuantiti port, dan Raydafon akan memetik silinder kecondongan tersuai.

Apakah MOQ dan masa utama?

MOQ ialah 50 unit setiap model. Masa utama pukal ialah 25-35 hari selepas deposit dan kelulusan pengeluaran, bergantung pada kerumitan model dan kuantiti pesanan.

Bagaimanakah cara saya meminta sebut harga?

Hantar model dan tan forklift anda, diameter lubang yang diperlukan, diameter rod, lejang, jarak pemasangan, saiz port, kuantiti dan pelabuhan destinasi. Raydafon akan membalas dengan sebut harga FOB Ningbo, masa memimpin dan butiran pembungkusan.

Bersedia untuk Sumber Silinder Kecondongan Forklift Tersuai?

Hantar model dan tan forklift anda, keperluan gerek/lejang, saiz port dan kuantiti pesanan. Raydafon akan mengesahkan model atau mereka bentuk binaan tersuai, kemudian menawarkan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.
