Produk
Silinder Angkat Forklift
  • Silinder Angkat ForkliftSilinder Angkat Forklift
  • Silinder Angkat ForkliftSilinder Angkat Forklift

Silinder Angkat Forklift

Silinder angkat forklift Raydafon ialah komponen angkat menegak yang dipasang pada tiang yang menaikkan dan menurunkan gerabak garpu. Dihasilkan daripada keluli berkekuatan tinggi dengan omboh yang sepadan dan struktur cincin pengedap yang dioptimumkan. Model standard meliputi lubang Φ56-60 mm, rod Φ45 mm, lejang 1500-1505 mm dan tekanan kerja 17.5-18.1 MPa. Model lanjutan termasuk peranti penimbal yang menghalang hentaman keras pada lejang penuh, melindungi kedua-dua kargo dan struktur tiang. Serasi dengan forklift elektrik dan diesel. Lima model standard daripada N30M300 hingga A2A35M300, gerek tersuai dan lejang tersedia untuk OEM. MOQ 50 unit, masa utama pukal 25-35 hari. Hantar model forklift, keperluan lejang dan kuantiti untuk sebut harga.
Raydafon · Pengilang OEM China

Silinder Angkat Forklift Tersuai untuk Forklift Elektrik dan Diesel — Lejang 1500 mm, Bekalan Terus OEM

Silinder angkat forklift ialah silinder hidraulik menegak yang dipasang pada tiang yang menaikkan dan menurunkan gerabak garpu. Raydafon mengeluarkannya daripada keluli berkekuatan tinggi dengan omboh yang sepadan dan struktur cincin pengedap yang dioptimumkan yang mengurangkan kebocoran dan kehausan minyak. Model lanjutan termasuk peranti penimbal yang menghalang hentaman keras pada lejang penuh, melindungi kargo rapuh dan mengurangkan haus pada tiang.

Serasi dengan Elektrik & diesel
Tekanan kerja 17.5-18.1 MPa
Bore ΦD Φ56 hingga Φ60 mm
Batang Φd Φ45 mm
Strok S 1500-1505 mm
Berat unit 32.6-50 kg
Menegak vs mendatar

Silinder Angkat vs Silinder Senget — Apa yang Sebenarnya Dilakukan oleh Silinder Angkat

Paksi menegak

Silinder Angkat(produk ini)

  • gerakanMenegak ke atas dan ke bawah
  • FungsiMenaikkan dan menurunkan kereta garpu
  • Julat strok1500-1505 mm standard
  • MelekapDipasang di dalam rel tiang
  • Peranti penimbalTersedia pada model lanjutan
Paksi mendatar

Silinder Senget

  • gerakanCondongkan ke hadapan dan ke belakang
  • FungsiMenukar sudut tiang dan garpu
  • Julat strok32-193 mm
  • MelekapDilampirkan pada pangsi asas tiang
  • Peranti penimbalBiasanya tidak diperlukan
Lihat Forklift Tilt Cylinder →

Kedua-dua silinder berfungsi bersama semasa kitaran lif-dan-tempat: operator mencondongkan tiang untuk meratakan beban, kemudian menaikkan gerabak dengan silinder lif. Memadankan dua silinder dari kilang yang sama memastikan tindak balas hidraulik konsisten dan memudahkan inventori alat ganti. Rangkaian penuh disenaraikan dalamSilinder Hidraulik Forkliftkategori.

Lima Model Standard — Jadual Spesifikasi Penuh

Kesemua lima model berkongsi badan keluli berkekuatan tinggi yang sama dan seni bina cincin pengedap yang sepadan. Pilih model yang sepadan dengan tiang forklift dan jarak pemasangan anda, atau hantar lukisan OEM anda untuk binaan tersuai.

Nombor lukisan Bore ΦD Batang Φd Strok S Pasang. L Tekanan Pelabuhan Berat badan
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 MPa G1/2 32.6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 MPa M22×1.5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 MPa M22×1.5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 MPa M22×1.5 50 kg

Tidak sepadan dengan jarak pemasangan anda? Hantar nombor lukisan OEM atau sampel fizikal. Raydafon reverse-engineers, menghasilkan sampel dan memetik batch pada lukisan yang sama. Untuk julat silinder hidraulik yang lebih luas yang digunakan pada jentera mudah alih lain, lihatSilinder Hidraulikkategori.

Lukisan Dimensi

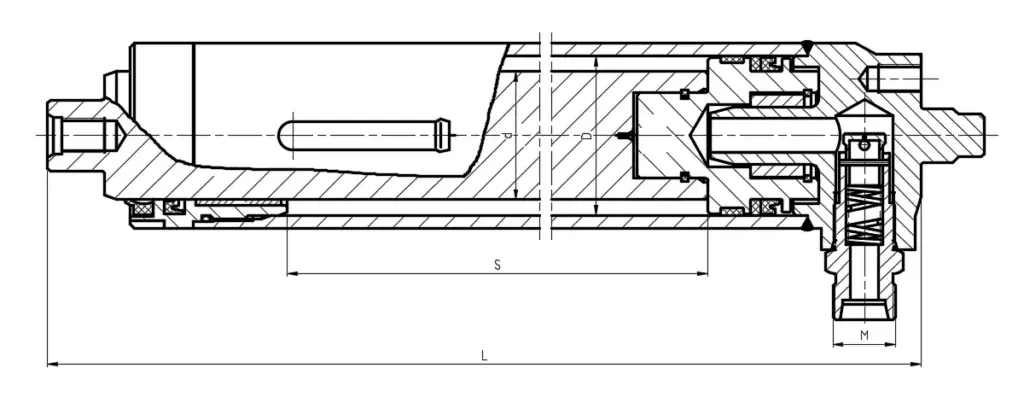

Forklift lift cylinder dimension drawing
Gambaran keseluruhan pemasangan — corak pelekap, antara muka gerek/rod dan kedudukan port

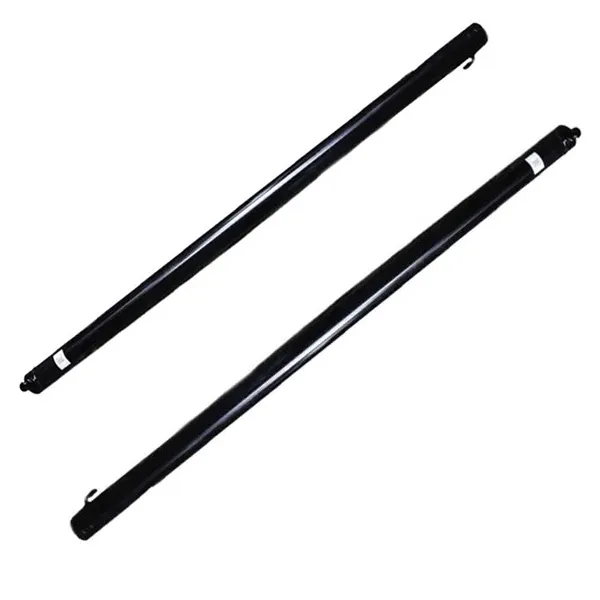

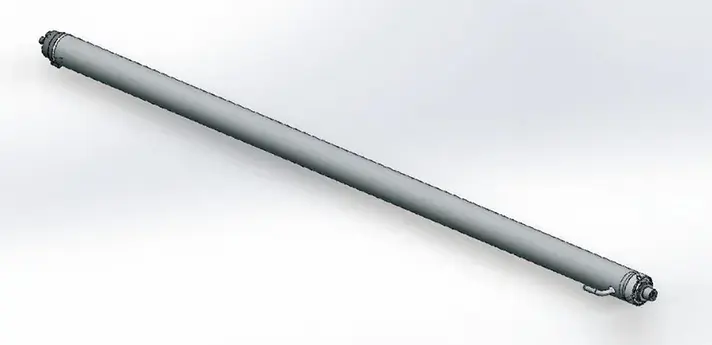

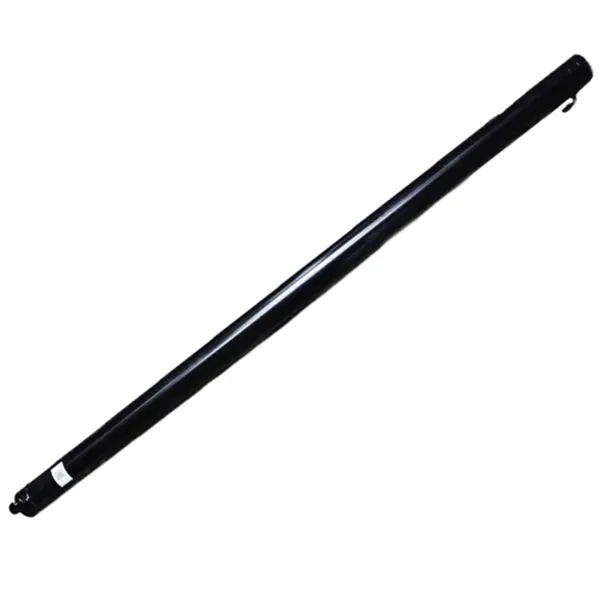

Forklift lift cylinder product detail
Perincian produk — struktur gelang pengedap dan pemasangan omboh
Forklift lift cylinder application photo
Aplikasi — dipasang pada tiang forklift yang berfungsi
Reka bentuk kejuruteraan

Empat Titik Reka Bentuk Yang Memanjangkan Hayat Silinder

01

Badan keluli berkekuatan tinggi

Rintangan haus dan rintangan pemprosesan adalah keperluan asas. Pada trak penggunaan berat yang menjalankan kitaran harian, permukaan silinder menunjukkan sedikit haus yang boleh dilihat selepas perkhidmatan lanjutan.

02

Padanan omboh dan cincin pengedap

Geometri omboh dan profil gelang pengedap dipadankan sebagai satu set. Selepas struktur gelang pengedap dioptimumkan, kerosakan kebocoran minyak menurun dengan ketara — seorang pelanggan melaporkan kekerapan penyelenggaraan dipotong kira-kira separuh.

03

Kawalan lif responsif

Silinder bertindak balas serta-merta kepada input tuil. Operator boleh bergerak pantas semasa pengangkatan segera atau perlahan untuk kedudukan tepat pada kargo rapuh — tiada ketinggalan, tiada lompatan.

04

Peranti penimbal pada model lanjutan

Penampan hujung lejang memperlahankan omboh apabila garpu mencapai bahagian atas tiang. Tiada hentaman keras, tiada getaran — ini melindungi barangan rapuh dan mengurangkan haus struktur pada tiang.

Kelebihan Silinder Angkat Forklift Raydafon

  • A
    Serasi dengan forklift elektrik dan diesel

    Lima model standard merangkumi kebanyakan tiang forklift. Jarak pemasangan dari 1658 mm hingga 1808 mm sepadan dengan trak gudang dan logistik biasa.

  • B
    Tekanan stabil di bawah kitaran berterusan

    Dikadarkan 17.5-18.1 MPa. Set omboh dan pengedap yang dipadankan memastikan tekanan stabil merentasi kitaran naik turun yang kerap tanpa hanyut.

  • C
    Kebocoran minyak rendah, haus rendah

    Struktur pengedap yang dioptimumkan mengurangkan kebocoran dalam gudang berdebu dan persekitaran lembap. Kekerapan penyelenggaraan yang lebih rendah secara langsung mengurangkan kos operasi.

  • D
    Perlindungan peranti penimbal

    Model lanjutan memperlahankan omboh pada akhir lejang, menghalang kesan keras pada kargo rapuh dan mengurangkan haus pada tiang dan silinder itu sendiri.

  • E
    Sokongan OEM

    Hantar jenama dan model atau nombor lukisan forklift. Raydafon reverse-engineers, sampel dan petikan kumpulan tersuai pada lukisan yang sama.

  • F
    Bekalan terus kilang

    Dihasilkan di kilang Raydafon sendiri di Ningbo. Pelanggan berurusan terus dengan pengilang, dengan tindak balas selepas jualan yang cepat dan kualiti kumpulan yang stabil.

Tempat Silinder Angkat Forklift Digunakan

Pemunggahan dan pemunggahan gudang

Pemuatan kontena, pemilihan palet dan pemindahan rak. Kawalan lif responsif mempercepatkan pengendalian beban palet standard.

Operasi mengangkat kilang

Beban industri yang berat atau tidak teratur di mana pengendali memerlukan kawalan ketinggian yang halus di bahagian atas tiang untuk disusun.

Perolehan pelabuhan dan logistik

Persekitaran kitaran berat berterusan. Peranti penimbal dan pengedap haus rendah memastikan silinder berjalan melalui beribu-ribu kitaran setiap syif.

Pasaran selepas dan alat ganti

Pengedar forklift dan pembekal selepas pasaran yang memerlukan silinder angkat setara OEM yang boleh dipercayai untuk model trak popular. Stok dan pengeluaran tersuai kedua-duanya tersedia.

Lembaran Spesifikasi Pesanan

Keserasian
Forklift elektrik dan diesel
Tekanan kerja
17.5-18.1 MPa
Diameter lubang
Φ56 hingga Φ60 mm
Diameter batang
Φ45 mm
Strok
1500 hingga 1505 mm
Jarak pemasangan
1658 hingga 1808 mm
Berat unit
32.6 hingga 50 kg
Pelabuhan / antara muka
G1/2, M22×1.5
Peranti penimbal
Tersedia pada model lanjutan untuk hentian lejang penuh tanpa impak
Pengedap
Struktur cincin pengedap yang dioptimumkan untuk mengurangkan kebocoran dan kehausan minyak
Penyesuaian
Bor tersuai, lejang, jenis port, pembungkusan OEM dan label peribadi
MOQ
50 unit setiap model
Masa utama pukal
25-35 hari selepas deposit dan kelulusan pengeluaran
Asas sebut harga
Model dan tan forklift, lejang yang diperlukan, saiz port, kuantiti, pelabuhan destinasi

Cara Pesanan Anda Bergerak Melalui Raydafon

01

Ringkas Permohonan

Hantar jenama dan model forklift, tan, lejang yang diperlukan, saiz port, kuantiti dan pelabuhan destinasi.

02

Pemilihan Model

Raydafon mengesahkan sama ada model standard (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) sesuai atau jika binaan tersuai diperlukan.

03

Sampel dan Kelulusan Lukisan

Untuk binaan tersuai, Raydafon kejuruteraan terbalik bahagian OEM, menghasilkan sampel dan mengesahkan gerek, lejang, jarak pemasangan dan dimensi port dengan pembeli.

04

Pemesinan Badan dan Rod

Badan silinder keluli berkekuatan tinggi diasah kepada toleransi. Rod omboh dikisar dan bersalut krom keras untuk rintangan haus.

05

Pemasangan dan Penalaan Penampan

Omboh, pengedap, semak pemandu dan peranti penimbal dipasang. Lejang penimbal ditala supaya hentian bebas hentaman pada tekanan terkadar.

06

Pembungkusan dan Penghantaran

Silinder dibungkus dalam bekas kayu dengan minyak anti-karat dan penutup hujung pelindung. Dihantar melalui laut, udara atau ekspres dengan senarai pembungkusan, invois dan laporan pemeriksaan.

Dokumentasi dan Sokongan Kualiti

  • ✓
    Sijil Bahan

    Badan silinder dan sijil bahan rod, helaian data kompaun meterai yang disediakan dengan setiap penghantaran.

  • ✓
    Laporan Ujian Tekanan

    Setiap tekanan silinder diuji pada tekanan terkadar sebelum pembungkusan. Kebocoran, kelancaran lejang dan pemasangan port direkodkan.

  • ✓
    Rekod Pemeriksaan Dimensi

    Bor, rod, lejang, jarak pemasangan dan dimensi port direkodkan mengikut spesifikasi yang dipesan atau lukisan pelanggan.

  • ✓
    Pembungkusan Eksport

    Sarung kayu dengan minyak anti-karat dan penutup hujung pelindung. Kumpulan silinder besar dipallet dan diikat untuk pengangkutan laut.

Soalan Lazim

Apakah silinder angkat forklift?

Silinder angkat forklift ialah silinder hidraulik menegak yang dipasang pada tiang yang menaikkan dan menurunkan gerabak garpu. Ia menukarkan tekanan hidraulik kepada gerakan linear di sepanjang paksi menegak, dan merupakan salah satu daripada tiga silinder hidraulik teras pada forklift bersama silinder kecondongan dan silinder stereng.

Apakah perbezaan antara silinder angkat dan silinder kecondongan?

Silinder angkat bergerak secara menegak dan mengawal ketinggian gerabak garpu. Silinder kecondongan bergerak secara mendatar dan mengawal sudut hadapan dan belakang tiang. Kedua-duanya bekerja bersama semasa mengangkat atau meletakkan beban. Raydafon menghasilkan kedua-duanya, dan silinder kecondongan disenaraikan secara berasingan di tapak.

Apakah tekanan kerja yang dikendalikan oleh silinder ini?

Bergantung pada model, tekanan kerja ialah 17.5 MPa atau 18.1 MPa. Dimensi gerudi dan rod dipadankan dengan julat tekanan ini, jadi silinder memastikan tekanan stabil di bawah kitaran angkat berterusan.

Apakah bahan dan pengedap yang digunakan?

Badan silinder dan rod omboh diperbuat daripada keluli berkekuatan tinggi. Set pengedap menggunakan kompaun tahan haus dengan struktur cincin pengedap yang dioptimumkan. Struktur itu mengurangkan kebocoran dan kehausan minyak, yang memanjangkan hayat perkhidmatan dalam gudang berdebu atau persekitaran lembap.

Apakah peranti penimbal dan mengapa ia penting?

Pada model Raydafon lanjutan, silinder mempunyai peranti penimbal pada penghujung lejang. Apabila garpu mencapai bahagian atas tiang, penimbal memperlahankan omboh supaya tidak ada 'clang' atau getaran yang keras. Ini melindungi kargo rapuh dan mengurangkan kesan haus pada tiang dan silinder itu sendiri.

Forklift yang mana ia serasi?

Lima model standard merangkumi aplikasi forklift elektrik dan diesel biasa. Jarak pemasangan berjulat dari 1658 mm hingga 1808 mm, jadi kebanyakan tiang standard mempunyai model yang sepadan. Untuk tiang OEM atau trak lama, Raydafon menyokong jarak gerek, lejang dan pemasangan tersuai.

Apakah MOQ dan masa utama?

MOQ ialah 50 unit setiap model. Masa utama pukal ialah 25-35 hari selepas deposit dan kelulusan pengeluaran, bergantung pada kerumitan model dan kuantiti pesanan.

Bagaimanakah cara saya meminta sebut harga?

Hantar model dan tan forklift anda, lejang yang diperlukan, saiz port, kuantiti dan pelabuhan destinasi. Raydafon akan mengesahkan model atau mereka bentuk binaan tersuai, kemudian menawarkan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.

Bersedia untuk Sumber Silinder Angkat Forklift Tersuai?

Hantar model dan tan forklift anda, lejang yang diperlukan, saiz port dan kuantiti pesanan. Raydafon akan mengesahkan model standard atau mereka bentuk binaan tersuai, kemudian menawarkan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.
