Slip Clutch PTO Shaft untuk Pemotong Cakera 1340
  • Slip Clutch PTO Shaft untuk Pemotong Cakera 1340Slip Clutch PTO Shaft untuk Pemotong Cakera 1340
  • Slip Clutch PTO Shaft untuk Pemotong Cakera 1340Slip Clutch PTO Shaft untuk Pemotong Cakera 1340

Slip Clutch PTO Shaft untuk Pemotong Cakera 1340

Klac gantian borong aci PTO untuk Pemotong Cakera 1340 / Hesston 1340 dan 1345. Pemasangan CV berkembar 55N menggantikan sambungan CV 80 darjah pada bahagian traktor dan sambungan CV 50 darjah pada bahagian diskbin. Sambungan traktor biasanya 1.375-21; laksana sambungan ialah 1.50" pengapit bulat; pembinaan menggunakan 1-3/8" 6-spline hujung. Klac geseran dua plat ditetapkan pada tork gelincir 2,800 N·m dan disambung semula selepas beban lampau. Nombor bahagian 14656849, 82-14656849 dan 83-14656849 disenaraikan untuk pemasangan lengkap, separuh pelaksanaan dan separuh traktor. Keserasian termasuk Hesston 1340/1345, pilih CaseIH 8312, Massey Ferguson PTD 12 dan Idea Baru 5512. MOQ, penyesuaian dan masa utama disebut setiap pesanan selepas nombor bahagian dan saiz sambungan disahkan.

Penggantian OEM Borong · Garis Pemacu Pemotong Cakera

Slip Clutch PTO Shaft untuk Pemotong Cakera 1340 — Spesifikasi, MOQ, Penyesuaian & Masa Utama untuk Hesston 1340/1345 dan Pemotong Cakera Serasi

Ini ialah aci PTO klac slip gantian untuk Pemotong Cakera 1340 dan kumpulan Hesston 1340/1345. Halaman itu dibina sekitar tiga pemeriksaan yang menentukan sama ada aci sesuai: sudut sambungan CV pada setiap sisi, traktor dan melaksanakan saiz sambungan, dan tork gelinciran yang melindungi kotak gear diskbin. Nombor bahagian untuk lengkap pemasangan, separuh alat dan separuh traktor disenaraikan di bawah supaya anda boleh memadankan unit sedia ada sebelum ini meminta sebut harga.

Sebut harga borongSetiap pesanan
MOQDipetik setiap pesanan
PenyesuaianBerasaskan lukisan
Masa utamaDipetik setiap pesanan

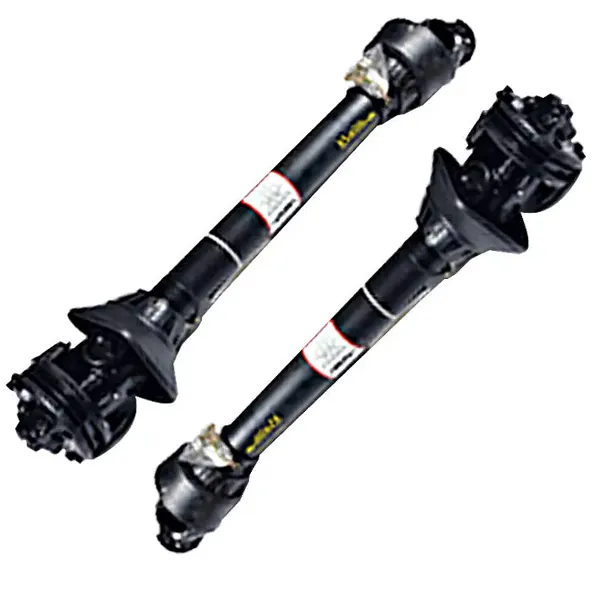

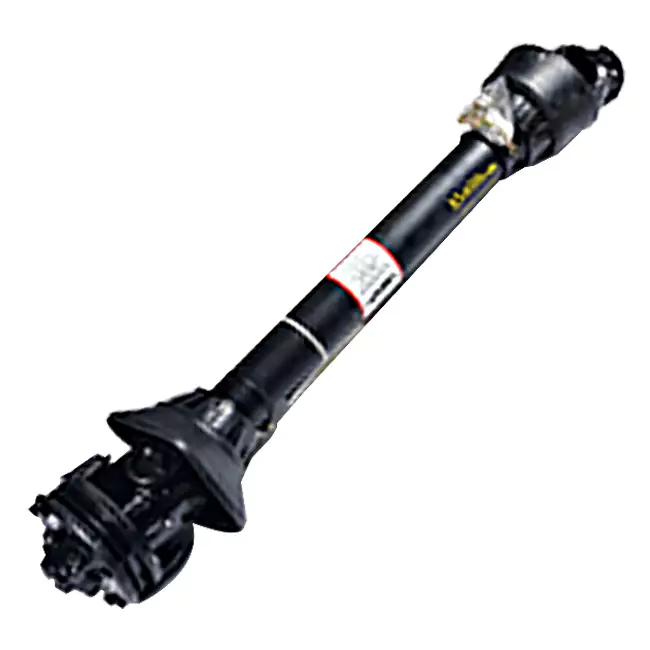

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Pemasangan CV berkembar 55N lengkap dengan klac gelincir — sisi traktor CV 80 darjah, CV bahagian discbine 50 darjah.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Perincian klac dan kuk — klac geseran dua plat dan hujung 6-spline 1-3/8 inci.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Rujukan sudut sambungan CV — sisi traktor 80 darjah dan bahagian diskbin 50 darjah.

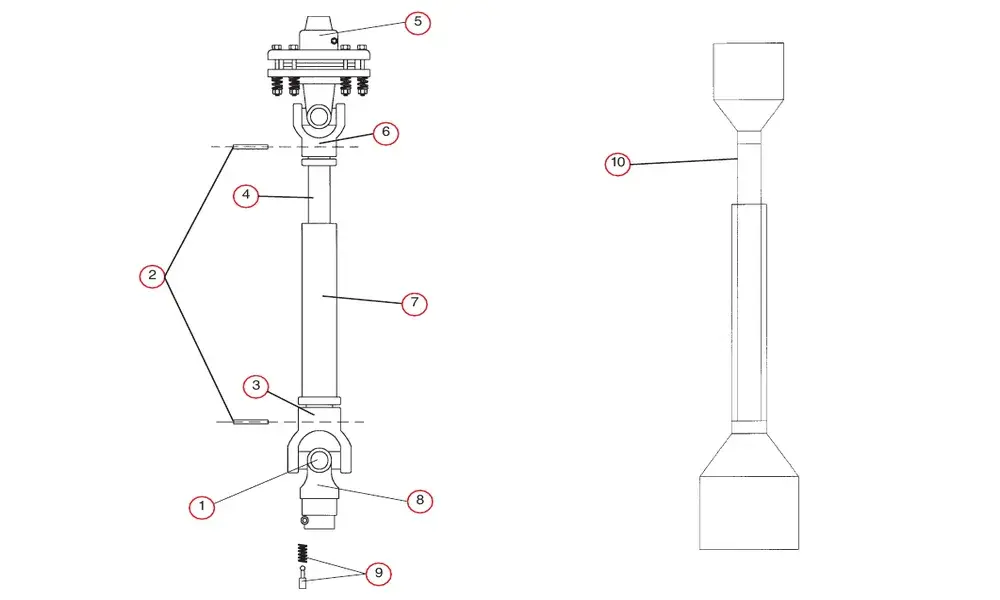

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Pandangan bahagian meletup — kit silang, kuk tiub, pemasangan klac gelincir dan perisai keselamatan.
  • Hesston1340 / 1345
  • CaseIHpilih 8312
  • Massey FergusonPTD 12
  • Idea Baru 5512
  • 55NCV berganda
  • 2,800 N·mtork gelincir

Garisan Pemacu dan Klac

Rujukan peralatan asal
55N
Sudut CV sisi traktor
80 darjah
Sudut CV sisi discbine
50 darjah
Aci masukan
Biasanya 1.50" bulat
Hujung traktor / pelaksana
1-3/8" 6-spline
Sambungan traktor dalam 14656849
1.375-21
Laksanakan sambungan
Pengapit RD 1.5"
Jenis klac gelincir
Geseran dua plat
Slip tork
2,800 N·m
Pemotongan kuasa pada beban lampau
Dalam masa 0.3 saat
Set semula kendiri selepas tergelincir
Dalam masa 30 saat

Pembinaan dan Perlindungan

Bahan aci
Keluli aloi 40Cr
Rawatan permukaan
Dacromet anti karat
Rintangan semburan garam
Melebihi 1,000 jam
Susunan meterai
Kedap minyak rangka tiga bibir + cincin penyingkiran cip magnetik
Perlindungan habuk
Penutup habuk tertutup sepenuhnya
Rujukan pencemaran
ISO 4406 18/16 selepas 500 jam dalam pasir, habuk dan embun
Rujukan kelajuan bilah
1,800–2,200 rpm
Redaman
Redaman hidraulik + pramuat spring
Petunjuk memakai
Cincin penunjuk haus visual
Rujukan penggunaan bahan api
12% pengurangan dalam bahan yang dibekalkan

Jadual Nombor Bahagian — Perhimpunan Lengkap dan Separuh

Pemasangan CV berganda 55N dan nombor bahagian separuh aci
Nombor Bahagian Traktor Laksanakan Penerangan
14656849 1.375-21 Pengapit RD 1.5" 55N 80x50 Double CV
82-14656849 tiada Pengapit RD 1.5" 55N 50 darjah CV separuh (melaksanakan)
83-14656849 1.375-21 tiada 55N 80 darjah CV separuh (traktor)

Pemasangan lengkap ialah nombor bahagian untuk dipesan apabila kedua-dua bahagian sedang diganti. Jika hanya separuh traktor atau separuh pelaksana sudah haus, nombor separuh aci adalah yang sepadan. Kedua-dua bahagian itu disenaraikan secara berasingan kerana sudut CV berbeza antara bahagian traktor dan bahagian discbine. Untuk aplikasi pemotong cakera lain, lihatAci PTO untuk discbineskategori.

Bahagian Produk — Nombor Rujukan untuk Penggantian Perkhidmatan

Servis bahagian mengikut nombor rujukan dan lajur nombor bahagian
Ruj. Tidak. Nama Bahagian 147129 147134 147248
1 Kit Salib 170015 170020 170020
2 Pin Gulung 170120 170120 170120
3 Kuk Akhir Tiub Perempuan 151050 151070 151070
4 Tiub Dalam 151090 151092 151092
5 Pemasangan Klac Slip — — —
6 Kuk Hujung Tiub Lelaki 151045 151065 151065
7 Tiub Luar 151091 151093 151093
8 Kuk Hujung Traktor 151035 151055 151055
9 Pin Putus Sambung Pantas 170110 170110 170110
10 Perisai Keselamatan 124310 124315 124315
10 Perisai Keselamatan Eurocardan 124311 124316 124316

Jadual bahagian adalah untuk menggantikan perkhidmatan komponen individu. Apabila memesan aci gantian lengkap, gunakan nombor bahagian pemasangan dalam jadual sebelumnya. Lebih luasJulat aci PTOmenyenaraikan garis pacuan pertanian lain kategori.

Gelagat Klac — Perkara yang Dilindungi oleh Tetapan 2,800 N·m

Semasa memotong biasa

Keadaan klac
Bertunang
Tork dihantar
Sehingga 2,800 N·m
Rujukan kelajuan bilah
1,800–2,200 rpm
Redaman
Pramuat hidraulik + spring

Klac geseran dua plat kekal terpasang semasa pemotong cakera memotong seperti biasa. Redaman hidraulik dan susunan pramuat spring bertujuan untuk memastikan kelajuan bilah stabil apabila rintangan turun naik pada cerun dan basah tanah.

Apabila mesin pemotong terkena batu atau akar

Keadaan klac
Tergelincir
Pemadaman kuasa
Dalam masa 0.3 saat
Tetapkan semula
Tetapan semula kendiri dalam masa 30 saat
Pakai cek
Cincin penunjuk haus visual

Klac gelincir adalah bahagian yang mengambil hentakan dan bukannya kotak gear diskbin. Spring penetapan semula sendiri sistem memulihkan penghantaran selepas halangan hilang, dan cincin penunjuk haus memberikan rujukan visual kerana apabila plat klac memerlukan perhatian.

Tork gelincir 2,800 N·m ialah angka yang dinyatakan dalam bahan produk yang dibekalkan. Sahkan tetapan terhadap model pemotong cakera dan PTO traktor sebelum membuat pesanan. Untuk garis pemacu pelaksanaan yang sepadan, lihatAci PTO untuk diskbin New Hollandhalaman sebagai rujukan silang untuk konfigurasi sisi cakera.

Sebelum Anda Meminta Sebutharga

  1. Sahkan model pemotong dan nombor bahagian sedia ada

    Pemotong Cakera 1340, Hesston 1340/1345, pilih CaseIH 8312, Massey Ferguson PTD 12 dan Idea Baru 5512 ialah rujukan keserasian dalam bahan yang dibekalkan. Nombor bahagian aci sedia ada adalah cara terpantas untuk mengesahkan penggantian.

  2. Sahkan spline PTO traktor

    Pemasangan lengkap 14656849 disenaraikan dengan sambungan traktor 1.375-21. Jika traktor menggunakan stub PTO yang berbeza, sahkan separuh traktor secara berasingan menggunakan 83-14656849 atau yang setara.

  3. Sahkan sambungan pelaksanaan

    Bahagian pelaksana disenaraikan sebagai pengapit RD 1.5" dalam pemasangan lengkap dan dalam separuh pelaksana 82-14656849. Jika input discbine menggunakan pengapit atau kuk yang berbeza, sahkan separuh pelaksana sebelum membuat pesanan.

  4. Sahkan keadaan tork slip dan klac

    Klac ditetapkan pada 2,800 N·m dalam bahan yang dibekalkan. Jika klac sedia ada telah dilaraskan atau mesin pemotong menjalankan kotak gear yang berbeza, sahkan tetapan slip pada manual pemotong sebelum penggantian disebut.

MOQ, penyesuaian dan masa utama disebut bagi setiap pesanan kerana ia bergantung pada sama ada pesanan itu adalah untuk pesanan yang lengkap pemasangan atau separuh aci, dan sama ada saiz sambungan sepadan dengan nombor bahagian standard. Tiada apa-apa di halaman ini komited kepada MOQ tetap atau masa utama yang tidak akan bertahan untuk konfigurasi yang berbeza. Untuk talian pemanduan yang berkaitan kategori, lihatAci PTO untuk pengadun suapanjulat.

Hantar Model Pemotong dan Nombor Bahagian Sedia Ada

Hantar model pemotong cakera, nombor bahagian aci sedia ada dan spline PTO traktor. Kami akan mengesahkan sama ada pemasangan lengkap 14656849, separuh alat 82-14656849 atau separuh traktor 83-14656849 adalah betul padankan dan mengeluarkan sebut harga dengan MOQ dan masa utama untuk konfigurasi itu.
