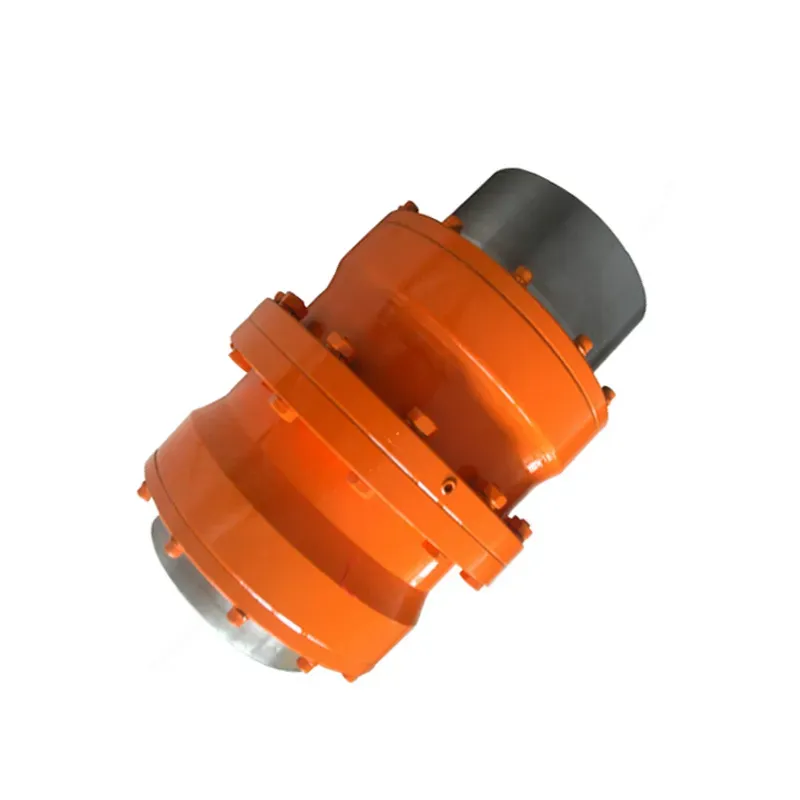

Penggantian GIGL Drum Shape Gear Coupling

Gandingan Gear Bentuk Drum GIGL untuk Transmisi Industri Tugas Berat

Jika jentera berat anda — penggelek kilang keluli, penghancur loji simen atau penghantar perlombongan — memerlukan gandingan yang tidak akan berundur daripada tork yang tinggi, Penggantian RaydafonGandingan Gear Bentuk Drum GIGLdibina untuk kerja yang tepat itu.

Gigi Berbentuk Drum Dibina untuk Kegunaan Dunia Sebenar

Apa yang membuatkan inigandingan gear drammenonjolkan diri? Gigi berbentuk gendang. Mereka bukan sahaja memindahkan kuasa — mereka mengendalikan kekacauan penggunaan dunia sebenar. Tork maksimum mencecah 2000 kN·m, saiz gerudi berjulat dari 50 mm hingga 400 mm, dan ia mengambil masa sehingga 1.5 darjah salah penjajaran sudut. Selain itu, ia mengimbangi anjakan paksi dan jejari yang akan cepat haus gandingan biasa.

Keluli 42CrMo dengan Gigi Involvute Ground Kepersisan

Raydafon membuatnya daripada keluli berkekuatan tinggi 42CrMo, kemudian mengisar gigi gear yang bergelombang kepada ketepatan — jadi kuasa mengalir lancar dan haus kekal rendah. Ia adalah makanan ruji bagi pembeli yang mencarigandingan gear tork tinggi untuk aplikasi industri; ia terus berjalan walaupun mesin ditolak dengan kuat.

Diperakui ISO 9001 dan Mesra Penyelenggaraan

Gandingan ini bukan sahaja sukar — ia juga pintar untuk penyelenggaraan. Ia diperakui ISO 9001. Jaringan gear dilincirkan, yang memotong getaran dan memanjangkan hayat perkhidmatan, walaupun dalam lombong berdebu atau loji simen yang terik. Strukturnya yang padat bermakna memasangnya pada kilang bergulir atau pemacu penghantar tidak menjadi projek besar. Itulah sebabnya ia adalah pilihan utama sebagai agandingan gear dram tahan lamadan pilihan pilihan untuk gandingan gear tersuai untuk peralatan perlombongan — saiz dan rawatan permukaan boleh disesuaikan dengan persediaan anda.

Harga Kilang Kompetitif dari China

Kilang Raydafon berada di China, jadi kami mengimbangi kualiti yang baik dengan harga yang masuk akal. Kami tidak menjual bahagian satu saiz untuk semua — kami bekerjasama dengan anda untuk mendapatkan gandingan yang sesuai untuk mesin anda. Kurang masa henti, kecekapan yang lebih baik dan gandingan yang memastikan peralatan berat anda sentiasa bergerak.

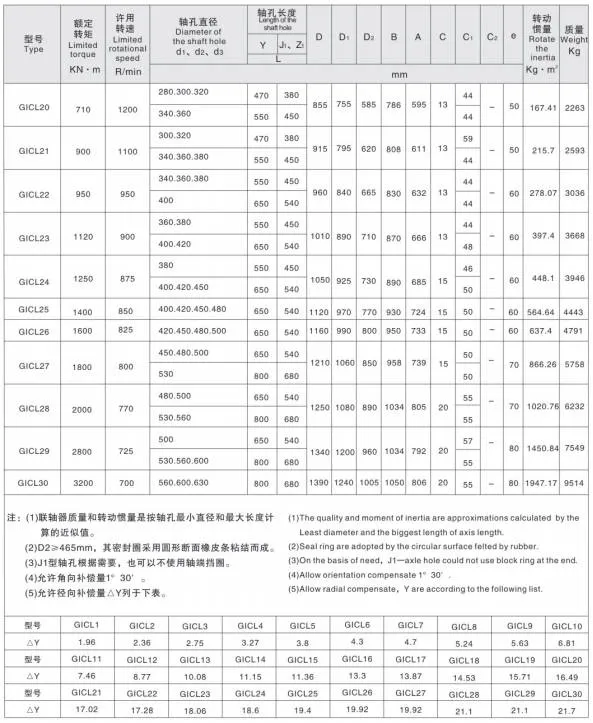

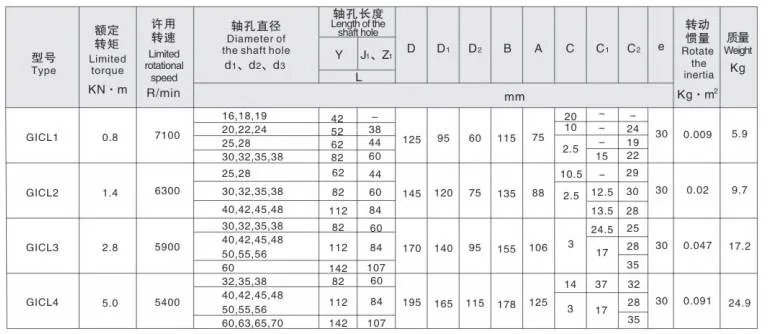

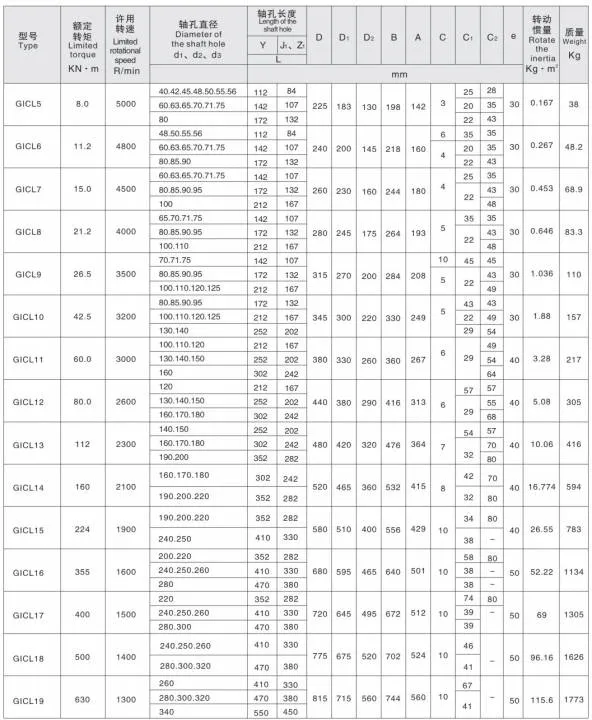

Spesifikasi Produk

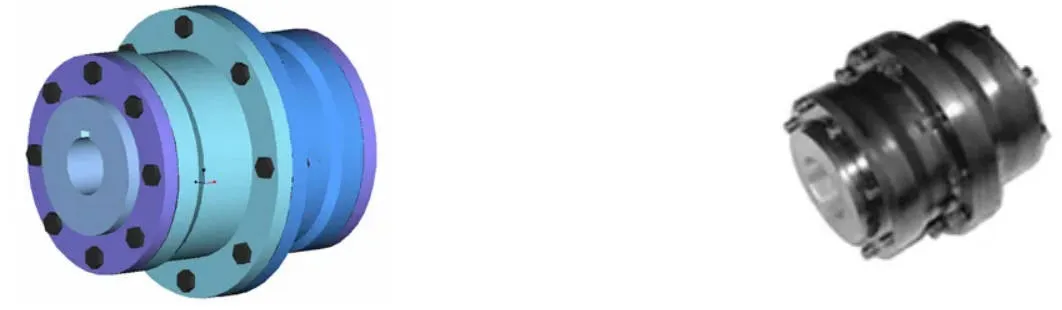

Ciri-ciri Produk

Gandingan gear bentuk dram GIGL ialah pilihan berprestasi tinggi dalam sistem gandingan gear fleksibel, disesuaikan untuk senario industri yang sukar di mana penghantaran kuasa yang boleh dipercayai tidak boleh dirundingkan.

15–20% Kapasiti Beban Lebih Tinggi Daripada Gandingan Gigi Lurus

Apa yang membuatkan ini majugandingan gear bentuk gendangpilihan utama ialah keupayaannya untuk mengendalikan salah jajaran sudut dengan berkesan sambil mengekalkan transmisi tork yang tinggi. Berbanding dengan gandingan gear gigi lurus, model GIGL memberikan purata peningkatan 15–20% dalam toleransi beban di bawah diameter luar lengan dalam yang sama dan keadaan diameter luar gandingan maksimum. Itu menjadikannya pilihan untuk aplikasi GIGL dengan muatan tinggi.

Anjakan Sudut Sehingga 1°30'

Salah satu kelebihan terbesarnya ialah pampasan anjakan sudut yang dipertingkatkan. Apabila anjakan jejari adalah sifar, gandingan gear gigi lurus hanya mengendalikan 1°, tetapi gandingan gear bentuk dram GIGL meningkat sehingga 1°30' — peningkatan 50%. Ini menjadikannya sesuai untuk persekitaran berkelajuan rendah, beban berat sepertijentera perlombongan dan metalurgi, di mana toleransi salah jajaran adalah pengubah permainan.

Sentuhan Gigi Dioptimumkan, Bunyi Rendah, Selang Penyelenggaraan Lebih Lama

Permukaan gigi berbentuk gendang meningkatkan sentuhan antara gigi dalaman dan luaran. Ia membetulkan isu biasa dengan gandingan gigi lurus, seperti picitan tepi dan kepekatan tegasan pada hujung gigi semasa anjakan sudut. Pada masa yang sama, ia mengurangkan geseran dan haus, merendahkan bunyi bising, dan memanjangkan selang penyelenggaraan. Bentuk lengan gigi luar yang melebar menjadikan pemasangan dan pembongkaran lebih mudah untuk pasukan penyelenggaraan.

99.7% Kecekapan Penghantaran

Apabila bercakap tentang kecekapan penghantaran, gandingan gear bentuk dram GIGL mencapai 99.7% — angka yang menunjukkan kebolehpercayaannya untuk kegunaan gandingan gear industri, daripada sistem penghantar dalam pembuatan kepada jentera berat dalam pembinaan. Lengan gigi luar menggunakan gigi berbentuk gendang untuk menjalin licin, diperbuat daripada keluli berkualiti tinggi dengan permukaan gigi sederhana keras untuk menyokong beban berat. Pengerasan permukaan gigi pilihan (HRC ≥ 56) meningkatkan lagi ketahanan. Reka bentuknya yang ringan mengekalkan inersia putaran rendah — sesuai untuk peralatan yang memerlukan kelajuan dan ketepatan.

Pelinciran Boleh Dipercayai, Pengedap dan Kebolehtukaran

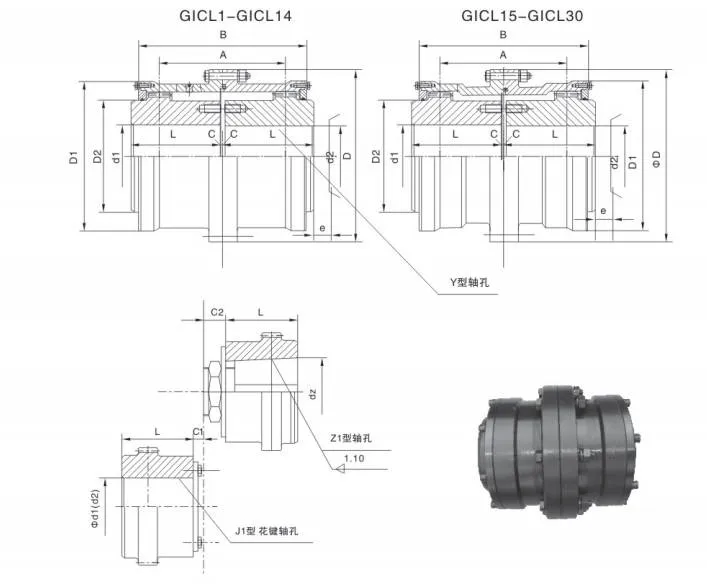

Untuk memastikan gandingan gear bentuk dram GIGL berjalan dengan baik untuk jangka panjang, ia dilengkapi dengan struktur pelinciran dan pengedap yang boleh dipercayai yang memanjangkan hayat perkhidmatan dan memudahkan penyelenggaraan. Reka bentuk simetrinya memastikan kebolehtukaran yang sangat baik, jadi penggantian bahagian adalah mudah. Untuk operasi berkelajuan tinggi di mana kelajuan persisian melebihi 36 m/s, pengimbangan dinamik menghalang getaran dan memastikan prestasi yang stabil. Konfigurasi lubang aci menawarkan fleksibiliti — menggabungkan jenis Y, Z1 dan J1 untuk memenuhi keperluan sambungan yang berbeza.

Rangkaian Penuh Gandingan Gear Bentuk Drum

Raydafon, seorang yang dipercayaipengilang gandingan gear, menghasilkan rangkaian penuh gandingan gear bentuk dram melangkaui GIGL, termasuk varian GICL, GIICL, GICLZ, GIICLZ dan NGCL — semuanya memenuhi piawaian industri yang ketat untuk menjamin kualiti.

Padat, Tegar-Fleksibel, Penyelenggaraan Rendah

Gandingan fleksibel tegar ini mempunyai banyak faedah: struktur padat, jejari pusingan kecil, kapasiti beban tinggi, kecekapan peringkat teratas, hingar rendah dan kitaran penyelenggaraan yang panjang. Ia amat sesuai untuk keadaan berkelajuan rendah, tugas berat dalam metalurgi (kilang penggelek), perlombongan (penghancur), pengangkatan dan pengangkutan (kren), serta penghantaran aci petroleum, kimia dan jentera am.

Nota Permohonan

Oleh kerana ketegarannya yang tinggi dan fleksibiliti tanpa keanjalan, ia tidak disyorkan untuk jentera yang memerlukan redaman getaran, penimbalan atau penjajaran aci yang sangat ketat — seperti peralatan ketepatan yang walaupun getaran kecil boleh menjejaskan prestasi.

Senario Aplikasi

Gandingan gear bentuk dram GIGL digunakan secara meluas merentasi sektor industri berat di mana tork yang tinggi, toleransi salah jajaran dan ketahanan adalah kritikal.

Kenapa Beli dari Raydafon

Raydafon adalah sebuah syarikat yang berpangkalan di Chinapembekal gandingan geardengan lebih sedekad pengalaman dalam komponen penghantaran mekanikal. Kami mengimbangi kualiti yang baik dengan harga kilang yang kompetitif, dan kami tidak menjual alat ganti satu saiz untuk semua — kami bekerjasama dengan anda untuk memadankan gandingan yang betul dengan mesin anda.

Saiz Tersuai dan Rawatan Permukaan

Perlukan saiz lubang tertentu, pengerasan permukaan gigi (HRC ≥ 56), atau konfigurasi lubang aci tersuai? Kami menyesuaikan saiz dan rawatan permukaan agar sesuai dengan persediaan tepat anda.

Penghantaran Cepat dan Sokongan Teknikal

Model standard dihantar dengan cepat, dan pasukan kejuruteraan kami menyediakan panduan pemasangan dan pentauliahan atas permintaan. Kurang masa henti, kecekapan yang lebih baik dan gandingan yang memastikan peralatan berat anda sentiasa bergerak.

Soalan Lazim
