Aci PTO untuk Balers Bulat Case IH
  • Aci PTO untuk Balers Bulat Case IHAci PTO untuk Balers Bulat Case IH
  • Aci PTO untuk Balers Bulat Case IHAci PTO untuk Balers Bulat Case IH

Aci PTO untuk Balers Bulat Case IH

Aci PTO untuk pembalut bulat Case IH — meliputi RB444, RB454, RB455A, RB464, RB554 dan RB564, serta varian RB454 Silaj dan RB454 Rotor Cutter. Garis pemacu halaju malar CAT4 dan CAT5 dengan klac geseran; spline input 1.375-6 atau 1.375-21 bergantung pada traktor; keperluan kuasa 40–100 hp (30–75 kW). Rujukan tork klac daripada 1,000 N·m (CAT3/S4) kepada 1,800 N·m (CAT4/S6). Hantar model baler dan splin PTO traktor anda — kami mengesahkan kategori garis pemacu, tork klac dan panjang aci, dan mengembalikan sebut harga kilang dalam masa 24 jam.

Penggantian OEM · Siri Sarung IH RB

PTO Shaft untuk Case IH Round Balers — Garisan Pemacu Halaju Malar CAT4 & CAT5, 1.375-6 / 1.375-21 Spline

Aci PTO baler bulat gagal dalam salah satu daripada dua cara: sambungan universal tidak boleh mengambil sudut pusingan pada tanjung, atau klac tidak tergelincir pada tork yang betul dan kotak gear mengambil kejutan sebaliknya. Halaman ini menyenaraikan saiz aci, kuasa yang diperlukan dan nombor bahagian klac untuk Case IH RB444, RB454, RB455A, RB464, RB554 dan baler RB564, jadi anda boleh memadankan aci gantian dengan model baler yang sebenarnya anda jalankan.

Model Baler Dilindungi

6 Model Asas RB444, RB454, RB455A, RB464, RB554, RB564 — ditambah dengan varian RB454 Silaj dan RB454 Rotor Cutter.

Saiz Garis Pemacu

CAT4 / CAT5 Garis pemacu halaju malar dengan klac geseran. Input spline 1.375-6 atau 1.375-21 bergantung pada traktor.

Keperluan Kuasa

40–100 hp Daripada 30 kW pada RB444 sehingga 75 kW pada Pemotong Rotor RB454. Pecahan penuh dalam jadual di bawah.

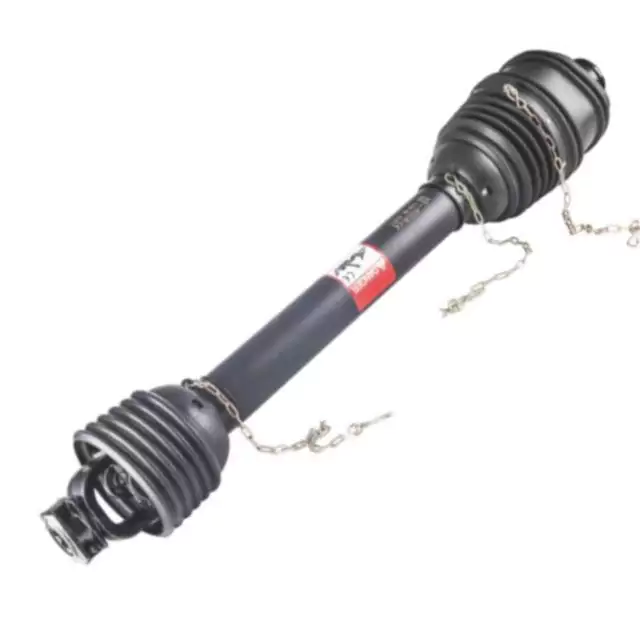

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Pemasangan aci PTO — sambungan halaju malar, klac geseran dan kuk input 1.375-6.

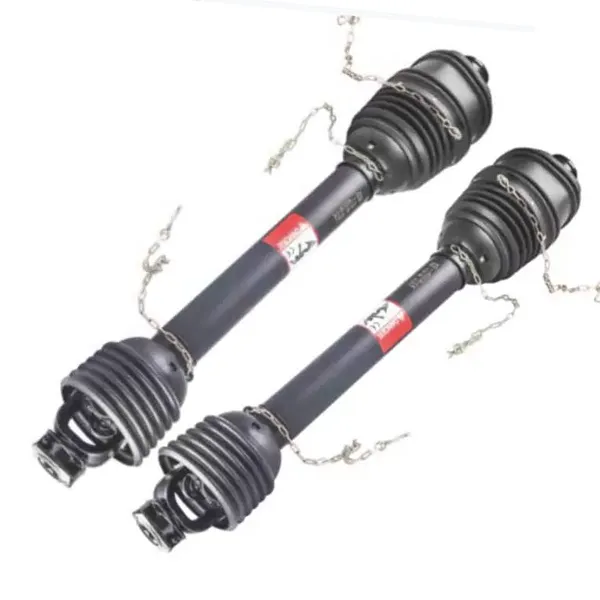

PTO shaft for Case IH round balers — clutch end and spline detail
Perincian hujung klac dan spline — kuk cabut cepat dan galas perisai.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Pilihan kuk input — 1.375-6 dan 1.375-21 spline, dipadankan dengan stub PTO traktor.

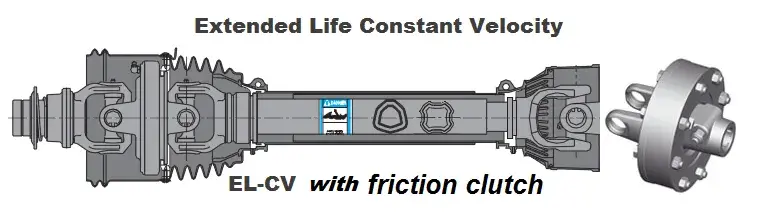

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Klac geseran dan konfigurasi bolt ricih — titik gelincir melindungi kotak gear baler.

Jadual Model — Saiz Aci PTO dan Kuasa yang Diperlukan oleh Baler

Model baler bulat Case IH — saiz aci dan keperluan kuasa PTO
Model Baler Saiz Aci PTO PTO Diperlukan, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silaj CAT4 65 (48)
Pemotong Rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH memerlukan garis pemacu halaju malar CAT4 atau CAT5 bergantung pada model, dengan klac geseran. Pemotong Rotor RB454 adalah satu-satunya varian dalam julat ini yang memerlukan CAT5 dengan input 100 hp (75 kW) — jika traktor anda berada di bawah angka itu, sahkan binaan baler sebelum membuat pesanan.

Constant velocity PTO shaft part number reference for Case IH round balers
Rujukan PTO halaju malar — CAT3 hingga CAT5, 540 dan 1000 rpm nombor bahagian asas.

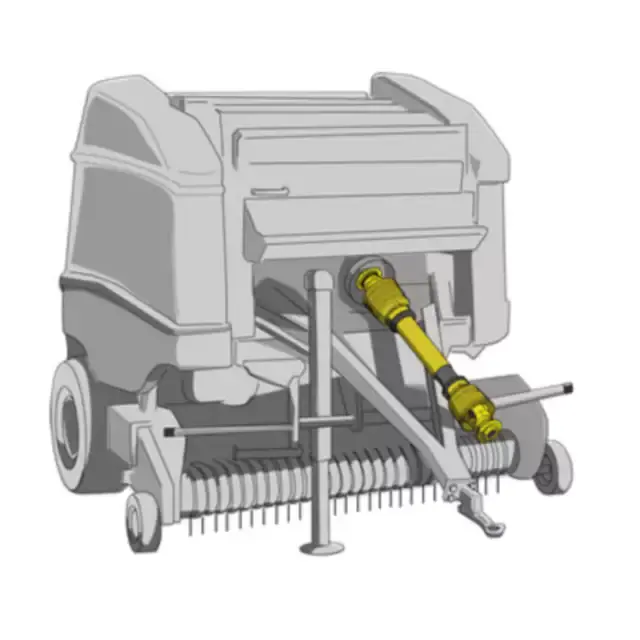

PTO shaft installed on a round baler in field operation
Pemasangan medan — sudut aci dan kelegaan perisai pada input baler.

PTO Halaju Malar dan Nombor Bahagian Klac

PTO halaju malar — nombor bahagian asas mengikut kategori dan spline traktor
CV PTO Spline Traktor Nombor Bahagian Asas
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Cengkaman geseran FT untuk input spline 1.375-6
Saiz Universal Tork (N·m) Nombor Bahagian
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5 / S8 1,450 6LM453003R

Nombor bahagian di atas adalah titik rujukan untuk memadankan aci dengan gabungan baler dan traktor. Jika anda baler menggunakan separuh alat yang berbeza atau stub traktor adalah spline 1.750-20, hantar model dan kami akan mengesahkan gabungan yang betul. Semakin luasAci PTO untuk balers bulatjulat merangkumi jenama baler lain juga.

Perkara yang Memutuskan Sama ada Aci Sesuai dan Tahan Lama

  1. Padankan kategori garis pemacu dengan model baler

    CAT4 dan CAT5 tidak boleh ditukar ganti dalam julat ini. RB444, RB454 dan RB455A menjalankan CAT4; RB464, RB554 dan RB564 menjalankan CAT5; Pemotong Rotor RB454 juga memerlukan CAT5. Memasang aci CAT4 pada baler itu panggilan untuk CAT5 menyebabkan sambungan tidak dinilai pada sudut tanjung, di mana kebanyakan kegagalan pramatang mulakan.

  2. Padankan spline input dengan traktor, bukan baler

    Bahagian baler ditetapkan oleh alat, tetapi bahagian traktor bergantung pada traktor yang anda gunakan. 1.375-6 ialah stub 540 rpm biasa; 1.375-21 ialah stub 1000 rpm; 1.750-20 muncul pada kuasa lebih tinggi traktor. Menghantar model traktor dan foto tunas PTO adalah cara terpantas untuk mengesahkan kuk yang sesuai. Jika anda juga mengemas kini pemacu pelaksanaan, lihat bahagianaci PTOkategori untuk julat penuh.

  3. Tetapkan klac geseran pada baler, bukan pada traktor

    Klac geseran ada untuk tergelincir sebelum kotak gear baler mengambil beban kejutan. Set klac terlalu tinggi akan menghantar kejutan terus ke dalam kotak gear; ditetapkan terlalu rendah, ia tergelincir semasa baling biasa. FT jadual klac di atas memberikan tork rujukan setiap saiz universal — 1,000 N·m untuk CAT3/S4, 1,800 N·m untuk CAT4/S6 dan 1,450 N·m untuk CAT5/S8.

  4. Periksa sudut aci dan kelegaan perisai di tanjung

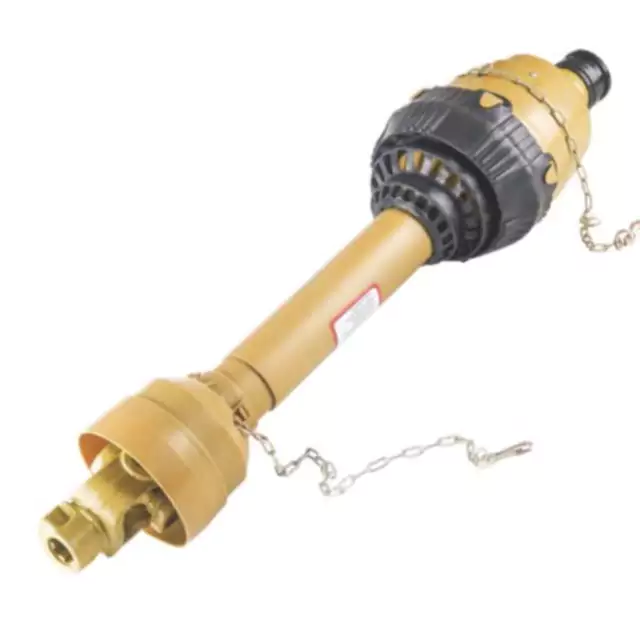

    Sambungan halaju malar bertolak ansur dengan sudut pusingan yang lebih besar daripada sambungan universal standard, tetapi perisai masih memerlukan pelepasan pada kunci penuh. Jika aci terkeluar atau perisai menyentuh bar draw di bahagian bawah tanjung, sambungan akan gagal awal tanpa mengira rating. Imej di atas menunjukkan sudut sasaran pada input baler. Untuk balers dari pengeluar lain, theAci PTO untuk balers bulat Kronehalaman menyenaraikan titik rujukan yang setara.

Hantar Model Baler Anda dan Traktor PTO Spline

Beritahu kami model baler (RB444 hingga RB564) dan stub PTO traktor (1.375-6, 1.375-21 atau 1.750-20). Kami akan sahkan kategori garis pemacu, tork klac dan panjang aci, dan kembalikan sebut harga terus kilang — biasanya dalam masa 24 jam. Panjang tersuai dan konfigurasi perisai tersedia. Jika alat anda menggunakan a kotak gear bukan standard, yangkotak gear pertanianjulat juga mungkin berkaitan.
