Gear Taji Nylon

Raydafon mengeluarkan gear taji nilon tersuai dalam PA66, POM, UHMWPE, ABS, PTFE, PPS dan PEEK di kilangnya sendiri di Ningbo, China. Modul dijalankan dari M1 hingga M12 dan seterusnya, gred ketepatan dari DIN6 hingga DIN9, dihasilkan kepada ISO, DIN, ANSI, JIS, BS atau lukisan anda sendiri. PA66 bertetulang gentian memberikan hayat haus 60% lebih lama daripada nilon standard, dan gearnya adalah pelincir sendiri — tiada titik minyak, berjalan lebih senyap dan sebahagian kecil daripada berat logam. Prototaip boleh dimesin sebelum perkakas dilakukan, kemudian dipindahkan ke pengacuan untuk kelantangan. Masa utama sampel ialah 20 hari perniagaan, pukal 25 hari, pembayaran melalui T/T atau L/C, harga sampel dari USD 2 hingga USD 100 bergantung pada saiz dan bahan. Kegunaan biasa termasuk mesin kawalan automatik, pengendalian semikonduktor, peralatan perubatan, penjejak suria, alatan mesin dan sistem tempat letak kereta. Hantar lukisan atau sampel anda untuk sebut harga dalam masa 24 jam.

Gear Nylon Spur — Dibentuk & Dimesin Tersuai, M1 hingga M12

Raydafon menghasilkan gear taji nilon dalam PA, POM, UHMWPE, ABS, PTFE, PPS dan PEEK untuk pemacu yang memerlukan larian yang senyap dan tiada pelinciran. Modul dari M1 hingga M12 (dan seterusnya), ketepatan kepada DIN6–DIN9, piawaian kepada ISO, DIN, ANSI, JIS dan BS, dibuat untuk lukisan atau kejuruteraan terbalik daripada sampel anda.

Julat modul
M1 – M12+
Bahan
PA / POM / PEEK…
Gred ketepatan
DIN6 – DIN9
Contoh masa memimpin
20 hari bekerja
Masa utama pukal
25 hari
Syarat pembayaran
T/T, L/C

Gear Nylon Spur Tersuai — Pengilang & Pembekal di China

Raydafon membuat gear taji nilon untuk dipesan di bengkelnya sendiri di Ningbo, China, untuk OEM yang memerlukan kiraan gigi, lubang, hab atau bahan tertentu dan bukannya bahagian katalog. Hantar lukisan berdimensi atau gear sampel dan kami akan memotong atau membentuk untuk dipadankan, dalam gred polimer yang sesuai dengan beban, kelajuan dan persekitaran anda. Oleh kerana kami mengendalikan kedua-dua pengacuan dan pemesinan, projek yang sama boleh bermula dengan prototaip yang dimesin dan beralih ke bahagian pengeluaran yang dibentuk setelah geometri ditetapkan — yang menghilangkan risiko perkakas daripada sampel pertama anda.

Pembeli biasa ialah pembina mesin pemasangan dan kawalan automatik, peralatan pengendalian semikonduktor, peranti perubatan, alatan mesin, sistem tempat letak kereta dan peralatan pengangkutan, di mana gear pelincir sendiri menghilangkan titik minyak daripada jadual penyelenggaraan. Jika anda memerlukan keluarga gear plastik dan bukannya gear spur sahaja, lihat sepenuhnyaperalatan plastikjulat; jika kewajipan melebihi polimer, logamspur geartalian dari kilang yang sama meliputinya.

Spesifikasi dan Pilihan Tersedia

M1 – M12+Julat model (M4, M5, M8 dan lebih besar atas permintaan)
DIN6 – DIN9Gred ketepatan
+60%Pakai hayat dengan PA66 bertetulang gentian vs nilon standard

Lembaran spesifikasi penuh. Tatal jadual ke sisi pada peranti mudah alih untuk membaca setiap baris.

item Spesifikasi
Nombor model M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, dsb.
bahan PA (nilon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 bertetulang gentian dan gred berisi kaca lain tersedia.
Standard ISO, DIN, ANSI, JIS, BS dan bukan standard / kepada lukisan
Gred ketepatan DIN6, DIN7, DIN8, DIN9
Proses pembuatan Suntikan dibentuk untuk kelantangan; CNC dimesin daripada stok polimer untuk prototaip, kelompok kecil dan saiz di mana perkakas tidak wajar
Toleransi Disahkan setiap ciri dan setiap proses pada peringkat sebut harga; toleransi yang boleh dicapai bergantung pada modul, ketebalan dinding, bahan dan sama ada bahagian itu dibentuk atau dimesin
Kemasan permukaan Sebagai-acuan, jatuh, wap-gilap atau sandblasted; bahagian mesin boleh disiapkan untuk melukis
Operasi tambahan Bor, alur kunci, hab, set lubang skru, sisipan logam, hab broaching, pemasangan dengan aci
Pembungkusan Beg plastik + kadbod, atau bekas kayu untuk kuantiti yang lebih besar dan bahagian yang berat
Syarat pembayaran T/T, L/C
Masa utama pengeluaran 20 hari perniagaan untuk sampel, 25 hari untuk pesanan pukal
Sampel Julat harga sampel USD 2–100 bergantung pada saiz dan bahan; sampel pengangkutan ekspres yang dibayar oleh pelanggan
Permohonan Mesin kawalan automatik, industri semikonduktor, jentera industri am, peralatan perubatan, peralatan tenaga suria, alatan mesin, sistem tempat letak kereta, rel berkelajuan tinggi dan peralatan pengangkutan penerbangan, dan seumpamanya

Sila ambil perhatian:pengerasan, pengilangan, pengisaran, anodisasi dan penyaduran zink adalah proses gear logam dan tidak digunakan pada gear polimer. Jika lukisan menyatakan rawatan tersebut, kami akan membenderakannya dan mencadangkan setara polimer — gred berisi kaca, kemasan acuan atau bahagian plastik yang dimesin — sebelum memetik.

Memilih Polimer yang Tepat untuk Gear Anda

PALING BIASA

PA / Nylon 66

Teguh, tahan impak dan pelincir sendiri secara semula jadi. PA66 bertetulang gentian memberikan hayat haus kira-kira 60% lebih lama daripada nilon standard, menjadikannya lalai untuk pemacu talian pemasangan dan perkakas. Ia menyerap lembapan, jadi benarkan pergerakan dimensi sedikit dalam perkhidmatan lembap.

POM

Lebih tegar dan lebih stabil dari segi dimensi daripada nilon di bawah kelembapan, dengan geseran rendah dan kebolehmesinan yang sangat baik. Pilihan yang lebih baik di mana jarak tengah dan tindak balas mesti kekal boleh diramal, dan di mana gear dimesin dan bukannya dibentuk.

PEEK / PPS

Polimer kejuruteraan suhu tinggi dan berkekuatan tinggi untuk perkhidmatan suhu tinggi atau agresif secara kimia — alatan semikonduktor, kitaran pensterilan dan pemacu yang melihat pelarut atau air panas. Kos bahan yang lebih tinggi, jadi nyatakan hanya tempat yang memerlukannya.

UHMWPE / PTFE / ABS

UHMWPE dan PTFE untuk geseran dan sentuhan gelongsor yang sangat rendah; ABS di mana kos dan penampilan lebih penting daripada kapasiti beban. Kami akan mengesyorkan gred selepas menyemak beban, kelajuan dan persekitaran anda.

Butiran Produk

Gambar pengeluaran gear merangsang nilon kami — gear siap, bentuk gigi dan perincian lubang.

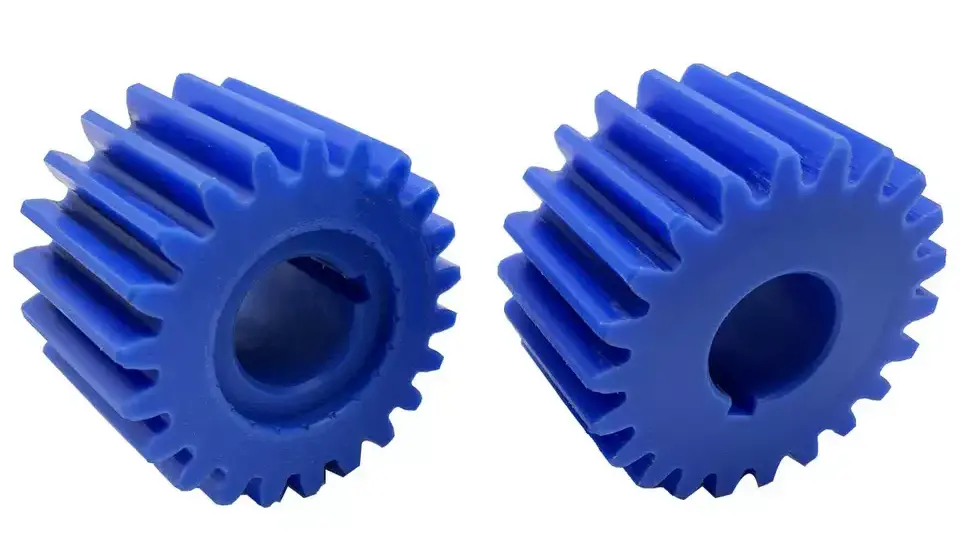

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Gear taji nilon — bentuk gigi, hab dan butiran lubang.

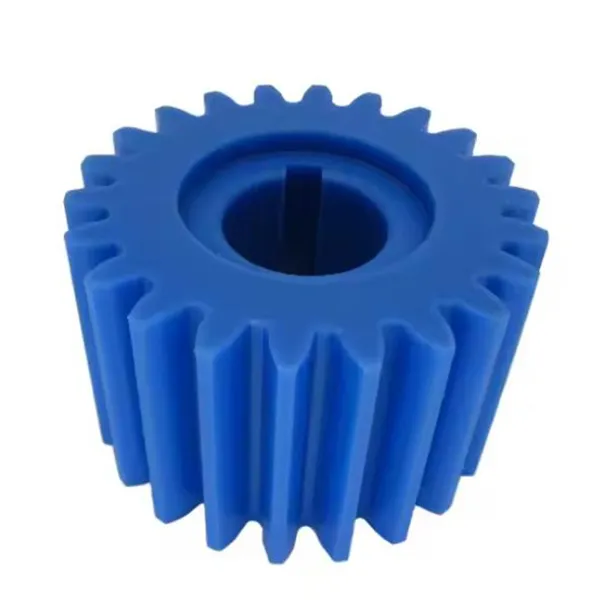

Custom nylon spur gear with precision bore produced to customer drawing
Gear taji nilon tersuai dimesin dan disiapkan untuk melukis.

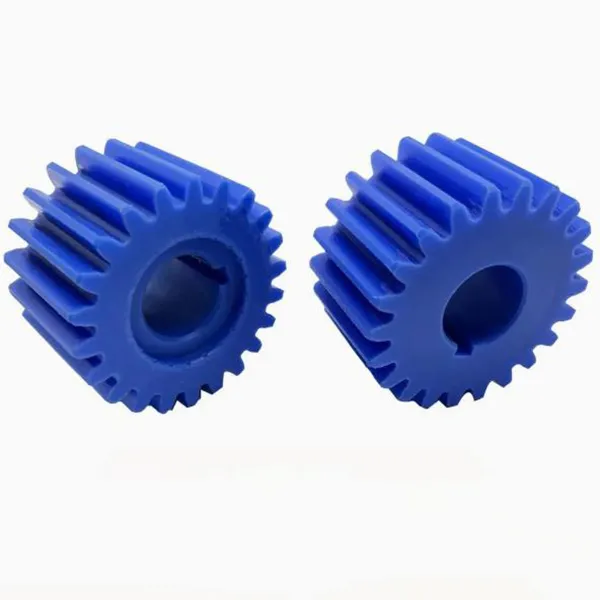

Nylon spur gear set assembled and inspected before packing
Set gear diperiksa dan dipasang sebelum dibungkus.

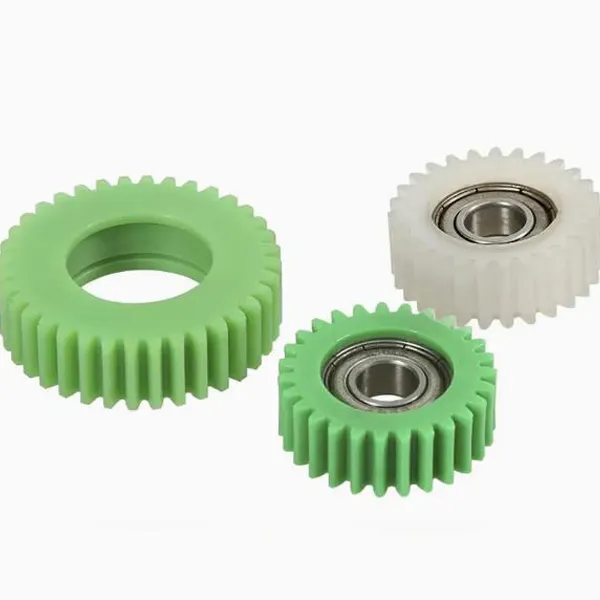

Nylon spur gears in different modules and materials ready for shipment
Modul dan gred polimer berbeza dihasilkan untuk pelanggan yang sama.

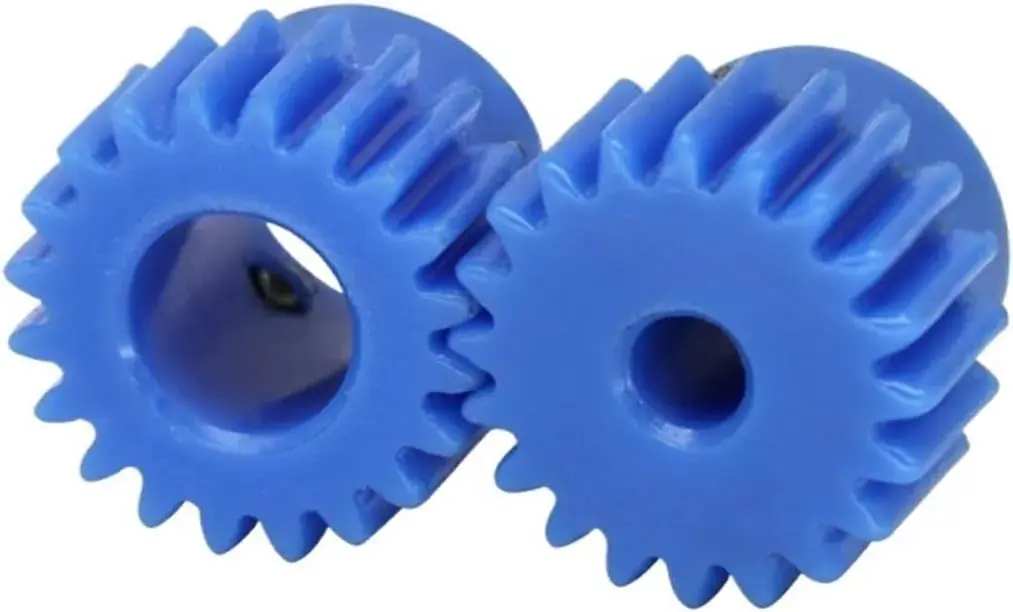

Nylon spur gear dimensional inspection before dispatch
Pemeriksaan dimensi sebelum penghantaran.

Kelebihan Utama

  • Pelincir sendiri, tiada titik minyakTanpa filem pelincir untuk diselenggara, gear mengeluarkan ruang minyak, pengedap dan tugas servis berulang daripada reka bentuk anda. Pencetak, dispenser dan peralatan pejabat berjalan selama berbulan-bulan penggunaan harian tanpa seretan atau bunyi bising yang dihasilkan oleh sepasang gear logam kering.
  • Senyap mengikut bahan dan geometriPolimer melembapkan getaran dan bukannya berdering seperti keluli, dan gred bertetulang gentian mengekalkan bentuk gigi dengan cukup baik untuk memastikan jaringan senyap di seluruh kumpulan. Bengkel dan peralatan pejabat melihat penurunan bunyi yang jelas selepas bertukar daripada gear logam.
  • Pakai kehidupan melebihi plastik biasaPA66 bertetulang gentian memberikan hayat haus kira-kira 60% lebih lama daripada nilon standard, jadi gear yang sebelum ini perlu diganti boleh dijalankan melalui tugas frekuensi tinggi yang dilanjutkan pada talian pemasangan dengan kehilangan permukaan gigi yang boleh diabaikan.
  • Rintangan kakisan dan kimiaNilon tidak berkarat, dan ia bertolak ansur dengan persekitaran yang lembap, berasid dan sedikit alkali, serta banyak agen pembersih. Itu menjadikannya sesuai untuk kawasan cucian dan peralatan luar yang mana gear logam bersalut akhirnya akan rosak.
  • Sebahagian kecil daripada berat logamJisim rendah memotong inersia bahagian yang digerakkan, yang penting untuk peranti pegang tangan, dron, penggerak ringan dan sebarang mekanisme di mana setiap gram menjejaskan hayat atau pengendalian bateri.
  • Prototaip kepada pengeluaran di bawah satu bumbungPrototaip bermesin membolehkan anda mengesahkan geometri sebelum melakukan perkakasan, kemudian bengkel yang sama mengalihkan bahagian itu ke acuan untuk kelantangan. Anda menyimpan satu pembekal, satu rujukan toleransi dan satu standard pemeriksaan sepanjang.
  • Bahan dan piawaian yang fleksibelTujuh keluarga polimer dan lima standard gear (ISO, DIN, ANSI, JIS, BS) bermakna lukisan yang sama boleh dihasilkan dalam gred yang sebenarnya diperlukan oleh aplikasi anda, dan bukannya gred satu yang pembekal berlaku kepada stok.
  • Harga langsung kilang pada volumPengacuan, pemesinan, pemeriksaan dan pembungkusan semuanya dilakukan secara dalaman, jadi tidak ada margin dagangan antara anda dan pengeluaran, dan kos unit menurun secara dijangka apabila kuantiti meningkat.

Nylon vs Metal Spur Gears: Apabila Plastik Adalah Pilihan Yang Tepat

Gear taji nilon bukanlah pengganti yang lebih lemah untuk keluli - ia adalah keputusan reka bentuk yang berbeza. Plastik menang apabila bebannya sederhana, kelajuannya cukup tinggi sehingga bunyi bising penting, dan pelinciran mahal atau mustahil untuk dikekalkan. Ia hilang apabila torknya tinggi, suhu dikekalkan melebihi had polimer, atau tugas melibatkan kejutan berterusan yang akan mencacatkan gigi.

Pilih nilonBerjalan tenang, tiada pelinciran, ringan, rintangan kakisan, beban sederhana
Pilih logamTork tinggi, suhu tinggi, kejutan berat, toleransi ketat pada modul besar
Pilih kedua-duanyaJalinan gear plastik dengan pinion keluli — gandingan biasa yang senyap dan haus rendah

Dalam amalan, susunan yang paling tahan lama selalunya adalah gear nilon yang berjalan melawan pinion keluli atau loyang: polimer haus mengikut keutamaan kepada logam, jaringan kekal senyap, dan bahagian logam membawa tekanan yang lebih tinggi. Beritahu kami bahan gear mengawan dan kami akan menasihati tentang tindak balas dan elaun jarak tengah, kerana plastik dan logam mengembang pada kadar yang berbeza.

Aplikasi

  • Mesin kawalan automatikPemacu pemasangan dan pengindeksan
  • Industri semikonduktorMekanisme pengendalian dan kedudukan
  • Jentera perindustrian amPenghantar dan peringkat pengurangan cahaya
  • Peralatan perubatanPemacu yang bersih dan bebas pelinciran
  • Peralatan tenaga suriaPenggearan penjejak dan penggerak
  • Alatan mesinMekanisme suapan dan pelarasan
  • Sistem tempat letak keretaPenghalang dan pintu masuk
  • Kereta api berkelajuan tinggi & peralatan penerbanganMekanisme dalaman dan tambahan

Testimoni Pelanggan

DavidJentera PowerTech, Australia — bahagian penghantaran talian pemasangan

Menggantikan bahagian penghantaran pada talian pemasangan kami telah menjadi proses percubaan dan kesilapan; gear terdahulu daripada pembekal lain sama ada bising atau cepat haus. Kami membuat pesanan percubaan untuk gear taji nilon ini dan perbezaannya adalah serta-merta — bengkel menjadi lebih senyap, dan selepas lebih daripada dua bulan menjalankan intensif, permukaan gigi tidak kelihatan haus. Apa yang menonjol di sebalik produk ialah prosesnya: soalan material kami telah dijawab secara terperinci, laporan pemeriksaan disertakan bersama penghantaran, dan apabila hujan lebat mengancam penghantaran, mereka menghubungi pembawa dan menyusunnya semula supaya gear tiba dengan sempurna.

MichaelProjek naik taraf peralatan

Apabila saya menaik taraf peralatan saya, saya membandingkan banyak pembekal gear dan memilih Raydafon. Gear siap sepadan dengan lukisan dengan tepat, dengan profil gigi yang bersih dan tiada denyar, dan sebaik sahaja dipasang mesin itu berjalan dengan mantap dengan getaran yang kurang ketara. Saya mempunyai kebimbangan sama ada nilon akan bertahan, tetapi selepas lebih daripada sebulan penggunaan intensif tiada ubah bentuk sama sekali. Malah pertanyaan lewat dijawab dengan segera, itulah yang meyakinkan saya untuk tinggal bersama mereka.

LisaPeralatan studio, mekanisme kecil

Saya memerlukan gear yang sepadan untuk peralatan kecil di studio saya dan membandingkan pilihan dalam talian untuk masa yang lama. Saya sedikit gementar kerana harganya lebih rendah daripada beberapa jenama, tetapi bahagiannya tiba dengan permukaan licin, tiada burr dan bentuk gigi biasa, dan pemasangan berjalan tanpa sebarang masalah padanan. Semasa digunakan, bunyi peralatan menurun dengan jelas, dan ia telah berjalan secara berterusan selama lebih daripada sepuluh hari tanpa haus atau jamming.

Soalan Lazim Pembeli

  • Bolehkah anda membuat gear taji nilon untuk lukisan saya atau daripada sampel?ya. Hantar lukisan berdimensi atau gear sampel dengan modul, kiraan gigi, lubang, lebar muka dan gred bahan. Kami mengesahkan sama ada bahagian itu sesuai dengan pengacuan atau pemesinan, sebutkan kedua-duanya jika berkaitan, dan boleh menghasilkan prototaip mesin sebelum sebarang perkakas dilakukan.
  • Bahan manakah yang harus saya pilih — PA, POM atau PEEK?PA (nilon 66) ialah pilihan tujuan umum, dan PA66 yang diperkukuh gentian memberikan hayat haus 60% lebih lama daripada nilon standard. POM sesuai dengan aplikasi yang kestabilan dimensi dan kawalan tindak balas lebih penting daripada toleransi impak. PEEK atau PPS adalah untuk suhu tinggi atau perkhidmatan yang agresif secara kimia. Beritahu kami beban, kelajuan dan persekitaran dan kami akan mengesyorkan satu.
  • Apakah toleransi yang boleh anda pegang pada gear plastik?Ia bergantung pada ciri, modul, ketebalan dinding, bahan dan sama ada bahagian itu dibentuk atau dimesin — bahagian yang dimesin memegang toleransi yang lebih ketat daripada yang dibentuk. Nyatakan jarak tengah dan tindak balas yang diperlukan pemasangan anda dan kami akan mengesahkan perkara yang boleh dicapai sebelum memetik.
  • Adakah gear memerlukan pelinciran?Tidak dalam tugas biasa; nilon dan POM adalah pelincir sendiri. Untuk larian berterusan berkelajuan tinggi atau sarat berat, sedikit gris serasi boleh memanjangkan hayat, dan kami akan menyatakan demikian pada peringkat sebut harga jika tugas anda mendapat manfaat daripadanya.
  • Apakah sampel, masa utama dan syarat pembayaran anda?Sampel berharga dari USD 2 hingga USD 100 bergantung pada saiz dan bahan, dengan penghantaran ekspres dibayar oleh pelanggan. Masa utama sampel ialah 20 hari perniagaan dan pengeluaran pukal ialah 25 hari. Syarat pembayaran ialah T/T atau L/C, dan pembungkusan ialah beg plastik ditambah kadbod, atau bekas kayu untuk kuantiti yang lebih besar.
  • Bolehkah anda membekalkan pinion yang sepadan serta gear nilon?ya. Membekalkan kedua-dua bahagian mesh dari satu bengkel bermakna pukulan belakang, jarak tengah dan bentuk gigi dipadankan pada peringkat reka bentuk dan bukannya dilaraskan di tapak. Hantar lukisan pasangan, atau beban dan nisbah yang anda perlukan, dan kami akan memetik kedua-dua bahagian.

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebut Harga Gear Nylon Spur

Hantar modul, kiraan gigi, lubang, lebar muka, gred bahan dan kuantiti — atau lukisan atau bahagian sampel. Kami mengesahkan pengeluaran yang dibentuk atau dimesin, keupayaan toleransi dan harga, dan membalas dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Angka hayat haus, toleransi dan jangka masa merujuk kepada keadaan pengeluaran standard dan lukisan yang disahkan. Gred bahan, elaun untuk perubahan dimensi berkaitan kelembapan dan bahan gear mengawan hendaklah dipersetujui sebelum membuat pesanan.
