Apakah Perbezaan Antara Gear Helical Precision dan Gear Spur?

Dalam dunia penghantaran kuasa mekanikal, gear adalah komponen asas. Dua daripada jenis yang paling biasa ialah gear taji dan gear heliks. Tetapi apa sebenarnya yang membezakan mereka, dan mengapa seorang jurutera memilih satu daripada yang lain? Perbezaan utama terletak pada geometri gigi mereka. Gear taji mempunyai gigi yang lurus dan selari dengan paksi putaran, manakala gear heliks mempunyai gigi yang dipotong pada sudut ke paksi, membentuk heliks. Perbezaan asas ini membawa kepada perbezaan yang ketara dalam prestasi, termasuk nisbah sentuhan, tahap hingar, kapasiti beban dan kecekapan. PadaRaydafon Technology Group Co., Limited, kilang kami telah mengeluarkan gear berketepatan tinggi selama lebih dua dekad, dan kami mempunyai pengalaman yang luas dalam mengoptimumkan kedua-dua reka bentuk merangsang dan heliks untuk pelbagai aplikasi—daripada transmisi automotif kepada jentera industri berat. Artikel ini menyediakan perbandingan teknikal terperinci antara gear heliks ketepatan dan gear taji, membantu anda membuat pilihan termaklum untuk aplikasi khusus anda.

Memahami perbezaan antara gear heliks ketepatan dan gear taji bukan hanya soal minat akademik; ia mempunyai implikasi praktikal untuk kos, prestasi dan kebolehpercayaan. Gear taji adalah lebih mudah untuk dihasilkan dan lebih menjimatkan kos untuk banyak aplikasi, tetapi ia cenderung menghasilkan lebih banyak bunyi dan getaran disebabkan penglibatan tiba-tiba pada lebar gigi penuh. Gear heliks, walaupun lebih mahal untuk dihasilkan, menawarkan operasi yang lebih lancar, lebih senyap dan boleh menghantar beban yang lebih tinggi kerana nisbah sentuhan yang meningkat dan tindakan gigi yang bertindih. Pilihan antara mereka selalunya bergantung kepada pertukaran antara kos dan prestasi, dengan gear heliks diutamakan untuk aplikasi berkelajuan tinggi, beban tinggi atau sensitif bunyi. Dalam panduan komprehensif ini, kami akan mengkaji geometri, kinematik dan pertimbangan pembuatan kedua-dua jenis gear, dan kami akan menyediakan spesifikasi teknikal terperinci, data prestasi dan kriteria pemilihan untuk membantu anda menentukan gear yang paling sesuai untuk keperluan anda.

Jadual Kandungan

• 1. Apakah Geometri Gear Heliks Kepersisan dan Gear Taji?
• 2. Mengapa Gear Heliks Menawarkan Operasi yang Lebih Lancar dan Senyap?
• 3. Apakah Spesifikasi Teknikal Utama Gear Precision Kami?
• 4. Bagaimanakah Kapasiti Beban dan Kecekapan Bandingkan Antara Gear Heliks dan Spur?
• Soalan Lazim (FAQ)
• Kesimpulan dan Perundingan Pemilihan Gear

Apakah Geometri Gear Heliks Kepersisan dan Gear Taji?

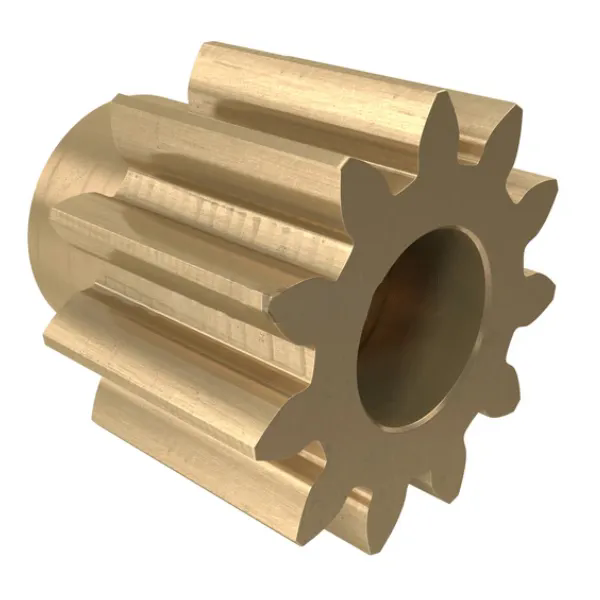

Perbezaan antara gear heliks dan gear taji bermula dengan geometri gigi mereka. Gear taji mempunyai gigi yang lurus dan selari dengan paksi putaran gear. Gigi dijarakkan sama di sekeliling lilitan, dan garisan sentuhan antara dua gear taji meshing ialah garis lurus yang memanjangkan lebar penuh muka gear. Geometri ringkas ini menjadikan gear taji agak mudah untuk dihasilkan menggunakan proses pengilangan atau hobbing standard. Sebaliknya, gear heliks mempunyai gigi yang dipotong pada sudut ke paksi, membentuk heliks. Sudut heliks dikenali sebagai sudut heliks (biasanya antara 8 dan 30 darjah). Gigi bagi gear heliks juga mempunyai jarak yang sama, tetapi garisan sentuhan antara gear heliks bersirat ialah garis pepenjuru yang bergerak di sepanjang muka gigi semasa gear berputar. Geometri ini memperkenalkan komponen daya paksi (tujahan) yang mesti ditampung oleh sistem galas, tetapi ia juga memberikan kelebihan prestasi yang ketara.

Perbezaan geometri utama dan implikasinya:

• Orientasi gigi:Gigi gear taji adalah selari dengan paksi, manakala gigi gear heliks condong pada sudut heliks. Condong ini mencipta laluan sentuhan yang lebih panjang antara gigi bersirat, meningkatkan nisbah sentuhan.
• Nisbah hubungan:Nisbah sentuhan ialah purata bilangan gigi yang bersentuhan pada bila-bila masa tertentu. Gear taji biasanya mempunyai nisbah sentuhan antara 1.2 dan 1.6, bermakna, secara purata, kurang daripada dua gigi bersentuhan. Gear heliks boleh mencapai nisbah sentuhan 2.0 hingga 2.5 atau lebih, kerana gigi bersudut bertindih, memberikan sentuhan berterusan. Nisbah sentuhan yang lebih tinggi ini merupakan kelebihan utama gear heliks.
• Tujahan paksi:Sudut heliks mencipta daya tujahan sepanjang paksi gear. Daya ini mesti dilawan oleh galas, yang menambah kerumitan dan kos kepada reka bentuk kotak gear. Gear taji tidak menghasilkan sebarang tujahan paksi, memudahkan susunan galas.
• Kerumitan pembuatan:Gear taji boleh dipotong dengan alat bentuk ringkas atau hob yang melintasi gear secara paksi. Gear heliks memerlukan proses hobbing yang lebih kompleks dan selalunya memerlukan operasi tambahan, seperti pengisaran gear, untuk mencapai ketepatan tinggi. Ini menjadikan gear heliks lebih mahal untuk dihasilkan.

Di Raydafon Technology Group Co.,Limited, kamiGear Ketepatanproses pembuatan menggunakan mesin pengisar gear tercanggih yang boleh mencapai gred kualiti AGMA Q10 hingga Q12 untuk kedua-dua gear taji dan heliks. Kami menggunakan mesin hobbing dan membentuk CNC dengan kawalan CNC bersepadu yang membolehkan kami menetapkan sudut heliks dan profil gigi dengan tepat untuk gear heliks. Makmal metrologi kilang kami dilengkapi dengan pusat pengukur gear yang mengesahkan geometri gigi, plumbum dan sudut heliks, memastikan setiap gear memenuhi spesifikasi yang diperlukan. Pilihan antara penggearan taji dan heliks bukan hanya mengenai geometri; ia adalah mengenai pemadanan jenis gear dengan keperluan prestasi khusus aplikasi.

Untuk aplikasi di mana kesederhanaan, kos rendah dan kemudahan penyelenggaraan adalah yang terpenting, gear taji selalunya menjadi pilihan utama. Ia biasanya ditemui dalam aplikasi berkelajuan rendah, beban rendah seperti pemacu penghantar, pam ringkas dan jentera pertanian. Walau bagaimanapun, untuk aplikasi berkelajuan tinggi, beban tinggi dan ketepatan—seperti transmisi automotif, kotak gear industri dan robotik—gear heliks hampir selalu menjadi pilihan yang lebih baik, walaupun kos dan kerumitannya lebih tinggi. Kilang kami bekerjasama rapat dengan pelanggan untuk menentukan geometri gear optimum untuk keperluan khusus mereka, dengan mengambil kira faktor seperti tork, kelajuan, kekangan ruang dan had bunyi.

Mengapa Gear Heliks Menawarkan Operasi yang Lebih Lancar dan Senyap?

Salah satu kelebihan paling ketara bagi gear heliks berbanding gear taji ialah operasinya yang lebih lancar dan senyap. Keunggulan ini terutamanya disebabkan oleh nisbah sentuhan yang lebih tinggi dan pertunangan gigi secara beransur-ansur. Dalam gear taji, lebar penuh gigi terlibat secara tiba-tiba, menghasilkan beban hentaman tajam dan ciri "klak" atau rengek apabila setiap pasangan gigi bersentuhan. Kesan ini menjana bunyi dan getaran, yang boleh menjadi isu penting dalam persekitaran sensitif hingar seperti kereta penumpang, peralatan pejabat dan sistem HVAC kediaman. Dalam gear heliks, gigi terlibat secara progresif—bermula pada satu hujung gigi dan bergerak melintasi muka semasa gear berputar. Penglibatan progresif ini mengurangkan beban impak dan mengagihkan beban ke atas kawasan permukaan yang lebih besar, menghasilkan operasi yang lebih senyap dan lancar.

Mekanisme di sebalik operasi yang lebih lancar dan senyap dalam gear heliks:

• Nisbah kenalan yang lebih tinggi:Seperti yang dinyatakan sebelum ini, gear heliks mempunyai nisbah sentuhan yang boleh melebihi 2.0, bermakna, secara purata, lebih daripada dua gigi bersentuhan pada bila-bila masa. Ini meningkatkan perkadaran masa semasa beban dikongsi antara pasangan gigi, mengurangkan beban maksimum pada mana-mana gigi tunggal dan melicinkan penghantaran tork.
• Pertunangan gigi secara beransur-ansur:Bentuk heliks memastikan sentuhan antara gigi bersirat bermula pada satu titik dan kemudian bergerak secara berterusan merentasi muka gigi. Penglibatan beransur-ansur ini menghapuskan kesan mengejut yang berlaku pada gear taji, mengurangkan amplitud puncak daya.
• Nisbah pertindihan:Nisbah pertindihan gear heliks, yang ditentukan oleh lebar muka dan sudut heliks, menyumbang kepada kelancaran operasi. Nisbah pertindihan yang lebih tinggi bermakna gigi bertindih untuk bahagian putaran yang lebih besar, seterusnya mengurangkan variasi dalam kekakuan jaringan dan meminimumkan getaran.
• Mengurangkan haus dan pitting:Beban impak yang lebih rendah dan pengagihan beban yang lebih baik dalam gear heliks juga mengurangkan tekanan pada permukaan gigi, yang membawa kepada kurang haus dan pitting sepanjang hayat gear. Ini menyumbang kepada hayat perkhidmatan yang lebih lama dan operasi yang lebih dipercayai.

Untuk mengukur pengurangan hingar, kilang kami telah menjalankan pengukuran bunyi pada kotak gear yang sama yang dipasang dengan gear taji dan heliks. Pada kelajuan putaran 1,500 rpm dan beban 100 Nm, kotak gear taji mengeluarkan tahap tekanan bunyi 82 dBA, manakala kotak gear heliks hanya menghasilkan 74 dBA—pengurangan 8 dBA, yang dianggap sebagai penurunan bunyi yang ketara. Amplitud getaran yang diukur pada perumah kotak gear juga dikurangkan sebanyak 40 peratus. Data ini mengesahkan bahawa gear heliks adalah pilihan yang unggul untuk aplikasi di mana bunyi dan getaran adalah faktor kritikal.

Walau bagaimanapun, adalah penting untuk ambil perhatian bahawa operasi yang lebih lancar bagi gear heliks datang dengan kos daya tujah paksi. Sudut heliks mencipta komponen daya di sepanjang paksi gear yang mesti disokong oleh galas. Dalam aplikasi berkuasa tinggi, ini mungkin memerlukan penggunaan galas tujahan atau galas sentuhan sudut, yang meningkatkan kos keseluruhan dan kerumitan kotak gear. Dalam sesetengah kes, gear heliks berganda (tulang herring) digunakan untuk membatalkan tujahan paksi, tetapi ini meningkatkan lagi kerumitan pembuatan. Kilang kami menawarkan bantuan reka bentuk untuk membantu pelanggan kami memilih konfigurasi galas yang sesuai dan mengoptimumkan susun atur kotak gear untuk menampung tujahan paksi gear heliks sambil memaksimumkan faedah operasi yang lebih lancar.

Apakah Spesifikasi Teknikal Utama Gear Ketepatan Kami?

Raydafon mengeluarkan rangkaian komprehensif produk Precision Gear, termasuk gear taji dan heliks, dalam pelbagai saiz, bahan dan gred ketepatan. Kilang kami dilengkapi dengan teknologi pembuatan gear terkini, termasuk mesin hobbing CNC, membentuk, mencukur dan mengisar, membolehkan kami menghasilkan gear dengan saiz modul dari 0.5 hingga 12, dan diameter luar sehingga 1,500 mm. Jadual di bawah meringkaskan spesifikasi teknikal utama untuk siri Gear Precision standard kami, yang digunakan dalam aplikasi daripada transmisi automotif kepada kotak gear industri berat. Kilang kami juga boleh menghasilkan gear tersuai untuk memenuhi keperluan khusus, termasuk bahan khas, rawatan haba dan salutan permukaan.

Sebagai tambahan kepada parameter standard, kilang kami menawarkan beberapa ciri pilihan untuk meningkatkan prestasi dan jangka hayat produk Precision Gear. Ini termasuk: salutan berprestasi tinggi seperti DLC (karbon seperti berlian) untuk mengurangkan geseran dan meningkatkan rintangan haus; rawatan haba khusus seperti pemprosesan kriogenik untuk kestabilan dimensi yang lebih baik; dan pengimbangan bersepadu untuk aplikasi berkelajuan tinggi. Kami juga menyediakan perkhidmatan pemasangan kotak gear penuh, termasuk galas, aci, dan perumah, menawarkan penyelesaian turnkey untuk pelanggan kami.

Proses kawalan kualiti kami adalah menyeluruh dan diperakui ISO 9001:2015. Setiap Gear Precision diperiksa menggunakan pusat pengukur gear yang memeriksa semua parameter kritikal: profil gigi, sudut heliks, plumbum, ralat pic dan habisan. Kami mengekalkan sistem kawalan proses statistik (SPC) untuk menjejaki kualiti pembuatan dari semasa ke semasa, memastikan gear kami secara konsisten memenuhi had terima yang ditetapkan. Kilang kami di Raydafon menyediakan laporan pemeriksaan penuh dengan setiap penghantaran, memberikan keyakinan pelanggan kami terhadap kualiti dan prestasi produk Precision Gear kami. Dengan keupayaan pembuatan kami yang luas dan komitmen terhadap kualiti, kami dapat membekalkan gear ketepatan untuk aplikasi yang paling mencabar.

Bagaimanakah Kapasiti Beban dan Kecekapan Bandingkan Antara Gear Heliks dan Spur?

Kapasiti beban dan kecekapan adalah faktor kritikal dalam pemilihan gear, dan di sinilah perbezaan antara gear heliks dan taji menjadi sangat ketara. Gear heliks, disebabkan nisbah sentuhan yang lebih tinggi dan penglibatan progresif, boleh menghantar beban yang lebih tinggi untuk saiz dan bahan tertentu. Ini kerana beban diagihkan pada lebih banyak gigi pada bila-bila masa, mengurangkan tekanan pada rusuk gigi individu. Nisbah sentuhan yang lebih tinggi juga menyediakan penghantaran kuasa yang lebih seragam, mengurangkan variasi kitaran dalam beban yang boleh menyebabkan kegagalan keletihan. Sebaliknya, gear taji, dengan nisbah sentuhan yang lebih rendah dan penglibatan secara tiba-tiba, lebih mudah terdedah kepada keletihan dan haus, terutamanya pada beban dan kelajuan tinggi. Kilang kami telah menjalankan ujian yang meluas pada kedua-dua jenis gear, dan keputusan menunjukkan bahawa gear heliks boleh mengendalikan sehingga 30 peratus lebih tork daripada gear taji yang setara sebelum bermulanya kelesuan pitting atau lenturan.

Perbandingan kecekapan antara gear heliks dan taji:

• Kehilangan jaringan:Gear taji biasanya mempunyai kehilangan jaringan yang sedikit lebih rendah kerana gigi menggelongsor antara satu sama lain hanya pada permulaan dan akhir sentuhan. Gear heliks mempunyai tindakan gelongsor berterusan, yang boleh menyebabkan kehilangan geseran yang lebih tinggi. Walau bagaimanapun, nisbah sentuhan gear heliks yang lebih tinggi sering mengimbanginya, dan kecekapan keseluruhan pasangan gear heliks biasanya berada dalam 1-2 mata peratusan daripada pasangan gear spur yang setanding.
• Pelinciran dan penyejukan:Tindakan gelongsor dalam gear heliks menjana lebih banyak haba, memerlukan pelinciran dan penyejukan yang lebih baik, yang boleh menjadi kebimbangan dalam aplikasi berkelajuan tinggi. Walau bagaimanapun, pengagihan beban yang lebih baik dan operasi yang lebih lancar sering mengimbangi keperluan untuk sistem pelinciran yang lebih intensif.
• Ketumpatan kuasa:Oleh kerana gear heliks boleh mengendalikan beban yang lebih tinggi untuk saiz yang sama, ia menawarkan ketumpatan kuasa yang lebih tinggi daripada gear taji. Ini bermakna kotak gear dengan gear heliks boleh menghantar kuasa yang sama dalam pakej yang lebih padat, atau kotak gear heliks boleh mengendalikan kuasa yang lebih tinggi untuk saiz yang sama.
• Kerugian tujahan:Teras paksi yang dihasilkan oleh gear heliks mencipta geseran tambahan dalam galas tujah, mengurangkan kecekapan keseluruhan kotak gear. Dalam sesetengah aplikasi berkuasa tinggi, kehilangan kecekapan daripada galas tujahan boleh menjadi ketara, dan jurutera mesti berhati-hati menimbang ini berbanding faedah penggearan heliks.

Contoh dunia sebenar daripada pangkalan pelanggan kilang kami menggambarkan kelebihan kapasiti beban gear heliks. Seorang pelanggan dalam industri trak berat menggunakan sepasang gear taji dalam transmisi tambahan mereka, tetapi mereka sering mengalami kegagalan gear akibat keletihan. Selepas bertukar kepada Gear Precision heliks dengan modul yang sama dan lebar muka, tetapi dengan sudut heliks 15 darjah, hayat gear meningkat sebanyak 40 peratus, dan kotak gear boleh mengendalikan tork maksimum tanpa sebarang kegagalan. Pengeluar trak juga melaporkan pengurangan bunyi bising yang ketara di dalam teksi, yang meningkatkan keselesaan dan kepuasan pemandu.

Dari segi kecekapan, perbezaan antara gear heliks dan taji selalunya kecil dan banyak bergantung pada keadaan operasi. Pada kelajuan rendah dan beban tinggi, gear heliks cenderung kurang cekap sedikit disebabkan oleh kehilangan gelongsor. Pada kelajuan tinggi dan beban sederhana, perbezaannya boleh diabaikan. Kilang kami menyediakan lengkung kecekapan untuk kedua-dua jenis gear berdasarkan ujian dalaman kami, membolehkan pelanggan kami membuat keputusan termaklum berdasarkan keadaan operasi khusus mereka. Dengan memahami kapasiti beban dan ciri kecekapan kedua-dua jenis gear, jurutera boleh memilih gear yang paling mengimbangi prestasi, kebolehpercayaan dan kos untuk aplikasi mereka.

Soalan Lazim (FAQ)

Soalan 1: Bolehkah gear heliks digunakan dengan gear taji dalam kotak gear yang sama?

Jawapan: Ya, tetapi ia memerlukan reka bentuk yang teliti. Gear heliks menghasilkan tujahan paksi, manakala gear taji tidak. Untuk menggunakannya bersama-sama, tujahan yang dihasilkan oleh gear heliks mesti diserap oleh galas yang sesuai atau dengan menggunakan gear heliks berganda (tulang herring) yang membatalkan tujahan. Dalam sesetengah reka bentuk, gear taji digunakan pada satu peringkat dan gear heliks pada satu lagi, tetapi pengurusan tujah paksi mesti diambil kira untuk mengelakkan beban lampau pada galas. Kilang kami boleh membantu dalam mereka bentuk sistem gear campuran untuk memastikan operasi yang boleh dipercayai.

Soalan 2: Adakah gear heliks lebih mahal untuk dikeluarkan daripada gear spur?

Jawapan: Ya, gear heliks biasanya lebih mahal untuk dihasilkan daripada gear taji. Sebabnya termasuk: geometri gigi yang lebih kompleks, memerlukan peralatan hobbing dan pengisaran khusus; keperluan untuk operasi tambahan untuk mencapai ketepatan sudut heliks yang diperlukan; dan hakikat bahawa pengisaran gear heliks adalah proses yang lebih perlahan daripada pengisaran gear pacu. Selain itu, keperluan untuk galas tujahan menambah kos kepada keseluruhan sistem. Walau bagaimanapun, kelebihan prestasi—terutamanya dari segi pengurangan hingar dan kapasiti beban—sering mewajarkan kos yang lebih tinggi untuk aplikasi yang menuntut.

Soalan 3: Jenis gear manakah yang lebih baik untuk aplikasi berkelajuan tinggi?

Jawapan: Gear heliks biasanya lebih disukai untuk aplikasi berkelajuan tinggi kerana ia menawarkan operasi yang lebih lancar, senyap dan pengagihan beban yang lebih baik, yang mengurangkan risiko getaran dan resonans yang boleh berlaku pada kelajuan tinggi. Walau bagaimanapun, tujahan paksi dan geseran gelongsor gear heliks boleh menjadi kebimbangan pada kelajuan yang sangat tinggi, memerlukan reka bentuk yang teliti bagi sistem galas dan pelinciran. Untuk kelajuan yang sangat tinggi, gear taji dengan ketepatan tinggi boleh digunakan, tetapi lazimnya gear heliks adalah pilihan yang lebih biasa.

Soalan 4: Bolehkah gear taji dikisar dengan ketepatan yang sama seperti gear heliks?

Jawapan: Ya, gear taji boleh dikisar kepada gred kualiti AGMA yang sama seperti gear heliks (Q10 hingga Q12 atau lebih tinggi). Walau bagaimanapun, kerana gear taji mempunyai geometri yang lebih ringkas, ia boleh dikisar menggunakan roda pengisar profil standard, manakala gear heliks selalunya memerlukan roda pengisar khusus yang dibentuk mengikut sudut heliks. Kilang kami menawarkan perkhidmatan pengisaran untuk kedua-dua jenis gear, dan kami boleh mencapai ketepatan tinggi untuk kedua-duanya, dengan syarat mesin dan alatan adalah sesuai.

Soalan 5: Apakah sudut heliks biasa untuk gear heliks ketepatan?

Jawapan: Sudut heliks biasa untuk gear heliks ketepatan berjulat dari 8 hingga 30 darjah. Sudut heliks 15-20 darjah adalah perkara biasa untuk banyak aplikasi industri, kerana ia menawarkan keseimbangan yang baik antara kelancaran, kapasiti beban dan tujahan paksi. Sudut heliks yang lebih tinggi (25-30 darjah) memberikan operasi yang lebih lancar tetapi menghasilkan lebih banyak tujahan paksi, manakala sudut yang lebih rendah (8-12 darjah) menghasilkan kurang tujahan tetapi kurang peningkatan dalam kelancaran. Kilang kami boleh menyesuaikan sudut heliks kepada keperluan khusus aplikasi anda, mengoptimumkan bunyi bising, beban dan hayat galas.

Kesimpulan: Pilih Gear Ketepatan yang Tepat untuk Aplikasi Anda

Pilihan antara gear heliks ketepatan dan gear taji ialah keputusan kritikal yang mempengaruhi prestasi, tahap hingar, kapasiti beban dan kebolehpercayaan keseluruhan sistem mekanikal anda. Gear heliks menawarkan operasi yang lebih lancar, lebih senyap, kapasiti beban yang lebih tinggi, dan ketahanan yang lebih baik, tetapi ia lebih mahal untuk dihasilkan dan memerlukan galas tujahan. Sebaliknya, gear taji adalah lebih ringkas, lebih menjimatkan kos, dan tidak menghasilkan tujahan paksi, tetapi ia lebih bising dan kurang mampu mengendalikan beban tinggi pada kelajuan tinggi. Di Raydafon Technology Group Co.,Limited, kilang kami mempunyai kepakaran dan keupayaan pembuatan untuk menghasilkan kedua-dua jenis gear kepada standard kualiti tertinggi, dan kami boleh membimbing anda dalam memilih gear yang optimum untuk aplikasi khusus anda.

Bersedia untuk memilih gear ketepatan yang sesuai untuk projek anda?Hubungi Raydafon Technology Group Co.,Limited hari iniuntuk perundingan pemilihan gear yang komprehensif. Pasukan kami akan menganalisis keperluan tork, kelajuan, ruang dan bunyi anda dan mengesyorkan penyelesaian Gear Precision yang ideal. Kami menawarkan kajian kemungkinan percuma, harga yang kompetitif dan perkhidmatan prototaip pantas.Minta perundingan pemilihan gear percuma anda sekarang daripada Raydafon Technology Group Co.,Limited dan pastikan prestasi optimum untuk sistem penghantaran kuasa anda.
