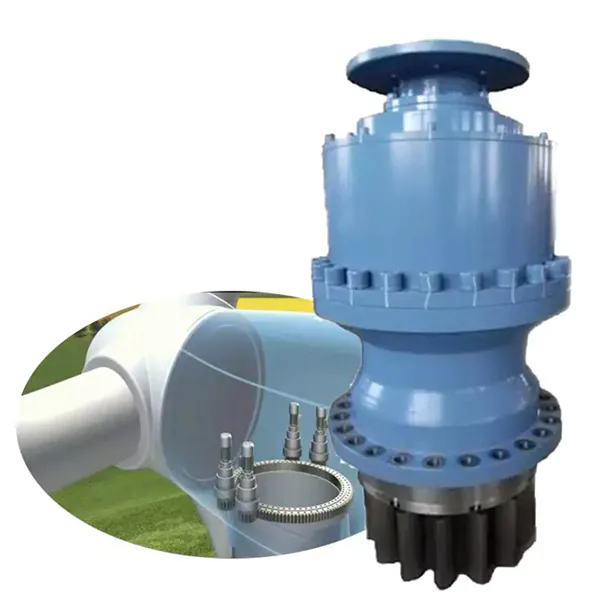

Apakah tiga peringkat penghantaran utama kotak gear turbin angin?

Kotak gear turbin anginTukar putaran pemutar berkelajuan rendah ke dalam input penjana berkelajuan tinggi. Kegagalan boleh mengakibatkan kos downtime yang ketara. Memahami komponen kompleks ini bukan sekadar lengkung pembelajaran teknikal; Adalah penting untuk memaksimumkan pulangan pelaburan untuk ladang angin. Sebagai OEM terkemuka,RaydafonReka bentuk setiap subkomponen kotak gear untuk memenuhi piawaian tertinggi untuk ketahanan, ketepatan, dan kecekapan. ModenKotak gear turbin anginMengintegrasikan tiga peringkat penghantaran utama ke dalam satu sistem. Fungsi dan komponen utama masing -masing disenaraikan di bawah.

1. Tahap gear planet

Fungsi:

Mengendalikan tork input yang tinggi (sehingga 6 mn · m) dari aci pemutar pada kelajuan 6-20 rpm.

Komponen utama:

Gear Sun: Menghantar tork ke gear matahari tiga hingga lima gear planet.

Planet Gears: Putar di sekitar gear matahari yang dipasang pada pembawa planet.

Gear Ring: Gear luaran tetap dengan gigi dalaman.

Planet Carrier: Menghubungkan gear planet ke aci perantaraan.

2. Peringkat aci selari pertengahan

Fungsi: Menggunakan gear heliks untuk meningkatkan kelajuan sebanyak 10-15 kali. Komponen utama:

Pinion input: Didorong oleh pembawa gear planet.

Gear pertengahan: menghantar gerakan ke peringkat berkelajuan tinggi.

Aci: keluli aloi kekuatan tinggi, reka bentuk tahan keletihan.

Galas: Galas Hubungan Angular Ketepatan.

3. Peringkat kelajuan tinggi

Fungsi: Meningkatkan kelajuan akhir penjana kepada 1,500-1,800 rpm.

Komponen utama:

Output pinion: Sambungkan ke gandingan penjana.

Sistem Pelinciran: Pelinciran Jet dan Splash.

Litar penyejukan: Penukar haba minyak ke udara.

Kotak gear turbin anginSistem sokongan kritikal:
