Silinder Boom Hidraulik untuk Jengkaut Mini
  • Silinder Boom Hidraulik untuk Jengkaut MiniSilinder Boom Hidraulik untuk Jengkaut Mini
  • Silinder Boom Hidraulik untuk Jengkaut MiniSilinder Boom Hidraulik untuk Jengkaut Mini

Silinder Boom Hidraulik untuk Jengkaut Mini

Raydafon mengeluarkan silinder boom hidraulik untuk jengkaut mini di kilangnya sendiri di Ningbo, China. Diameter gerudi standard berjalan dari 50 mm hingga 125 mm dengan diameter rod dari 25 mm hingga 75 mm, lejang sehingga 1000 mm, tujahan maksimum 361 kN pada 29.4 MPa, dan julat suhu kerja -20 °C hingga +70 °C. Tong itu ditempa daripada keluli aloi berkekuatan tinggi dan gerek dikisar dengan ketepatan, mengurangkan geseran dalaman dan memberikan kawalan boom berkelajuan rendah yang tepat. Struktur pengedap berganda terbina dalam dengan getah import tahan haus dan pengelap luaran melindungi bibir pengedap daripada habuk dan kelembapan, memanjangkan hayat perkhidmatan lebih daripada 40%. Bahagian luar rod dan tong adalah anti-karat dirawat untuk hujan, lumpur dan cucian. Gerbang, rod, lejang, pusat pelekap dan kedudukan pelabuhan dihasilkan untuk melukis untuk pemasangan atau penggantian OEM pada mesin kelas 1–8 tan. Hantar model jengkaut anda atau lukisan asal untuk sebut harga dalam masa 24 jam.

Silinder Boom Hidraulik untuk Jengkaut Mini — Bor 50–125 mm, Lejang hingga 1000 mm

Silinder boom ialah ram yang menaikkan dan menurunkan boom jengkaut mini, dan silinder yang mengambil beban paling banyak dalam keseluruhan mesin. Raydafon menempa tong daripada keluli aloi berkekuatan tinggi, mengisar lubang untuk mengurangkan geseran dalaman, dan mengelaknya dengan susunan kedap dua kali untuk keadaan tapak berdebu. Dibekalkan sebagai kelengkapan OEM atau sebagai silinder gantian yang dibuat pada lukisan asal anda.

  • 50–125 mmDiameter lubang
  • 25–75 mmDiameter batang
  • ≤ 1000 mmStrok
  • 361 kNTujahan maksimum
  • -20 hingga +70 °CSuhu kerja
01 / TINJAUAN

Silinder Boom Hidraulik untuk Penggali Mini — Bekalan OEM & Penggantian

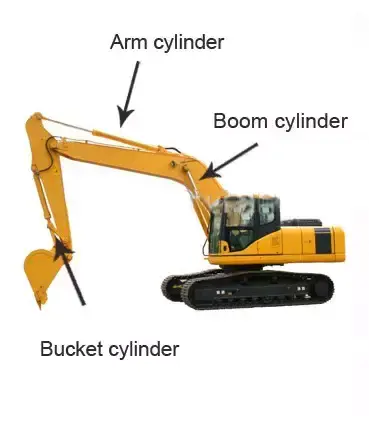

Silinder boom terletak di antara bingkai mesin dan boom, dan ia adalah komponen yang mengangkat keseluruhan struktur atas jengkaut. Pada jengkaut mini, boom ram berfungsi melalui lejang yang lebih pendek daripada mesin bersaiz penuh tetapi pada kitaran tugas tinggi, selalunya beribu-ribu kitaran sehari pada kerja perbandaran, landskap dan ladang. Gabungan itu — pukulan pendek, kiraan kitaran tinggi, persekitaran berdebu — itulah yang perlu dijawab oleh spesifikasi, dan bukannya kekuatan mentah sahaja.

Raydafon menghasilkan silinder ini di kilangnya sendiri di Ningbo, China, untuk kedua-dua pembina mesin dan pasaran selepas itu. Diameter gerudi standard berjalan dari 50 mm hingga 125 mm dengan diameter rod dari 25 mm hingga 75 mm, lejang sehingga 1000 mm dan tujahan maksimum 361 kN, dengan julat suhu kerja -20 °C hingga +70 °C. Silinder yang berkaitan dari kilang yang sama termasuk yang lebih luassilinder hidraulik jengkautjulat, yangsilinder baldi hidraulik untuk jengkaut kecilyang berfungsi dengannya pada mesin yang sama, dansilinder hidraulikkatalog meliputi jentera mudah alih lain.

02 / SPESIFIKASI

Spesifikasi Teknikal

  • Nama produkSilinder boom hidraulik untuk jengkaut mini
  • Diameter lubang50 mm – 125 mm
  • Diameter batang25 mm – 75 mm
  • Strok≤ 1000 mm
  • Tujahan maksimum361 kN
  • Tekanan maksimum29.4 MPa
  • Suhu kerja-20 °C hingga +70 °C
  • Bahan tongPenempaan keluli aloi berkekuatan tinggi, gerek tanah ketepatan
  • PengedapStruktur pengedap dua kali dengan getah import tahan haus
  • Rawatan permukaanLuaran rod dan tong yang dirawat anti-karat
  • MelekapUntuk lukisan mesin — susunan pin, clevis atau bebibir
  • PenyesuaianBor, rod, lejang, pusat pelekap, kedudukan port, warna cat

Lembaran spesifikasi standard untuk silinder boom penggali mini.

Parameter Nilai
Diameter lubang 50 mm – 125 mm
Diameter batang 25 mm – 75 mm
Strok ≤ 1000 mm
Tujahan maksimum 361 kN
Tekanan 29.4 MPa
Suhu kerja -20 °C hingga +70 °C

Bagaimana tujahan dan gerek berkaitan:tujahan maksimum 361 kN dikenakan pada gerudi terbesar dalam julat pada 29.4 MPa. Lubang yang lebih kecil menghasilkan daya yang kurang berkadar pada tekanan yang sama - lubang 50 mm pada 29.4 MPa memberikan kira-kira 57.7 kN, lubang 63 mm kira-kira 91.6 kN, dan lubang 80 mm kira-kira 147.8 kN. Sentiasa nyatakan lubang bersama-sama dengan tekanan sistem, kerana tujahan yang diperlukan oleh mesin anda adalah yang menentukan lubang, bukan sebaliknya.

03 / BUTIRAN PRODUK

Butiran Produk

Gambar dan pandangan rujukan silinder boom yang kami hasilkan untuk jengkaut mini.

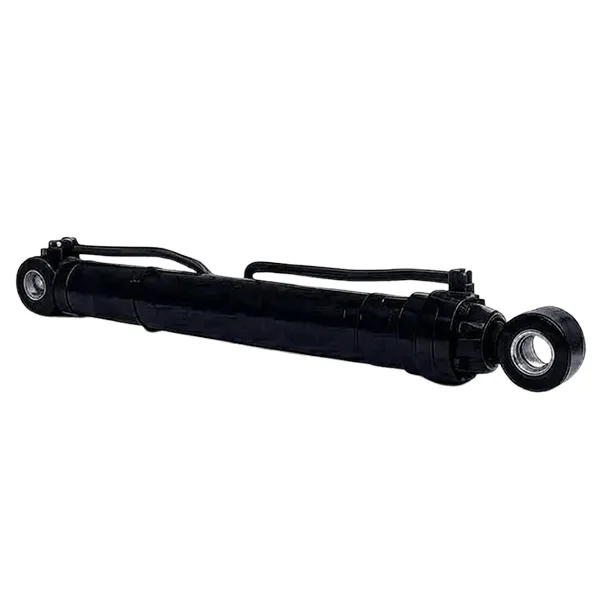

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Silinder boom hidraulik untuk penggali mini — tong, batang dan hujung pelekap.

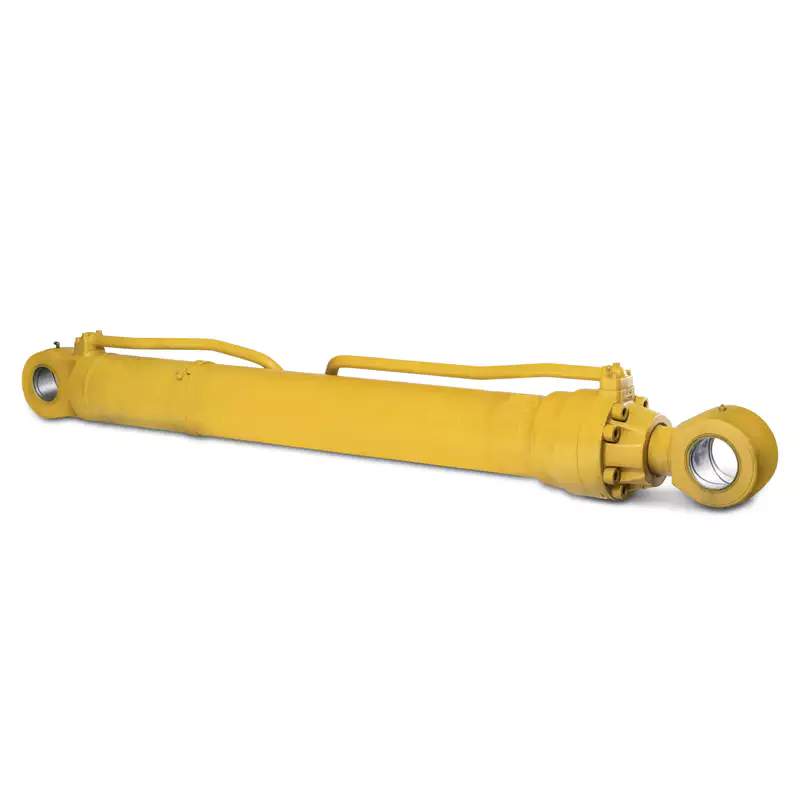

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Tong keluli aloi palsu dengan gerek tanah ketepatan.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Rujukan dimensi dan pemasangan — sahkan terhadap mesin anda sebelum membuat pesanan.

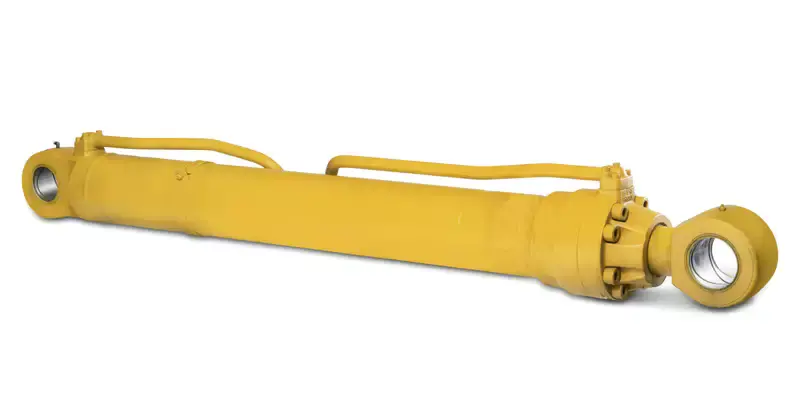

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Permukaan batang dan susunan pengedap berganda.
04 / PEMBINAAN

Ciri-ciri Produk dan Pembinaan

Tong palsu dan gerek tanah

Tong itu ditempa daripada bahan aloi berkekuatan tinggi dan bukannya dimesin daripada stok tiub, yang memberikan struktur butiran yang lebih seragam dan rintangan lesu yang lebih baik pada hujung berulir dan dikimpal. Lubang itu kemudiannya dikisar dengan ketepatan supaya pengedap omboh berjalan melawan kemasan permukaan yang konsisten; kemasan itulah yang mengekalkan pekali geseran dalaman rendah — kira-kira 30% lebih rendah daripada lubang tidak dibumikan dalam ujian perbandingan kami — dan itulah sebabnya ledakan masih boleh diinci dengan tepat apabila mesin berfungsi dalam ruang yang ketat di mana sentimeter penting.

Pengedap dua kali untuk tapak berdebu

Setiap silinder menggunakan struktur pengedap berganda terbina dalam dengan getah import tahan haus. Pengedap dalam menahan tekanan hidraulik manakala pengelap luar menjauhkan habuk dan lembapan dari bibir pengedap, yang merupakan susunan yang penting semasa kerja tapak: pengedap tunggal yang dibiarkan tercemar ialah yang menghasilkan tangisan perlahan yang akhirnya menjadi kebocoran. Dalam perkhidmatan, pembinaan ini memanjangkan hayat silinder lebih daripada 40% berbanding dengan susunan pengedap tunggal dan mengurangkan kekerapan mesin perlu keluar dari kerja untuk penyelenggaraan.

Dibuat mengikut geometri mesin anda

Gerbang, rod, lejang, pusat pelekap dan kedudukan pelabuhan dihasilkan untuk melukis. Untuk silinder gantian ini adalah bahagian yang kritikal — pusat pelekap dan diameter pin perlu sepadan dengan boom dan rangka mesin dengan tepat, jadi hantar lukisan asal, model mesin atau dimensi silinder yang terukur dan kami akan memadankan antara muka sebelum memetik. Konfigurasi strok dan tekanan yang berbeza tersedia di seluruh julat untuk disesuaikan dengan tugas perbandaran, landskap dan pertanian.

05 / KESESUAIAN

Keserasian Mesin

Silinder boom ini dibekalkan untuk jengkaut mini dalam kelas kira-kira 1 hingga 8 tan, di mana diameter gerudi dalam julat 50–125 mm adalah standard. Ia dipasang sebagai peralatan asli dan sebagai pengganti pada mesin daripada jenama berikut, antara lain:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Caterpillar
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Sila ambil perhatian:nama jenama disenaraikan hanya untuk menunjukkan kelas mesin yang biasanya dipasang pada silinder ini. Raydafon ialah pengilang bebas dan tidak bergabung dengan, dibenarkan oleh atau pembekal peralatan asal kepada jenama ini. Sentiasa sahkan lukisan pelekap model khusus anda sebelum membuat pesanan.

Tidak pasti lubang dan lejang mana yang diperlukan oleh mesin anda? Hantar model penggali, diameter lubang dan rod silinder sedia ada, panjang pin-ke-pin dan tekanan sistem, dan kami akan mengesahkan konfigurasi.

06 / PERMOHONAN

Aplikasi

Jengkaut mini dibeli kerana ia muat di tempat mesin bersaiz penuh tidak boleh, dan di situlah kawalan silinder boom paling penting.

Penyelenggaraan jalan perbandaran

Pemasangan saluran paip dan pembaikan penutup lurang di jalan-jalan yang sempit, di mana letupan itu perlu diselaraskan ke kedudukannya dan bukannya dihayun. Kawalan kelajuan rendah yang tepat mengurangkan risiko terkena perkhidmatan terkubur atau permukaan siap.

Tebus guna dusun dan penanaman

Membersihkan tunggul pokok lama dan menyediakan plot baharu, dengan boom diangkat dan diturunkan di sekeliling pokok yang berdiri. Pergerakan terkawal mengelakkan kerosakan pada pokok buah-buahan yang perlu kekal di tempatnya.

Kerja bangunan dan perobohan

Merobohkan dinding rendah dan mengangkat bahan binaan ringan, di mana output kuasa yang stabil di bawah beban yang berubah-ubah memastikan operasi boleh diramal untuk pengendali dan selamat untuk sesiapa yang bekerja berdekatan.

Penjimatan air tanah ladang

Memotong parit saliran kepada kedalaman dan lebar terkawal, yang hanya boleh diulang jika silinder boom memegang kedudukan di bawah beban dan bukannya hanyut apabila baldi memenuhi rintangan.

Landskap dan pembinaan taman

Menggred, mengorek dan memindahkan tanah dalam plot kediaman terkurung, di mana mesin padat dengan kawalan boom yang tepat meninggalkan kemasan yang lebih bersih dan kurang kemas manual.

Penggantian dan pembaikan

Penggantian terus silinder boom terjaring, bengkok atau bocor pada mesin sedia ada, dihasilkan terhadap lukisan asal atau sampel terukur supaya pin dan port berbaris.

07 / KENAPA RAYDAFON

Kelebihan Produk

  • Bekalan langsung kilangSilinder ditempa, dimesin, dipasang dan diuji di kilang Raydafon sendiri, jadi tiada margin dagangan antara anda dan pengeluaran, dan lukisan serta pengedap ganti kekal tersedia sepanjang hayat mesin.
  • geseran dalaman yang lebih rendahKetepatan lubang tanah dan kelegaan kedap omboh yang dipadankan mengurangkan geseran dalaman, yang kelihatan sebagai kawalan kelajuan rendah yang lebih lancar dan kurang haba yang dijana dalam minyak hidraulik semasa anjakan yang lama.
  • Pengedap dibina untuk keadaan tapakPengedap dua kali dengan pengelap luaran ditentukan untuk habuk dan lembapan dan bukannya untuk bengkel bersih, yang memanjangkan hayat perkhidmatan lebih daripada 40% dan mengurangkan masa henti yang tidak dirancang.
  • Julat pukulan dan tekananKonfigurasi gerek, rod, lejang dan tekanan boleh dipadankan dengan mesin dan bukannya memaksa saiz katalog terdekat, yang penting apabila menggantikan silinder pada model yang dihentikan.
  • Rawatan permukaan anti-karatBahagian luar rod dan tong dirawat terhadap kakisan, jadi silinder bertahan dari hujan, lumpur dan pencucian tanpa lubang permukaan yang memusnahkan pengedap.
  • Penggantian berasaskan lukisanHantar lukisan asal, model mesin atau dimensi yang diukur dan penggantian dihasilkan ke antara muka itu, jadi pin, port dan pusat pelekap muat tanpa pengubahsuaian di tapak.

Tujahan, hayat pengedap dan selang servis semuanya bergantung pada lubang yang dipilih, tekanan sistem, kitaran tugas dan seberapa baik minyak hidraulik mesin ditapis. Beri kami model penggali dan tekanan kerja, dan kami akan mengesahkan gerek dan lejang terhadap beban yang sebenarnya akan dibawa oleh silinder.

08 / FAQ PEMBELI

Soalan Lazim Pembeli

  • Apakah gerek, lejang dan tekanan yang dilindungi silinder boom jengkaut mini ini?Diameter gerek dari 50 mm hingga 125 mm, diameter rod dari 25 mm hingga 75 mm, lejang sehingga 1000 mm dan tekanan maksimum 29.4 MPa. Tujahan maksimum ialah 361 kN pada lubang terbesar; gerek yang lebih kecil menghasilkan daya yang kurang secara proporsional pada tekanan yang sama, jadi gerek harus dipilih daripada tujahan yang diperlukan oleh mesin anda.
  • Bolehkah anda membuat penggantian untuk model penggali khusus saya?ya. Hantar model mesin, lukisan asal, atau gerek yang diukur, diameter rod, lejang, panjang pin-ke-pin dan butiran pelekap bagi silinder yang gagal. Kami mengesahkan antara muka dan menghasilkan silinder untuk dipadankan, yang mengelakkan masalah pemasangan yang datang daripada menggunakan saiz generik.
  • Apakah perbezaan antara tujahan maksimum dan tekanan?Tekanan ialah tekanan hidraulik yang dinilai bagi silinder, dalam kes ini 29.4 MPa. Tujahan ialah daya yang dihasilkan oleh tekanan pada kawasan omboh, itulah sebabnya ia berubah dengan diameter lubang - 361 kN pada lubang 125 mm, tetapi hanya kira-kira 57.7 kN pada lubang 50 mm pada tekanan yang sama.
  • Apakah julat suhu yang boleh digunakan oleh silinder?Julat kerja standard ialah -20 °C hingga +70 °C. Untuk mesin yang beroperasi di luar julat itu, atau dengan minyak hidraulik yang berjalan lebih panas, beritahu kami suhu minyak berterusan dan kami akan mengesahkan bahan pengedap dan spesifikasi yang sesuai dengannya.
  • Bagaimanakah silinder dilindungi daripada habuk dan air?Ia menggunakan struktur pengedap berganda dengan getah import tahan haus dan pengelap luaran, jadi bibir pengedap dilindungi daripada habuk dan kelembapan. Susunan itu ditentukan untuk keadaan tapak dan bukannya persekitaran yang bersih dan inilah yang memanjangkan hayat perkhidmatan lebih daripada 40%.
  • Apakah maklumat yang perlu anda sebutkan, dan bolehkah pengedap ganti dibekalkan?Model mesin, diameter gerudi dan rod, lejang, tekanan kerja, jenis dan kuantiti pelekap — lebih banyak yang anda hantar, lebih cepat kami mengesahkan reka bentuk. Kit pengedap dan komponen gantian tersedia secara berasingan supaya mesin boleh diservis semula selepas kegagalan pengedap tanpa menggantikan keseluruhan silinder. Sebut harga biasanya dalam masa 24 jam.
09 / BERKAITAN

Produk Berkaitan dan Bacaan Lanjutan

Minta Sebutharga Mini Excavator Boom Cylinder

Hantar model jengkaut, diameter gerudi dan rod, lejang, tekanan kerja, jenis dan kuantiti pelekap — atau lukisan asal. Kami mengesahkan konfigurasi terhadap mesin anda dan membalas dengan harga dan masa pendahuluan dalam masa 24 jam.

Hantar Pertanyaan Sekarang

* Daya tujahan maksimum 361 kN dikenakan pada gerudi terbesar dalam julat pada 29.4 MPa. Sila sahkan dimensi gerek, lejang dan pelekap mesin anda sebelum membuat pesanan. Nama jenama digunakan hanya untuk menunjukkan kelas mesin dan membayangkan tiada gabungan.
