Silinder Hidraulik Crane Luffing
  • Silinder Hidraulik Crane LuffingSilinder Hidraulik Crane Luffing
  • Silinder Hidraulik Crane LuffingSilinder Hidraulik Crane Luffing

Silinder Hidraulik Crane Luffing

Silinder hidraulik luffing kren Raydafon ialah silinder kawalan sudut boom untuk kren mudah alih dan jentera pelabuhan. Model rujukan ZXSTC1000S.2.5-00: lubang Φ320, rod Φ280, lejang 4000 mm, jarak pemasangan 4750 mm, tekanan kerja 32 MPa, tujahan dinamik masa nyata 3000 kN, berat unit 1522 kg. Badan adalah 7-pass die-forged daripada keluli aloi kekuatan tinggi gred penerbangan, dua umur untuk menstabilkan kekuatan tegangan melebihi 1250 MPa. Meterai progresif tiga kali ganda dengan gelang komposit getah perfluoroether yang diimport Jerman dan bibir habuk berlangkah 5 μm. Servo elektro-hidraulik bersepadu dengan maklum balas kedudukan magnetostriktif ±0.03 mm untuk kestabilan kelajuan ultra-rendah 0.08 mm/s. Kitaran tanpa penyelenggaraan 5000 jam. Lubang tersuai Φ50-500 mm, semburan garam dan tahan habuk. MOQ 5 unit, masa utama pukal 45-60 hari. Hantar model kren, keperluan tujahan dan kuantiti untuk sebut harga.
Crane Luffing · Model ZXSTC1000S.2.5-00

Silinder Hidraulik Luffing Kren Tersuai untuk Kren Mudah Alih dan Jentera Pelabuhan — Bekalan Terus Pengilang OEM

Silinder hidraulik luffing kren mengawal sudut boom pada kren mudah alih. Raydafon membinanya dengan reka bentuk teleskopik berbilang peringkat bertindak dua yang menjangkau jarak jauh dan menarik balik dengan padat. Badannya adalah 7-pass die-forged daripada keluli aloi kekuatan tinggi gred penerbangan dan dua umur untuk menstabilkan kekuatan tegangan melebihi 1250 MPa. Pengedap progresif tiga kali ganda dan modul servo magnetostrictive mengendalikan semburan garam, habuk dan permintaan ketepatan kitaran tugas pelabuhan dan kuasa angin.

3000 kN Teras dinamik masa nyata
32 MPa Tekanan kerja
Φ320×Φ280 Bor × rod
4000 mm Strok
5000 jam Tanpa penyelenggaraan
Model rujukan

ZXSTC1000S.2.5-00 — Spesifikasi Penuh

Model rujukan ialah konfigurasi pengeluaran sebenar yang digunakan untuk litar luffing kren mudah alih angkat berat. Bor dan lejang tersuai tersedia pada proses lukisan yang sama.

Nama silinder Nombor lukisan Bore ΦD Batang Φd Strok S Pasang. L Tekanan Pelabuhan Berat badan
Luffing silinder hidraulik ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Litar kren dengan corak tujahan atau pelekap yang berbeza boleh dihasilkan terhadap lukisan anda. Hantar jenama dan model kren, tujahan yang diperlukan, dan lukisan pelekap. Untuk julat silinder kren mudah alih yang lebih luas, lihatSilinder Hidraulik Kren Mudah Alihkategori.

Kejuruteraan menyelam dalam

Empat Teknologi Yang Menjadikan Silinder Ini Berbeza

01

Kawalan beban adaptif keadaan penuh

Badan silinder ditempa daripada bahan gred penerbangan. Raydafon menggunakan keluli aloi kekuatan tinggi tersuai yang melalui tujuh pas penempaan mati dan kemudian rawatan haba dua kali penuaan. Penuaan dua kali menstabilkan struktur bahan supaya kekuatan tegangan memegang melebihi 1250 MPa. Pada silinder tujahan 3000 kN yang menjalankan kitaran angkat berterusan, struktur butiran itulah yang memastikan hayat keletihan stabil di bawah tekanan 32 MPa.

≥1250 tegangan MPa
02

Kawalan servo ketepatan tahap mikron

Pasukan kejuruteraan Raydafon membangunkan modul servo elektro-hidraulik bersepadu yang menggantikan persediaan kawalan injap berasingan tradisional. Kumpulan injap menggunakan teras injap servo gred penerbangan dan sensor anjakan magnetostrictive dengan ketepatan ±0.03 mm. Gabungan itu menyokong operasi stabil berkelajuan ultra rendah pada 0.08 mm/s, jadi pengendali boleh meletakkan boom tanpa gelincir kayu atau overshoot semasa operasi pemuatan halus.

±0.03 ketepatan penderia mm
03

Perlindungan jangka hayat persekitaran yang melampau

Jentera pelabuhan melihat hakisan semburan garam. Peralatan metalurgi melihat habuk suhu tinggi. Raydafon membina struktur perlindungan pengedap progresif tiga kali ganda untuk kedua-duanya. Meterai utama ialah cincin komposit getah perfluoroether yang diimport dari Jerman dengan reka bentuk dua bibir untuk pampasan tekanan dua hala. Lapisan tengah menggunakan bibir debu bertingkat yang memintas zarah pepejal yang lebih besar daripada 5 μm. Keupayaan anti-pencemaran adalah 40% lebih tinggi daripada pengedap satu bibir tradisional. Kitaran gabungan dinilai 5000 jam tanpa penyelenggaraan.

5 μm bibir habuk
04

Sistem hidraulik yang dioptimumkan kecekapan tenaga

Reka bentuk penjimatan tenaga Raydafon datang daripada menganalisis bagaimana jentera pembinaan sebenarnya berfungsi. Litar amplitud pembezaan mengurangkan jumlah peredaran minyak hidraulik sebanyak 35% dalam keadaan tanpa beban. Digabungkan dengan kumpulan pam motor segerak magnet kekal berkecekapan tinggi, penggunaan tenaga komprehensif sistem menurun sebanyak 28% berbanding dengan penyelesaian tradisional. Pada kren yang menjalankan syif 8 jam, itu diterjemahkan kepada pengurangan yang boleh diukur dalam penggunaan bahan api atau bateri.

-28% tenaga sistem

Mengapa Raydafon Crane Luffing Hydraulic Cylinders

A

20 tahun dalam bidang hidraulik

Raydafon telah mengeluarkan silinder hidraulik selama dua dekad. Pasukan kejuruteraan membangunkan silinder, modul servo dan sistem pengedap secara dalaman, jadi perubahan spesifikasi dikendalikan di sumber, bukan melalui pembekal luar.

B

Kawalan penuh daripada penempaan kepada pemasangan

Penempaan badan, rawatan haba, mengasah, penyaduran krom, pemasangan meterai dan ujian tekanan semuanya berlaku di kilang Raydafon. Itu memastikan kebolehkesanan utuh dan mengurangkan varians kelompok yang anda dapat daripada berbilang pembekal.

C

Harga kilang terus

Dijual di bawah model jualan langsung. Prestasi setanding pada kira-kira 60% daripada kos jenama Eropah dan Amerika pada tahap spesifikasi yang sama. Tiada margin dagangan ditambah antara kilang dan pembeli.

D

Penyesuaian spesifikasi penuh

Diameter lubang silinder dari Φ50 mm hingga Φ500 mm boleh dibina khas. Lejang, jarak pemasangan, jenis port dan corak pelekap dihasilkan pada lukisan anda, jadi model kren bukan standard boleh dipadankan dengan tepat.

E

Disahkan dalam keadaan pelabuhan dan kuasa angin

Sistem pengedap tiga kali ganda dan modul servo telah dibina untuk semburan garam jentera pelabuhan dan keadaan angkat berat kuasa angin. Reka bentuk menyasarkan tapak kerja sebenar, bukan keadaan makmal.

F

Sokongan OEM

Hantar jenama dan model kren, atau nombor lukisan. Raydafon reverse-engineers, sampel dan petikan kumpulan tersuai pada lukisan yang sama. Menyokong pembungkusan label peribadi untuk pelanggan OEM.

Lukisan Dimensi

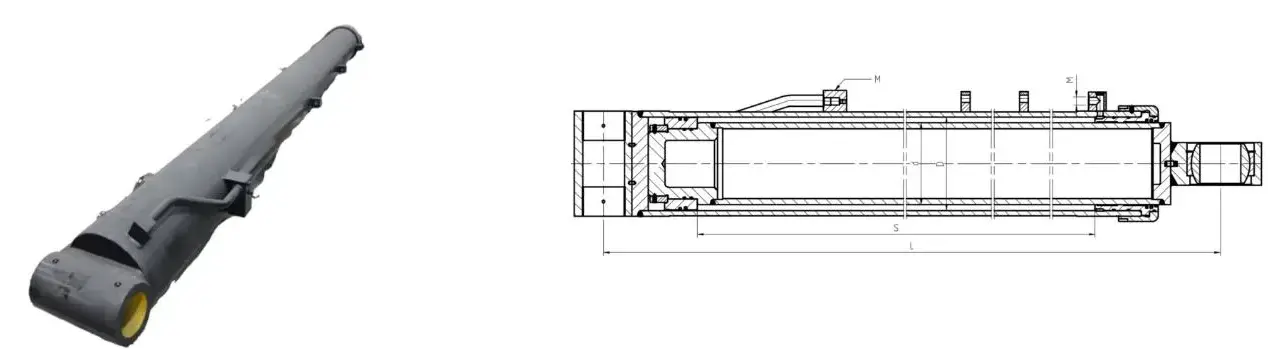

Crane luffing hydraulic cylinder dimension drawing
Gambaran keseluruhan pemasangan — antara muka bor/rod, kedudukan port dan corak pelekap

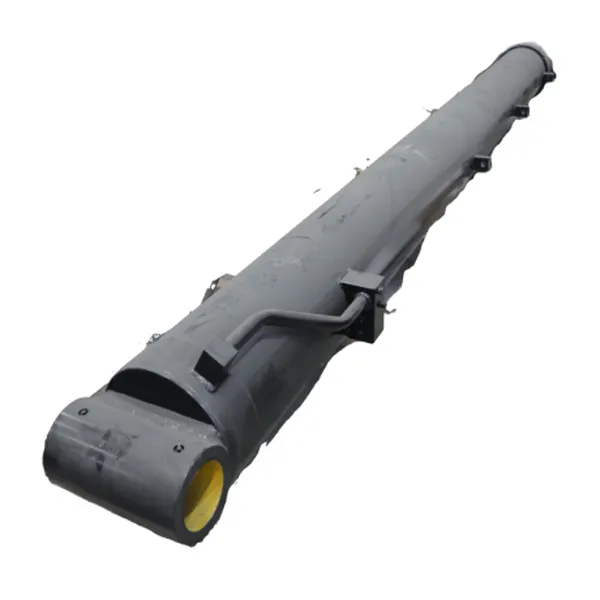

Crane luffing hydraulic cylinder product view
Pandangan produk — badan silinder dan pemasangan rod

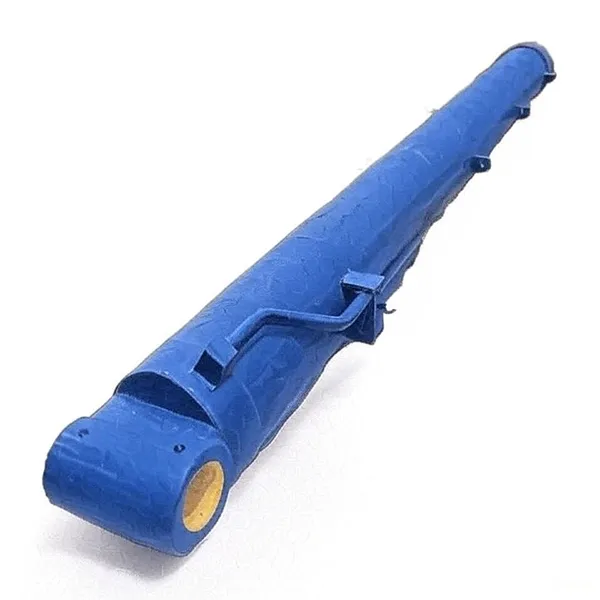

Crane luffing hydraulic cylinder detail
Perincian port dan meterai — 2-M27×2 ditambah antara muka 4-G1/4

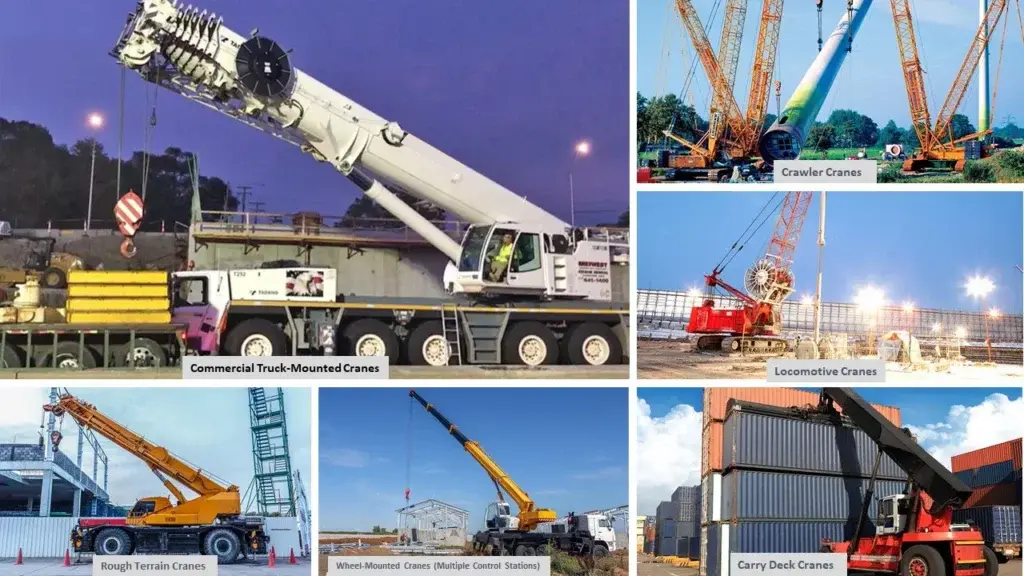

Crane luffing hydraulic cylinder application
Rujukan aplikasi — dipasang pada litar luffing kren mudah alih

Tempat Silinder Hidraulik Crane Luffing Digunakan

01

Kren mudah alih

Kawalan sudut boom pada kren mudah alih yang dipasang pada trak dan semua rupa bumi. Mengendalikan tujahan yang diperlukan untuk menaikkan dan menahan boom di bawah beban penuh.

02

Jentera pelabuhan

Kren kapal ke pantai dan halaman dalam persekitaran semburan garam. Pengedap progresif tiga kali ganda dan penyaduran krom keras memanjangkan kitaran penyelenggaraan dalam operasi pantai.

03

Peralatan kuasa angin

Crane boom luffing pada kapal pemasangan dan penyelenggaraan. Kestabilan tujahan tinggi dan perkara kawalan servo peringkat mikron untuk kedudukan ketepatan luar pesisir.

04

Kejuruteraan berat dan metalurgi

Peralatan mengangkat industri dalam keadaan suhu tinggi dan habuk. Litar penjimatan tenaga mengurangkan penggunaan bahan api atau bateri pada syif yang panjang.

Lembaran Spesifikasi Pesanan

Model rujukan
ZXSTC1000S.2.5-00
Teras dinamik masa nyata
3000 kN
Tekanan kerja
32 MPa
Diameter lubang
Φ320 mm (tersedia Φ50-500 mm tersedia)
Diameter batang
Φ280 mm
Strok
4000 mm
Jarak pemasangan
4750 mm
Berat unit
1522 kg
Pelabuhan / antara muka
2-M27×2 tambah 4-G1/4
Menempa badan
Keluli aloi gred penerbangan tempa 7-laluan, dua umur hingga ≥1250 MPa kekuatan tegangan
Kawalan servo
Servo elektro-hidraulik bersepadu, penderia magnetostriktif ±0.03 mm ketepatan, ultra-rendah 0.08 mm/s
Pengedap
Meterai progresif tiga kali ganda, gelang utama komposit perfluoroether Jerman, bibir habuk berlangkah 5 μm
Penjimatan tenaga
Litar amplitud pembezaan, peredaran minyak 35% kurang tanpa beban, penggunaan tenaga sistem 28% lebih rendah
Kitaran penyelenggaraan
5000 jam tanpa penyelenggaraan
Penyesuaian
Lubang tersuai berspesifikasi penuh Φ50-500 mm, pembungkusan OEM dan label peribadi
MOQ
5 unit setiap model
Masa utama pukal
45-60 hari selepas deposit dan kelulusan pengeluaran
Asas sebut harga
Model kren dan tan, keperluan tujahan, spesifikasi gerek/lejang, saiz port, kuantiti, pelabuhan destinasi

Cara Pesanan Anda Bergerak Melalui Raydafon

  1. 01

    Ringkas Permohonan

    Hantar model kren dan tan, tujahan yang diperlukan, spesifikasi lubang/lejang, saiz port, kuantiti dan pelabuhan destinasi.

  2. 02

    Pemilihan Model dan Sebutharga

    Raydafon mengesahkan sama ada model rujukan sesuai, atau jika binaan tersuai diperlukan. Sebut harga FOB Ningbo dikeluarkan dengan masa utama.

  3. 03

    Kelulusan Lukisan

    Untuk binaan tersuai, Raydafon kejuruteraan terbalik bahagian OEM, menghasilkan sampel dan mengesahkan gerek, lejang, jarak pemasangan dan dimensi port dengan pembeli.

  4. 04

    Penempaan dan Rawatan Haba

    Penempaan die 7-pass dan rawatan haba dua-penuaan menstabilkan badan kepada kekuatan tegangan melebihi 1250 MPa. Mengasah dan penyaduran krom keras diikuti.

  5. 05

    Ujian Pemasangan dan Tekanan

    Omboh, pengedap, modul servo dan penimbal dipasang. Silinder diuji tekanan pada 32 MPa dan diuji lejang untuk kelancaran dan tindak balas servo.

  6. 06

    Pembungkusan dan Penghantaran

    Silinder dibungkus dalam bekas kayu bertetulang dengan minyak anti-karat dan penutup hujung pelindung. Dihantar melalui laut, udara atau ekspres dengan senarai pembungkusan, invois dan laporan pemeriksaan.

Dokumentasi dan Sokongan Kualiti

  • ✓
    Sijil Bahan

    Sijil keluli aloi badan, rekod rawatan haba dua-penuaan, helaian data kompaun meterai yang disediakan dengan setiap penghantaran.

  • ✓
    Laporan Ujian Tekanan

    Setiap silinder diuji tekanan pada 32 MPa sebelum dibungkus. Kebocoran, kelancaran lejang, tindak balas servo dan pemasangan port direkodkan.

  • ✓
    Rekod Pemeriksaan Dimensi

    Bor, rod, lejang, jarak pemasangan dan dimensi port direkodkan mengikut spesifikasi yang dipesan atau lukisan pelanggan.

  • ✓
    Pembungkusan Eksport

    Bekas kayu bertetulang dengan minyak anti-karat dan penutup hujung pelindung. Kumpulan silinder besar dipallet dan diikat untuk pengangkutan laut.

Soalan Lazim

Apakah silinder hidraulik luffing kren?

Silinder hidraulik luffing kren ialah komponen hidraulik yang mengawal sudut boom pada kren mudah alih. Luffing merujuk kepada menaikkan atau menurunkan boom, dan silinder memacu pergerakan ini melalui reka bentuk teleskopik berbilang peringkat bertindak dua kali. Ia adalah salah satu silinder teras pada kren mudah alih bersama silinder pengimbang dan silinder cadik.

Apakah model rujukan dan tujahannya?

Model rujukan ialah ZXSTC1000S.2.5-00 dengan tujahan dinamik masa nyata 3000 kN, tekanan kerja 32 MPa, lubang Φ320 mm, rod Φ280 mm, lejang 4000 mm, jarak pemasangan 4750 mm dan berat unit 1522 kg. Raydafon menyokong gerek dan lejang tersuai untuk jenama kren OEM.

Apakah bahan dan proses penempaan yang digunakan?

Badan silinder adalah 7-pass die-forged daripada keluli aloi kekuatan tinggi gred penerbangan, kemudian dua kali umur untuk menstabilkan kekuatan tegangan melebihi 1250 MPa. Proses penempaan ini meningkatkan struktur bijian dan hayat lesu berbanding penuangan atau pemesinan konvensional daripada stok bar, yang penting pada silinder tujahan 3000 kN yang menjalankan kitaran angkat berterusan.

Seberapa tepat kawalan servo?

Raydafon menggunakan modul servo elektro-hidraulik bersepadu dengan teras injap servo gred penerbangan dan sensor anjakan magnetostrictive dengan ketepatan ±0.03 mm. Ini menyokong operasi stabil berkelajuan ultra rendah pada 0.08 mm/s, jadi pengendali boleh meletakkan boom dengan tepat tanpa gelincir kayu.

Bagaimanakah sistem pengedap tiga kali berfungsi?

Struktur pengedap progresif tiga mempunyai tiga lapisan. Meterai utama ialah cincin komposit getah perfluoroether yang diimport dari Jerman dengan reka bentuk dua bibir untuk pampasan tekanan dua hala. Lapisan tengah menggunakan bibir debu bertingkat yang memintas zarah pepejal yang lebih besar daripada 5 μm. Lapisan luar menyediakan perlindungan pengelap tambahan. Keupayaan anti-pencemaran adalah 40% lebih tinggi daripada pengedap satu bibir.

Apakah mekanisme penjimatan tenaga?

Raydafon menggunakan litar amplitud pembezaan inovatif yang mengurangkan jumlah peredaran minyak hidraulik sebanyak 35% dalam keadaan tanpa beban. Digabungkan dengan kumpulan pam motor segerak magnet kekal berkecekapan tinggi, penggunaan tenaga komprehensif sistem dikurangkan sebanyak 28% berbanding dengan penyelesaian tradisional.

Apakah kitaran penyelenggaraan dan julat penyesuaian?

Silinder direka untuk kitaran bebas penyelenggaraan selama 5000 jam dalam persekitaran semburan garam dan habuk. Raydafon menyokong penyesuaian spesifikasi penuh diameter lubang silinder dari Φ50 mm hingga Φ500 mm, ditambah pembungkusan OEM dan label peribadi. MOQ ialah 5 unit setiap model.

Bagaimanakah cara saya meminta sebut harga?

Hantar model kren dan tan anda, tujahan yang diperlukan, spesifikasi lubang/lejang, saiz port, kuantiti dan pelabuhan destinasi. Raydafon akan mengesahkan model atau mereka bentuk binaan tersuai, kemudian menawarkan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.

Bersedia untuk Sumber Silinder Hidraulik Luffing Kren Tersuai?

Hantar model kren dan tan anda, tujahan yang diperlukan, spesifikasi lubang/lejang dan kuantiti pesanan. Raydafon akan mengesahkan model atau mereka bentuk binaan tersuai, kemudian menawarkan sebut harga FOB Ningbo dengan masa utama dan butiran pembungkusan.
